XBT GT1005 系列的尺寸

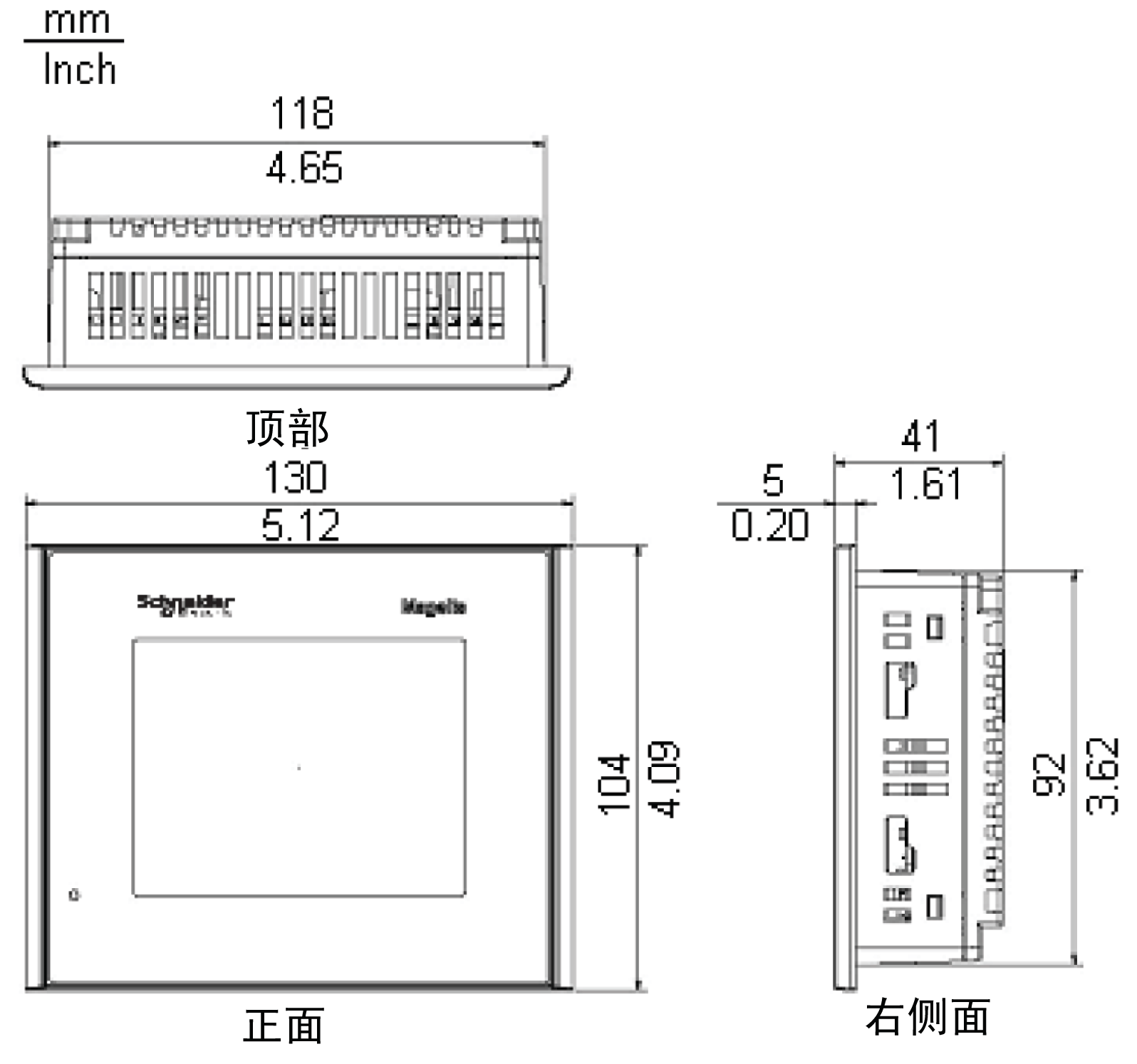

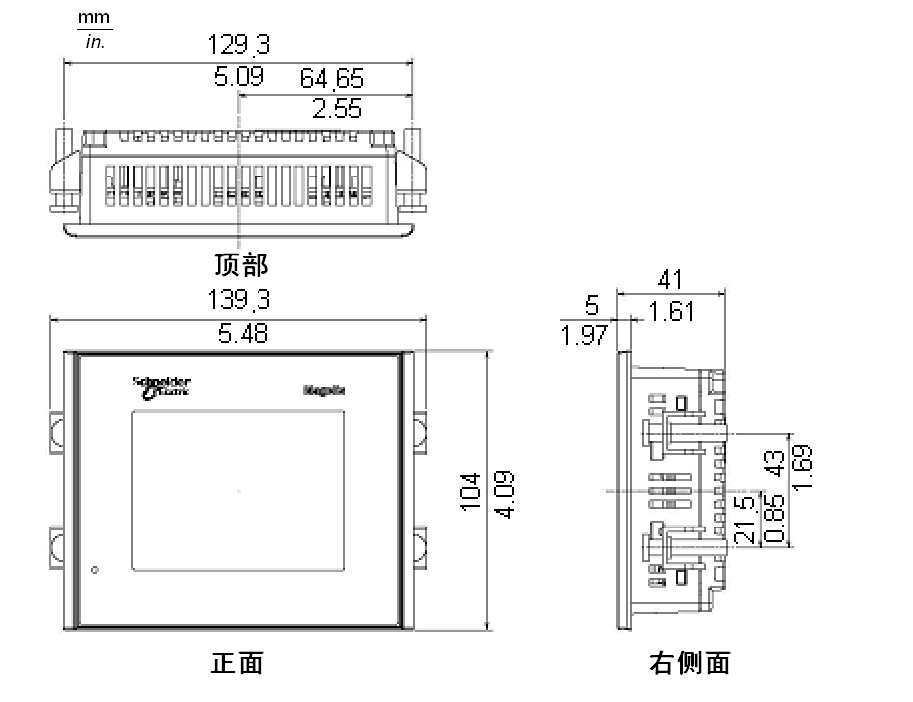

下列各图分别显示 XBT GT1105、1135 和 1335 面板的尺寸。

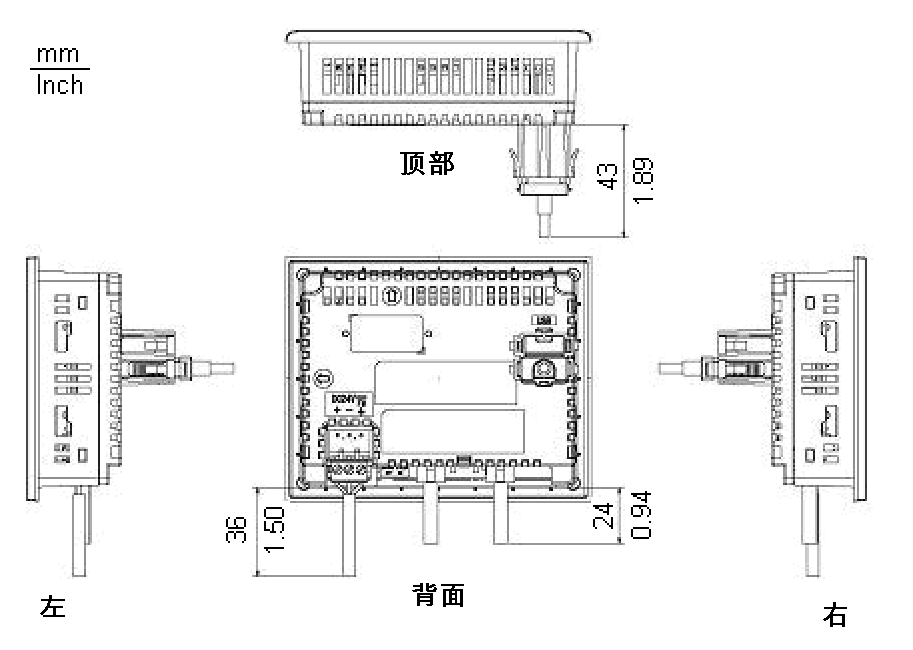

带电缆的尺寸

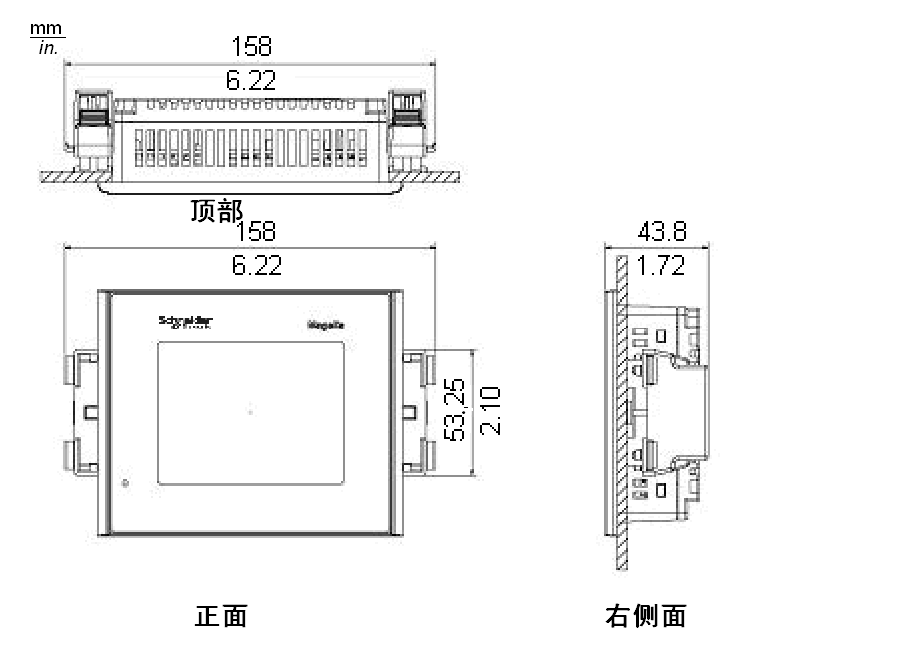

使用弹簧夹进行安装






注意： XBT Z3002 弹簧夹扣件必须单独订购。

使用螺钉扣件进行安装
