连接 DC 电源线

连接 DC 电源线

危险

电击、爆炸或电弧危险

o在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。

o连接本产品的电源端子前断开电源。

o始终使用合适的额定电压传感器确认所有电源已关闭。

o装回并固定好系统的所有护盖或元件之后再给产品供电。

o操作本产品时，只使用指定的电压。本产品设计使用 12 到 24 Vdc 电源。在供电之前，务必检查您的装置是直接供电。

o由于本产品不带电源开关，请确保先连接一个电源开关后再将电源接入到产品。

o务必对本产品的 FG 端子接地。

如果不遵守这些说明，将会导致死亡或严重伤害。

注意：

oSG（信号接地）和 FG（功能接地）端子在产品内部进行连接。

o当连接好功能接地 (FG) 端子后，确保将电线接地。如果不接地，本产品将引起过大的电磁干扰。

DC 电源线准备

o确保地线在规格上与电源线相同或比电源线重。

o不要在电源线中使用铝线。

o为了防止终端短路，请使用带有隔离套的引脚终端。

o如果单根线的两端绞合不正确，则电线可能造成短路。

o导线类型为实心或绞合型。

o使用 75 °C (167 °F) 或更高额定值的铜线。

电源线直径

0.75...2.5 mm² (18...13 AWG)^*1

导体类型

实心或绞合线

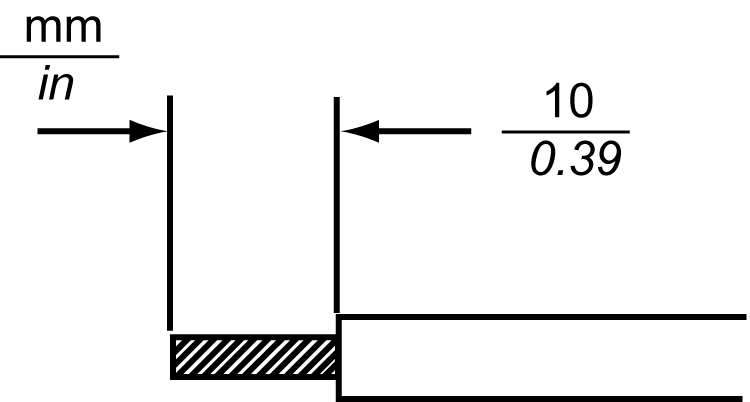

导体长度


*1 为兼容 UL 标准，请使用 AWG 14 或 AWG 13。

DC 电源接头规格:弹簧夹型端子块

除 HMIDT351外的型号配备直角电源接头，而 HMIDT351配备直通型电源接头。

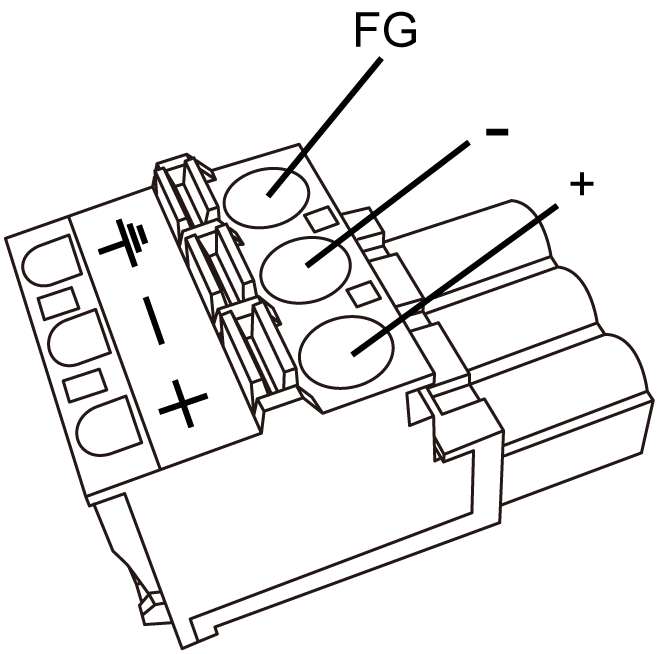

直角型:

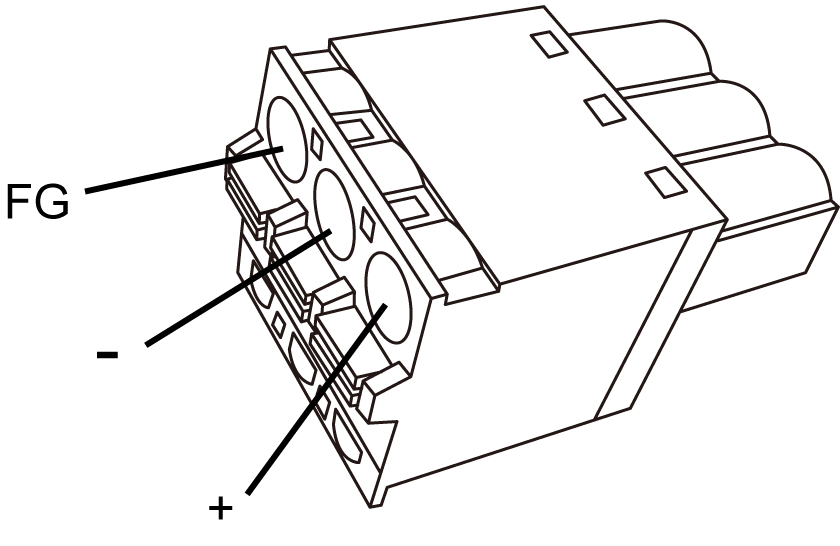

直通型:


连接	导线
+	12...24 Vdc
-	0 Vdc
FG	连接到面板底座的接地端子。

注意：

o您不能将直角型连接到 HMIDT351。

o直角型:Schneider Electric 的 HMIZGPWS2。

直通型:Schneider Electric 的 HMIZGPWS。

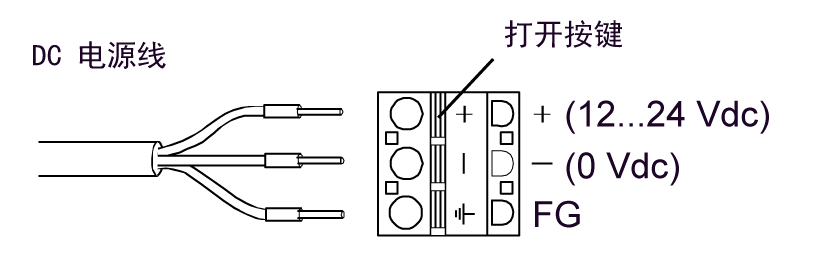

如何连接 DC 电源线

步骤	操作
1	请确认电源线没有连接到电源上。
2	请确认额定电压并取下 DC 电源接头上的 “DC24V”标签。
3	连接从电源线到引脚端子的每条线。
4	请用一个小平头螺丝起子压住打开按键，以打开想要的引脚端口。
5	将每线电源线插入到对应的孔内。请松开打开按键将导线固定到位。使用绞合线时，不要与邻近的电线短路。
6	插入全部三条电源线后，将 DC 电源接头插回本产品。

注意：

o请勿将导线直接焊接到电源接线端上。

o如果接线未正确插入 FG 端子上，则触摸可能会响应异常。
