TM2DMM16DRTN 简介

概述

TM2DMM16DRTN 是一种混合型 I/O 扩展模块，带有 8 通道数字量输入和 8 通道数字量输出。

主要特性

扩展模块

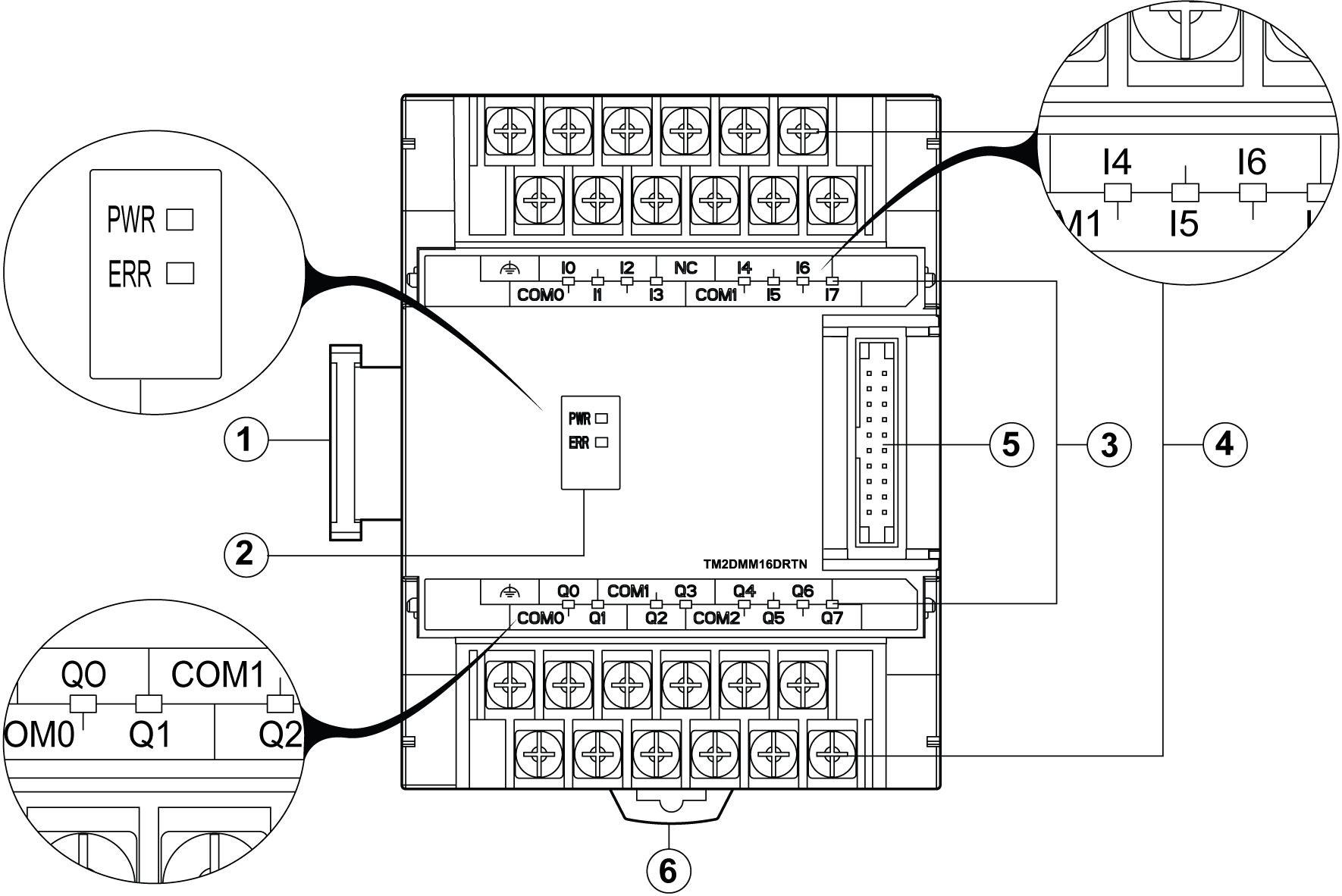

下图显示 TM2DMM16DRTN 扩展模块。



1   带状电缆

2   扩展模块状态 LED

3   I/O 状态 LED

4   可插拔螺钉端子块

5   带状电缆连接器

6   DIN 导轨塑料夹

端子块

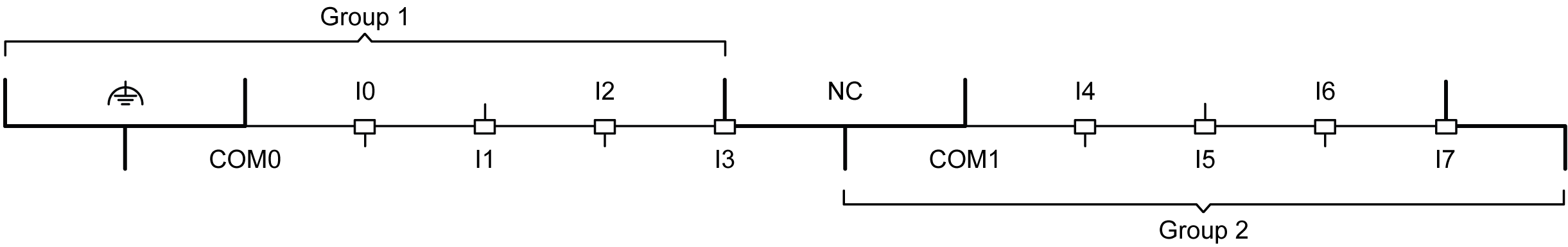

下图显示 TM2DMM16DRTN 的输入端子块的引脚分配：

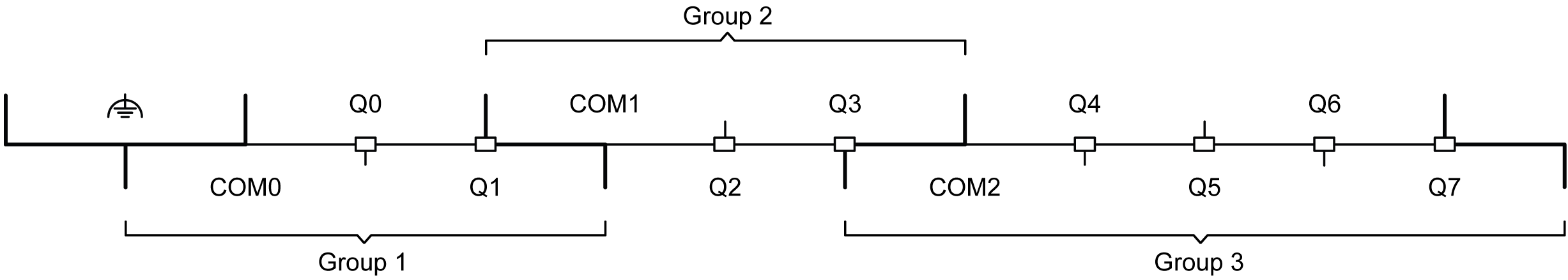

下图显示 TM2DMM16DRTN 的输出端子块的引脚分配：





注意： 输入和输出端子块的标签中内嵌了 I/O 状态 LED。

扩展模块状态 LED 描述

下表介绍 TM2DMM16DRTN 的扩展模块状态 LED：

I/O 状态 LED 描述

下表介绍 TM2DMM16DRTN 的 I/O 状态 LED：
