TM2DMM16DRTN 接线图

接线规则

该模块配备有一个可插拔式螺钉端子块，用于连接数字量输入与数字量输出。

危险

火灾危险

o仅对 I/O 通道和电源的电流容量使用正确的导线规格。

o对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。

o对于继电器输出接线 (4 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。

不遵循上述说明将导致人员伤亡。

对 TM2...N I/O 扩展模块接线时，必须遵循以下几条规则。

如果模块具有一个以上完全相同的端子块或连接器，可以将其中任何一个插入任意插槽中。

尽管螺钉端子、连接器与模块上有指示灯，但仍有可能出现错误安装螺钉端子块或连接器以及接线不当的情况。

将连接器插入错误的插槽会导致应用中出现意外情况。

危险

触电或意外的设备操作

将端子排连接至其指定位置。

如果不遵守这些说明，将会导致死亡或严重伤害。

警告

意外的设备操作

请勿超过环境和电气特性表中指定的任何额定值。

不遵循上述说明可能导致人员伤亡或设备损坏。

下表显示可插拔螺钉端子块的特性：

输入接线图

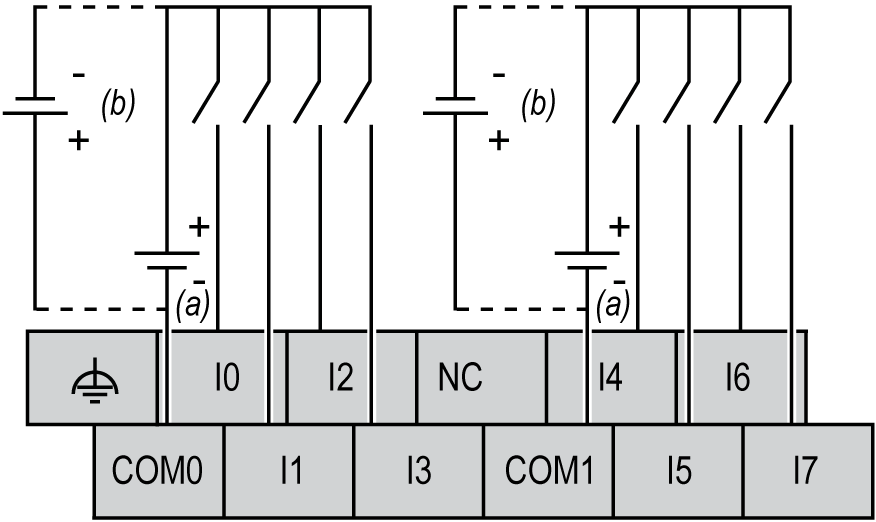

下图显示 TM2DMM16DRTN 输入端子块与传感器的连接：

a 漏极接线（正逻辑）

b 源极接线（负逻辑）

NC 禁止连接 (N.C.)

注意：漏极输入接线和源极输入接线均受支持。

注意： COM0 和 COM1 端子未在内部连接在一起。

警告

意外的设备操作

请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。

不遵循上述说明可能导致人员伤亡或设备损坏。

输出接线图

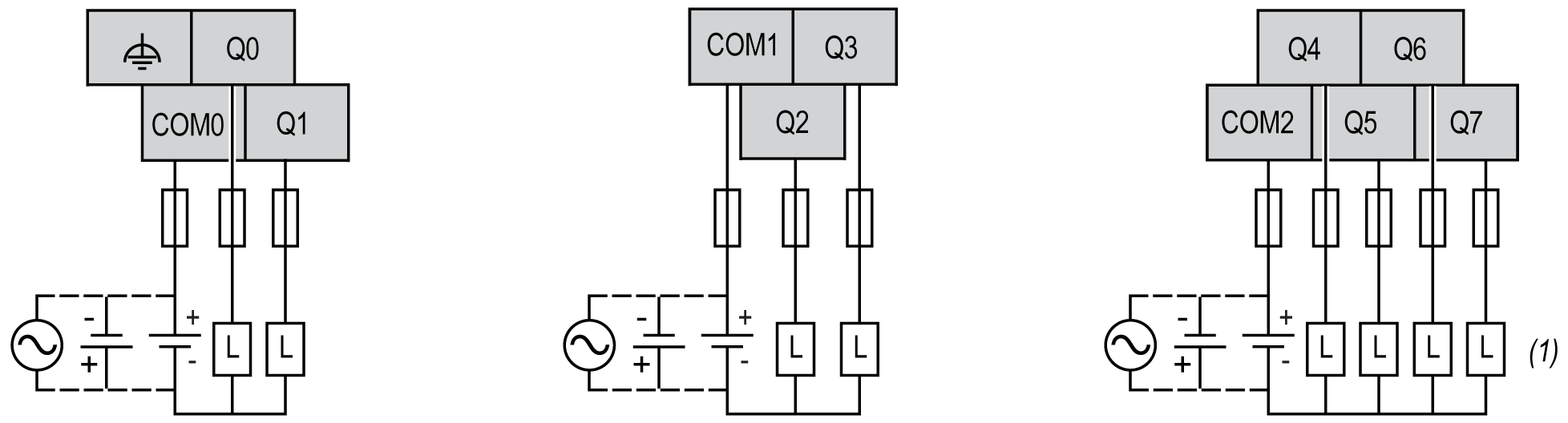

下图显示 TM2DMM16DRTN 输出端子块与继电器输出的连接：

1 电感式负载的保护

注意：针对负载连接合适的熔断器，使输出电流不超过 2 A，以及输出电源上的电流不超过 4 A。

注意： COM0、COM1 和 COM2 端子未在内部连接在一起。
