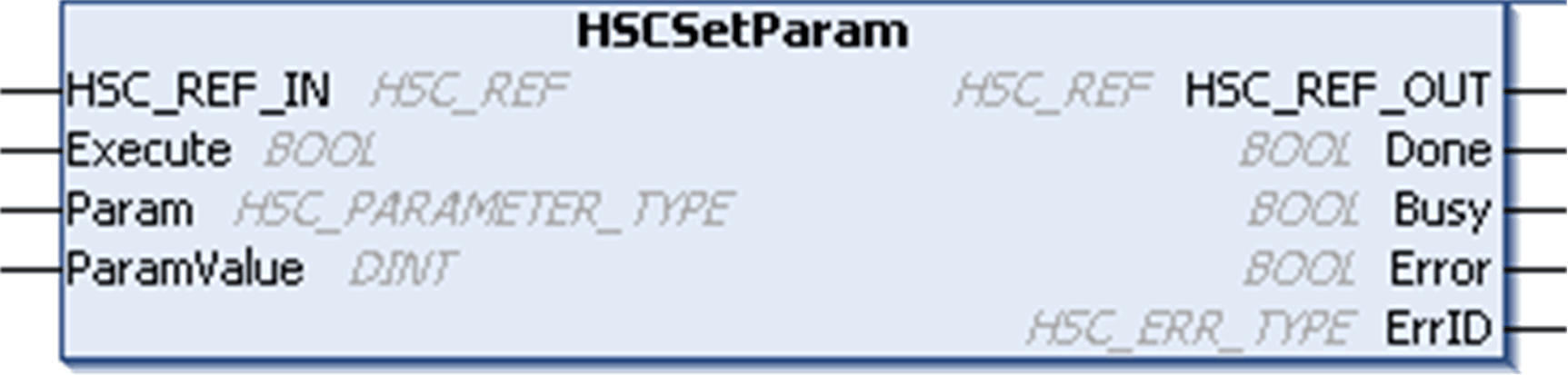

此管理功能块修改 HSC 的参数值。
要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。
下表介绍输入变量：
|
输入 |
类型 |
注释 |
|---|---|---|
|
HSC_REF_IN |
HSC 的参考。 在功能块执行期间，不得进行更改。 |
|
|
Execute |
BOOL |
在上升沿启动功能块的执行。 在下降沿上，则在其执行终结时，复位功能块的输出。 |
|
Param |
要读取的参数。 |
|
|
ParamValue |
DINT |
要写入的参数值。 |
下表介绍输出变量：
|
输出 |
类型 |
注释 |
|---|---|---|
|
HSC_REF_OUT |
HSC 的参考。 |
|
|
Done |
BOOL |
TRUE = 表示参数已成功写入。 功能块执行结束。 |
|
Busy |
BOOL |
TRUE = 表示功能块执行正在进行。 |
|
Error |
BOOL |
TRUE = 表示检测到一个错误。 功能块执行结束。 |
|
ErrID |
当 Error 为 TRUE 时：检测到的错误的类型。 |
注意： 有关 Done、Busy 和 Execution 引脚的详细信息，请参阅功能块管理的一般信息。
|
步骤 |
描述 |
|---|---|
|
1 |
在软件目录中选择库选项卡，然后单击库。 在列表中选择控制器 > M218 > M218 HSC > 管理 > HSCSetParam，然后将该项目拖放至 POU 窗口中。 |
|
2 |
将 HSC_REF_IN 输入链接到 HSC 的 HSC_REF 输出。 |
