TM218LDA40DR4PHN 控制器配有 4 路数字量输出，这些输出可以用于快速输出。
|
|
|
火灾危险 |
|
对于电源的电流容量，仅使用正确的导线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
有关快速输出保护的其他信息，请参考保护输出免遭电感式负载损坏。
|
|
|
意外的设备操作 |
|
务必根据接线图正确连接快速输出。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表描述了 M218 控制器快速输出的特性：
|
特性 |
值 |
||
|---|---|---|---|
|
输出类型 |
推/挽 |
||
|
额定电压 |
24 Vdc |
||
|
PTO 电源输入范围 |
19.2...28.8 Vdc |
||
|
PTO 电源反向保护 |
是 |
||
|
PTO/PWM 输出电流 |
标准输出 |
0.3 A |
|
|
快速输出 |
50 mA |
||
|
辅助输入的响应时间 |
2 毫秒 |
||
|
绝缘电阻 |
在快速输出和内部逻辑之间 |
> 10 MΩ |
|
|
在电源端口和保护性接地之间 (PE) = 500 Vdc |
> 10 MΩ |
||
|
剩余电压 |
对于 I = 0，1 A |
< 1.5 Vdc |
|
|
最小负载阻抗 |
80 Ω |
||
|
最大 PTO 输出频率 |
100 kHz |
||
|
最大 PWM 输出频率 |
1 kHz |
||
|
准确度 |
0.1% 时为 20...100 Hz |
||
|
1% 时为 100 Hz...1 kHz |
|||
|
PWM 模式占空比步长 |
0.1% 时为 20 Hz...1 kHz |
||
|
占空比范围 |
1...99% |
||
|
电缆 |
类型 |
屏蔽，包括 24 Vdc 电源 |
|
|
长度 |
最大 5 米（16 英尺） |
||
|
端子块 |
类型：螺纹型，螺距为 7.62 毫米（0.29 英寸） 有 2 行是可插拔的 |
||

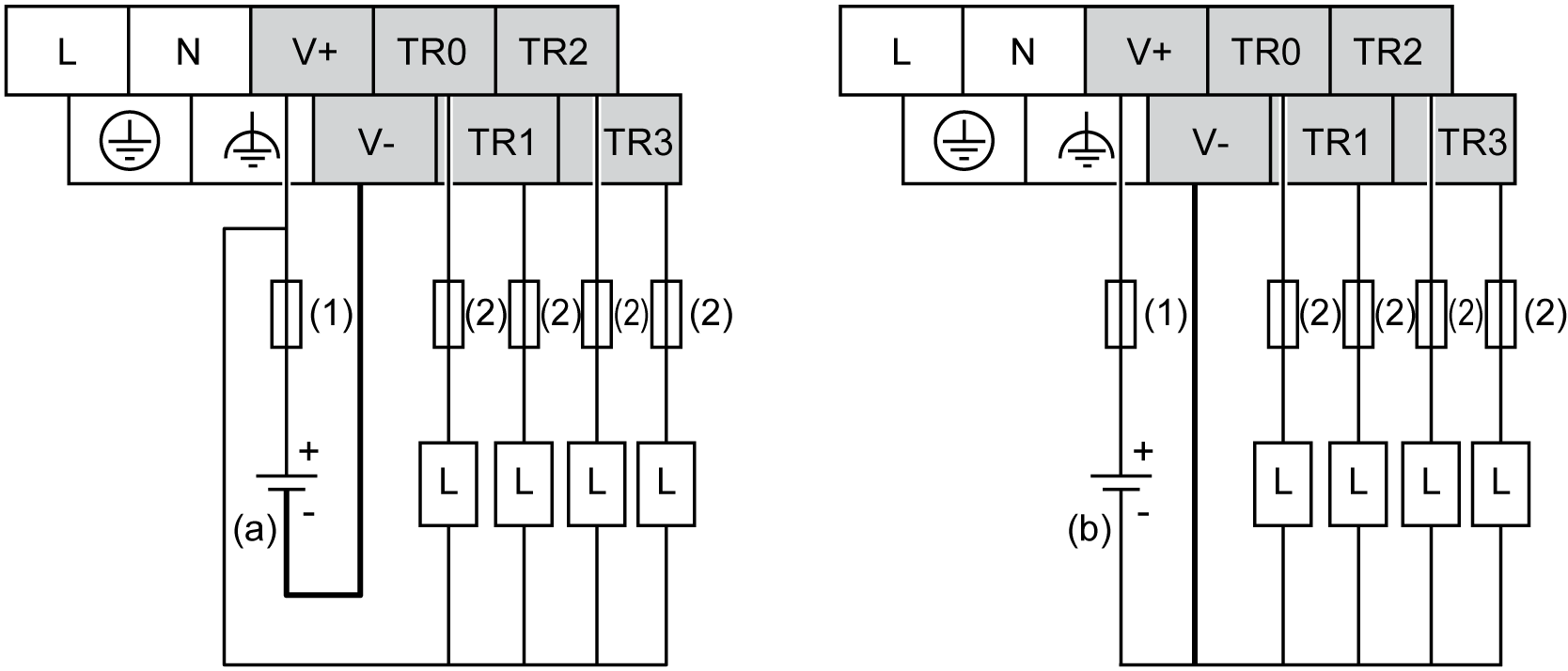

下图显示了 M218 控制器快速输出的接线图：
(1) 2 A T 型熔断器
(2) 0.5 A T 型熔断器
(a) 漏极输出（正逻辑）
(b) 源极输出（负逻辑）
