故障排除

简介

本节介绍排除 Modicon M218 Logic Controller 故障的过程。

无法传输应用程序

可能的原因：

oPC 不能与控制器通讯。

o您的应用程序是否有效？

oCoDeSys 网关是否正在运行？

解决方法：

o请参阅下面的部分（EcoStruxure Machine Expert 和 Modicon M218 Logic Controller 之间的通讯）。

o您的应用程序必须有效。有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南：管理应用程序 > 维护应用程序 > 调试。

oCoDeSys 网关必须正在运行：

a.单击任务栏中的 CoDeSys Gateway SysTray(stopped) 图标，

b.选择 Start Gateway。

计算机上的 EcoStruxure Machine Expert 与 Modicon M218 Logic Controller 之间无法通讯

可能的原因：

o未正确使用电缆。

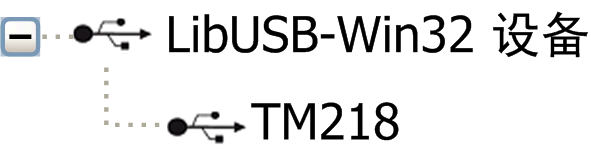

oPC 未检测到控制器。

o通讯设置不正确。

o控制器未正确运行。

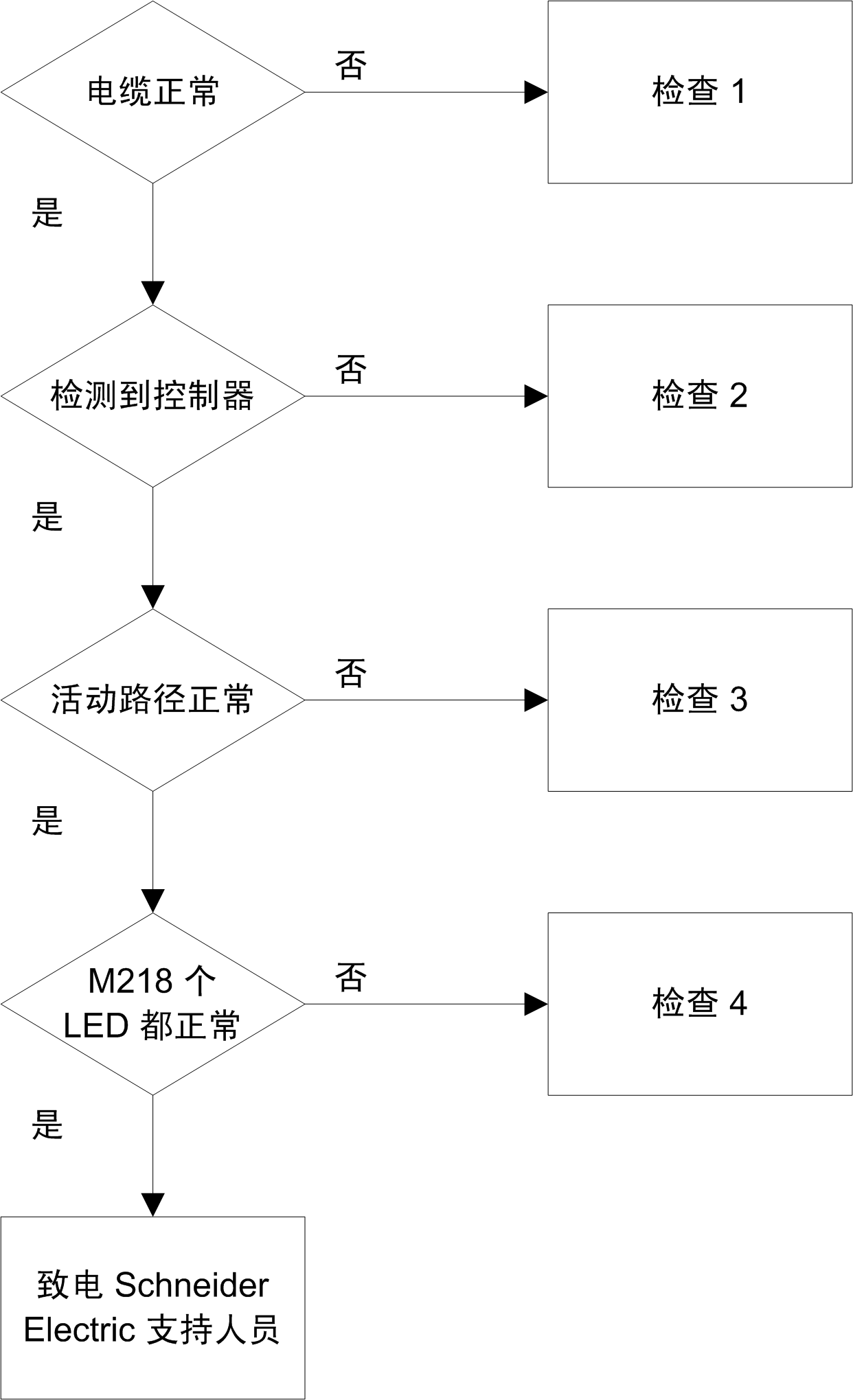

解决方法：





应用程序未执行

可能的原因：

任务中未声明 POU。

解决方法：

因为 POU 由任务进行管理，所以必须将 POU 添加到一个任务中：

1.双击应用程序树选项卡中的任务，

2.在任务窗口中单击 Add Call，

3.在输入助手窗口中选择要执行的 POU，并单击确定。

可能的原因：

o应用程序未进入“运行”状态。

o在“运行/停止”模式下配置了某个输入。

o运行/停止开关切换到了“停止”位置。

解决方法：

o使用在“运行/停止”模式下配置的输入运行应用程序。

o将运行/停止开关切换到“运行”位置。

CoDeSys Gateway 未启动（CoDeSys Gateway SysTray 图标为黑色）

可能的原因：

长时间保持连接状态。

解决方法：

如果 CoDeSys Gateway SysTray 图标为黑色（已停止）：

1.打开任务管理器，

2.停止 Gatewayservice.exe 并再次启动：

o复位计算机或，

o在控制面板中，打开管理工具和计算机管理，

o在服务中双击 CoDeSys Gateway，

o单击启动服务按钮。

3.如果 CoDeSys Gateway SysTray 图标为红色（正在运行），则表示处于控制中。

无法进行串行线路通讯

可能的原因：

o串行线路设备之间的通讯设置不一致。

o控制器未正确运行。

解决方法：

检查：

o所有串行线路设备的协议通讯设置（波特率、奇偶校验等）是否一致。

oSerial Line 对象上是否添加了正确的通讯管理器：

o如果线路用于 Modbus 协议，则添加 Modbus 管理器，

o如果线路用于访问 IEC 变量的通讯，则添加 MachineExpert-Network Manager。

o控制器正确运行。请参阅系统和 I/O 的 LED 状态描述 部分。

无法创建启动应用

可能的原因：

控制器处于 RUN 状态时无法进行操作。

解决方法：

o选择 Stop Application，

o选择创建引导项目。

PTO 功能未启动

可能的原因：

AUX 输入配置为“驱动器就绪”，但未使用。

解决方法：

o如果 AUX 变量设置为 Drive_Ready，请检查驱动器是否正确运行，或

o将 PTOsimple 功能块的 Dis_Drive_Ready 变量设置为 0。

更改设备名不起作用

可能的原因：

应用程序正在运行。

解决方法：

o选择 Stop Application，

o更改设备名称.

POU 监控速度较慢

可能的原因：

任务间隔太小或 POU 太大。

解决方法：

o增大配置的任务间隔。

o将应用程序拆分成更小的 POU。

PLC 上的 ERR LED 快速闪烁

可能的原因：

检测到系统错误。

解决方法：

检查应用程序（指针管理、数组管理等）。

控制器处于“暂停”状态

可能的原因：

PLC 已由于看门狗事件而停止。

解决方法：

o如果配置了任务看门狗：

a.运行不带任务看门狗的应用程序

b.从任务监视器中获取最长任务循环时间

c.将任务看门狗设置为大于最长任务循环时间

o如果未配置任务看门狗：

o如果配置了循环任务，则将循环时间增加为大于平均任务时间 1.25 倍的值

o如果配置了多个任务，且其中一个为自由运行任务，请尝试将该自由运行任务配置为循环任务

可能的原因：

应用程序中检测到除 0 事件。

解决方法：

检查应用程序。在应用程序中使用用于隐含检查的 POU 以管理此类情况。

源下载导致通讯错误

下表描述了在源下载过程中导致通讯错误的可能原因：
