重新定位表

简介

借助重新定位表，用户可以将非连续数据重新分组到定位寄存器的连续表中（可通过 Modbus 进行访问），从而组织数据以优化控制器与其他设备之间的通讯。

注意：重新定位表被视为一个对象。一个控制器只能添加一个重新定位表对象。

重新定位表描述

下表介绍重新定位表结构：

寄存器	描述
60200...61999	动态存储区域：读取重新定位表
62200...63999	动态存储区域：对重新定位表执行写操作

有关详细信息，请参阅 M218 PLCSystem 库指南。

添加重新定位表

步骤	操作
1	在应用程序树中，选择应用程序节点。
2	单击鼠标右键。
3	单击对象 > 重新定位表...。结果：将显示添加重新定位表窗口。
4	单击Add. 结果：创建并初始化新的重新定位表。注意：由于对控制器而言，重新定位表是唯一的，因此其名称为重新定位表，不能更改此名称。

重新定位表编辑器

借助重新定位表编辑器，可以对重新定位表中的变量进行组织。

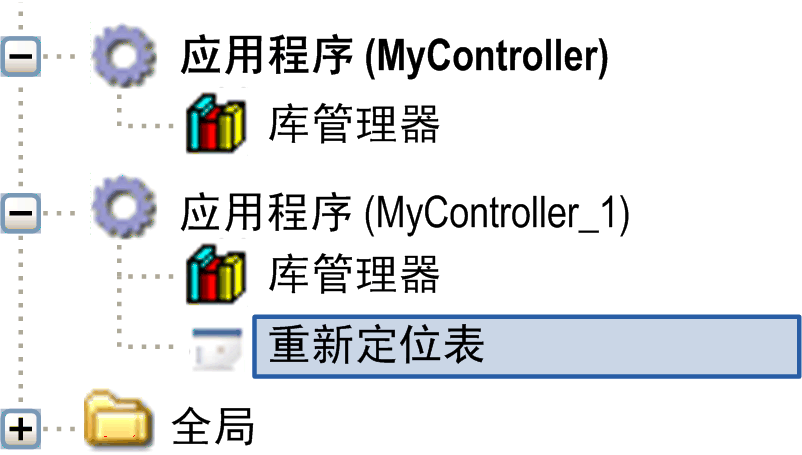

要访问重新定位表编辑器，请双击工具树选项卡中的重新定位表节点：

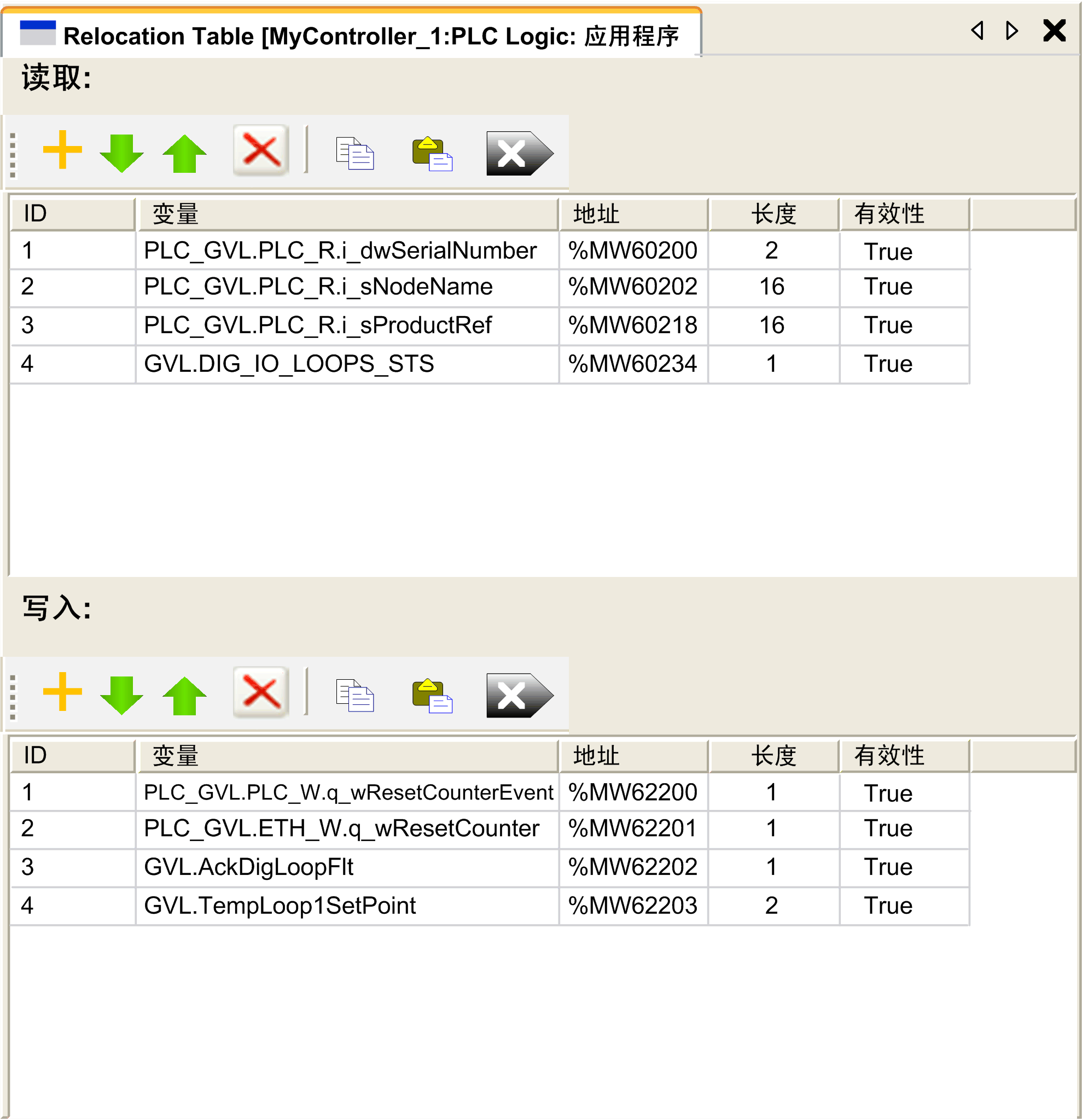

下图描述了重新定位表编辑器：

注意：如果在修改程序后未定义某个变量，则单元格的内容显示为红色，相关的有效性单元格为 False，地址设置为 -1。
