1

通过指令列表语言打开 POU 或创建新 POU。

注意： 此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。

2

创建功能所需的变量。

3

如果功能具有 1 个或多个输入，则使用 LD 指令开始加载第一个输入。

4

在下面插入新行，并执行以下操作：

o在操作符列（左侧字段）中键入功能的名称，或

o使用输入助手选择功能（在上下文菜单中选择插入运算块）。

5

如果功能具有多个输入，则在使用输入助手时，会在右侧字段中使用 ??? 自动创建必需的行数。使用与输入顺序对应的适当值或变量来替换 ???。

6

插入新的行，将功能的结果存储到相应的变量中：在操作符列（左侧字段）中输入 ST 指令，并在右侧的字段中输入变量名称。

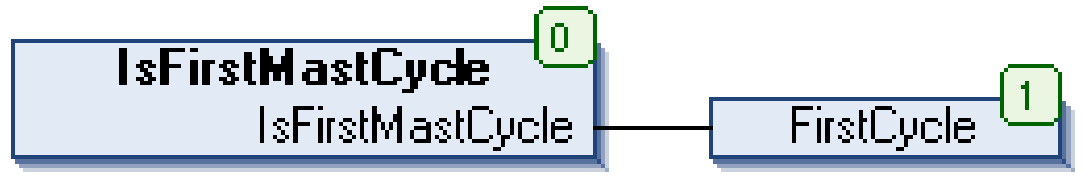

不带输入参数：

IsFirstMastCycle

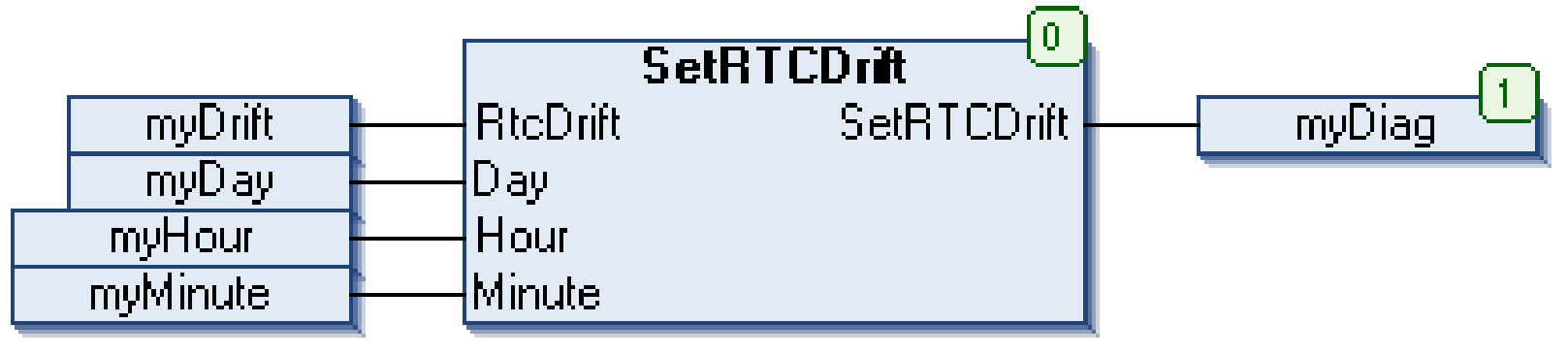

带输入参数：

SetRTCDrift

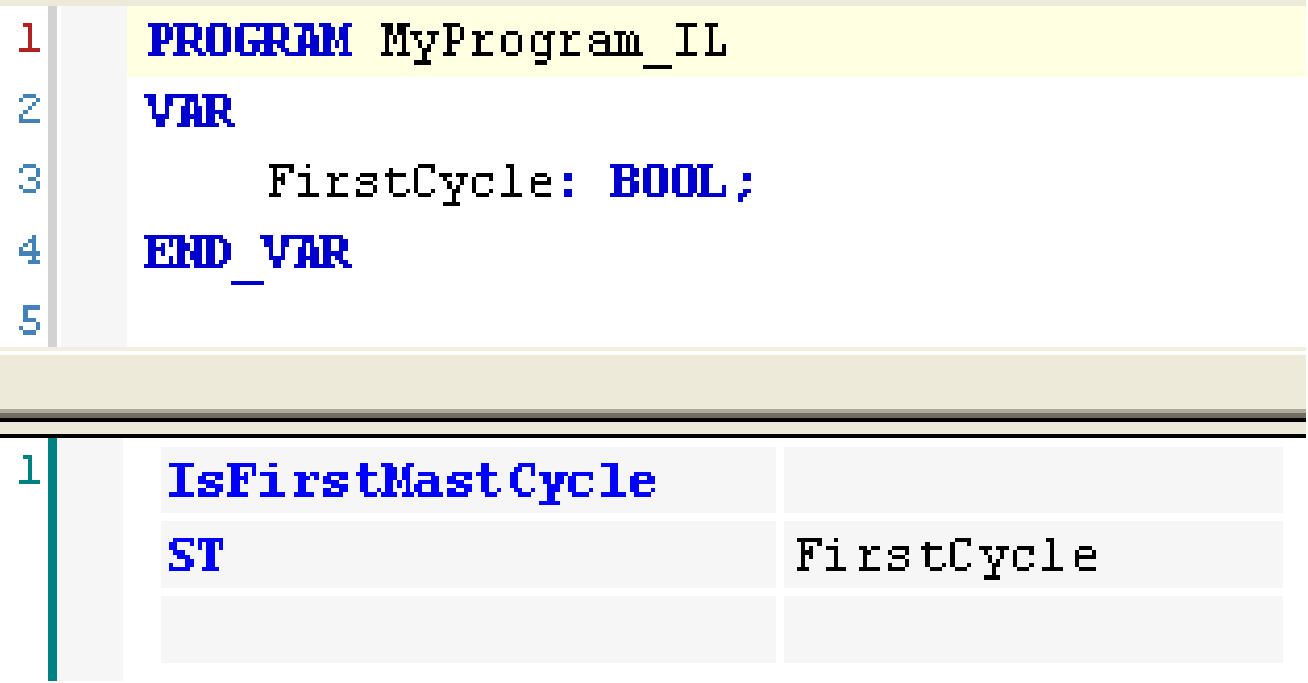

不带输入参数的功能的 IL 示例：

IsFirstMastCycle

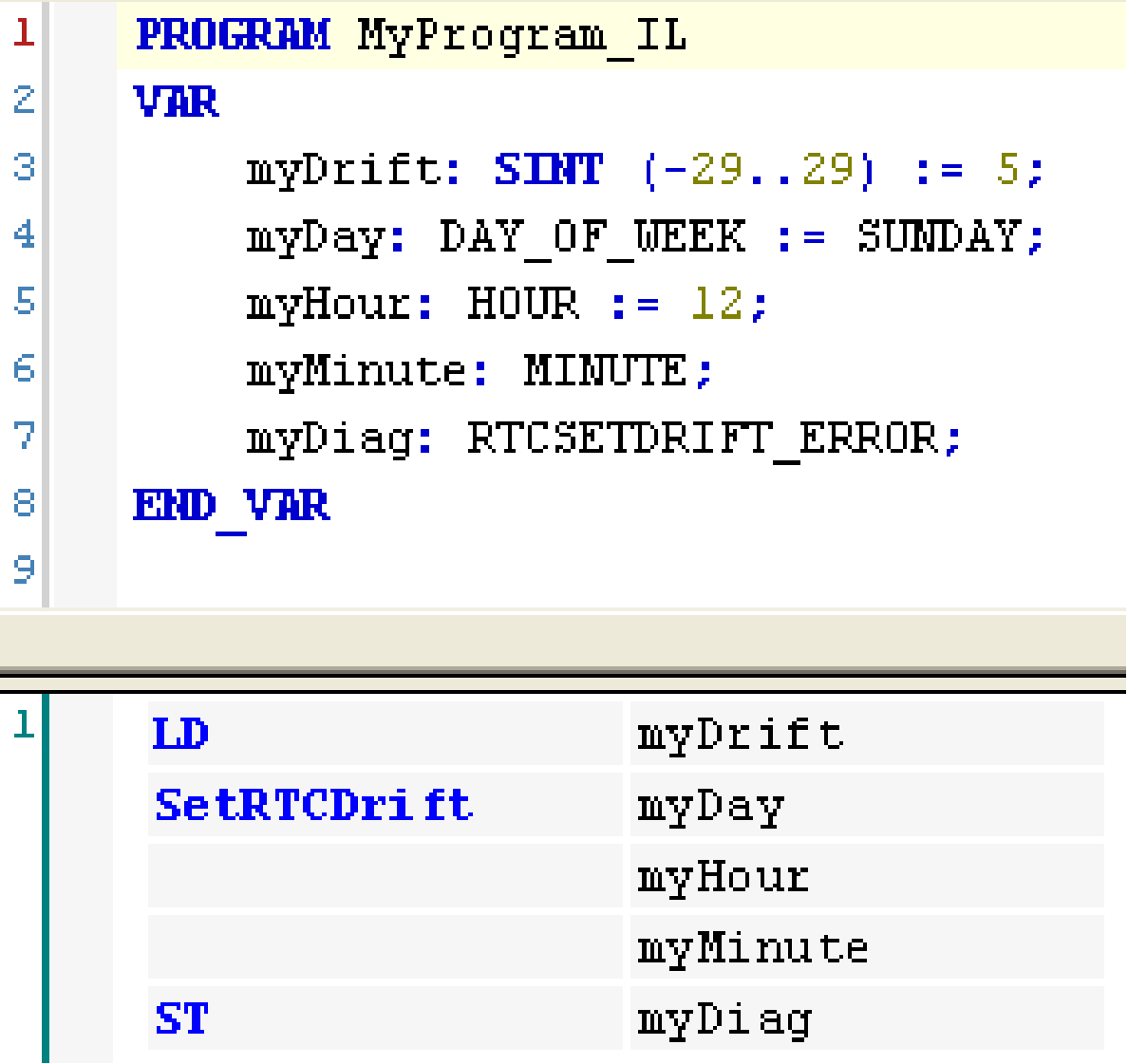

带输入参数的功能的 IL 示例：

SetRTCDrift

1

通过指令列表语言打开 POU 或创建新 POU。

注意： 此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。

2

创建功能块所需的变量（包括实例名称）。

3

使用 CAL 指令调用功能块：

o使用输入助手选择 FB（右键单击并在上下文菜单中选择插入运算块）。

o会自动创建 CAL 指令和必要的 I/O。

每个参数 (I/O) 都是一条指令：

o输入的值通过“:=”进行设置。

o输出的值通过“=>”进行设置。

4

在 CAL 右侧字段中，使用实例名称替换 ???。

5

使用适当的变量或立即值替换其他 ???。

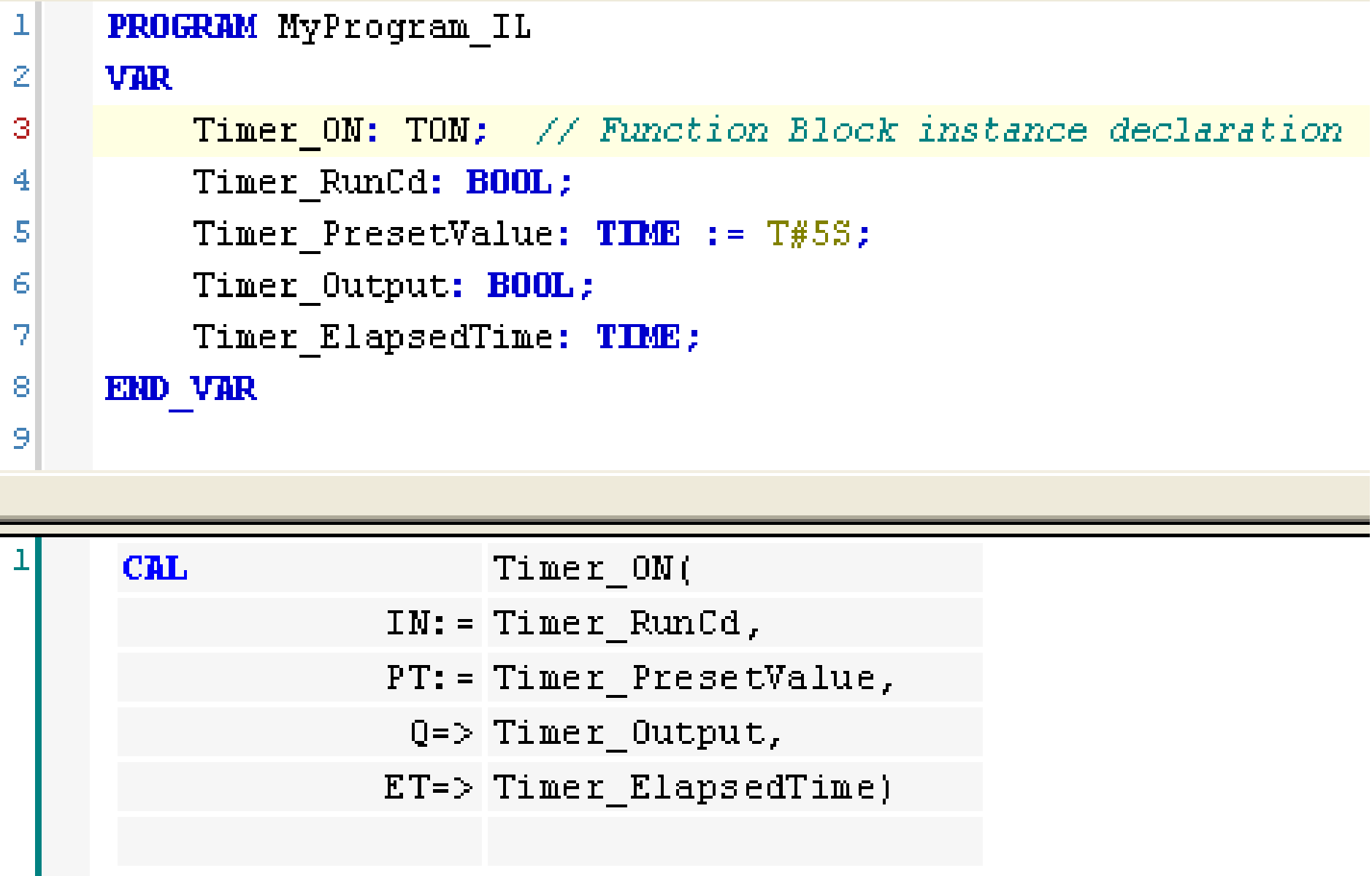

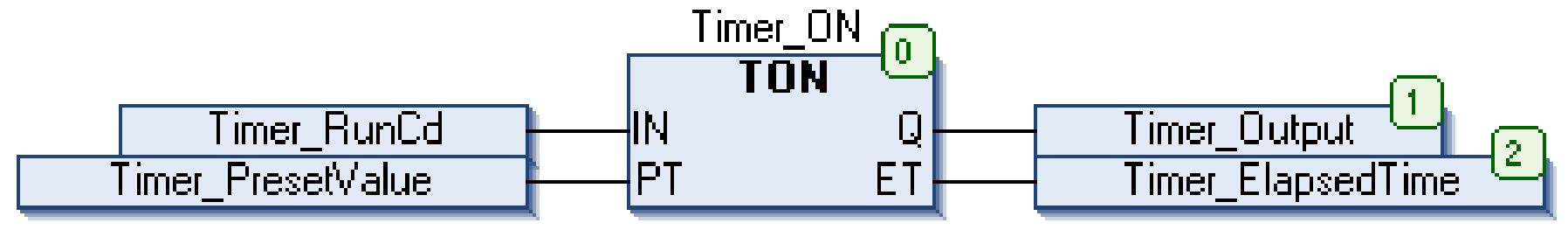

TON

TON
