USB Mini-B 端口是编程端口，可以通过 EcoStruxure Machine Expert 软件连接到带 USB 主机端口的 PC。使用典型的 USB 电缆时，此连接适合用于程序的快速更新或持续时间较短的连接，以执行维护和检查数据值。如果不使用帮助把电磁干扰的影响降到最低的专门电缆，则此连接不适合长时间连接（如调试或监控）。
|
|
|
意外的设备操作或设备无法操作 |
|
o必须使用 USB 屏蔽电缆（如 BMX XCAUSBH0），稳固连接至系统的功能性接地 (FE) 以进行长期连接。 o不要使用 USB 连接同时连接多个控制器或总线耦合器。 o只有在确定工作区域是无危险区域的情况下，才能使用 USB 端口（若配有）。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

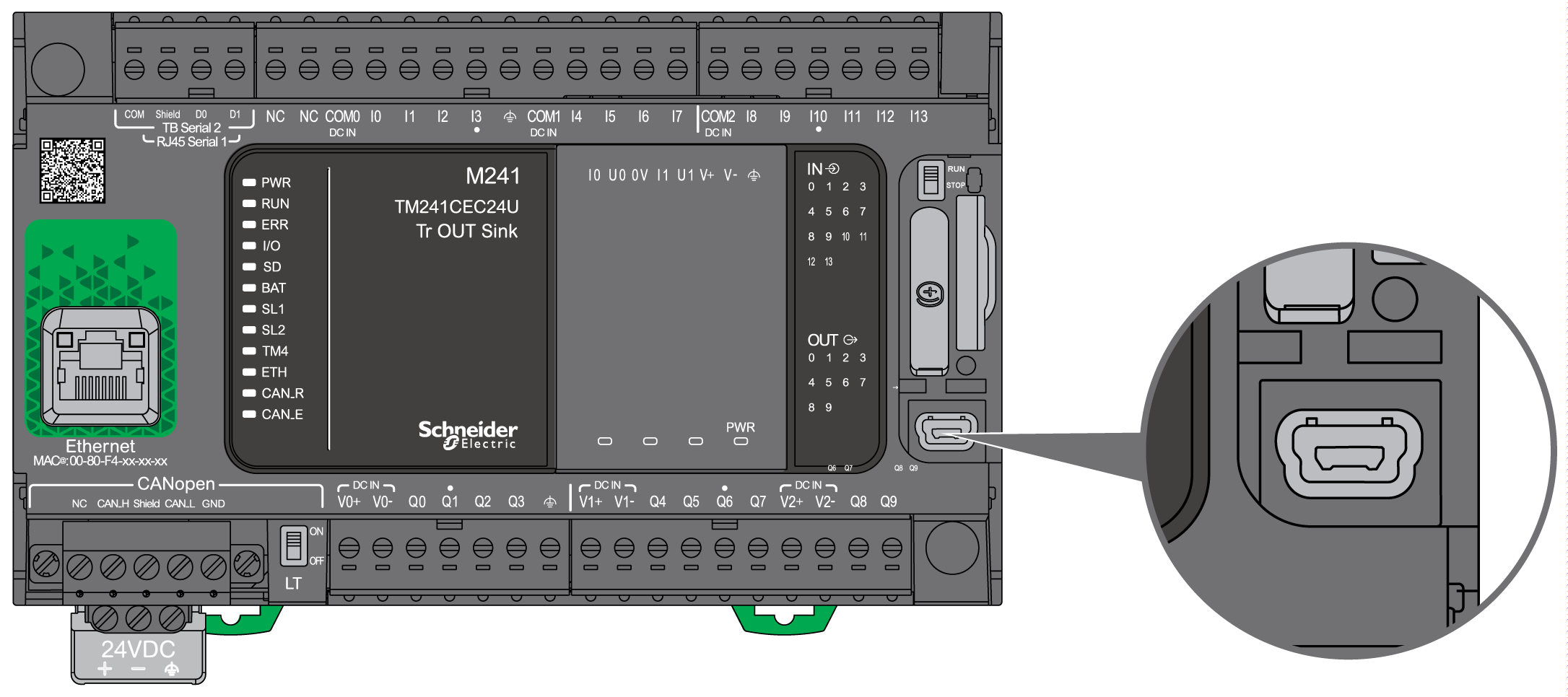

下图显示了 USB Mini-B 编程端口的位置：
下表描述了 USB Mini-B 编程端口的特性：
|
参数 |
USB 编程端口 |
|---|---|
|
功能 |
与 USB 2.0 兼容 |
|
连接器类型 |
Mini-B |
|
隔离 |
无 |
|
电缆类型 |
屏蔽 |
