Web 服务器

简介

作为标准设备，控制器为嵌入式 Web 服务器提供预定义的内置网站。通过这些网页不仅可以安装和控制模块，还可以诊断和监控应用程序。使用 Web 浏览器即可浏览这些页面。无需进行任何配置或编程。

使用下列 Web 浏览器可以访问 Web 服务器：

oGoogle Chrome（30.0 版或更高版本）

oMozilla Firefox（1.5 版或更高版本）

Web 服务器可包含 10 个同时打开的会话。

注意： 可通过取消选中“以太网配置”选项卡中的 Web 服务器处于活动状态参数禁用 Web 服务器。

Web 服务器是用于读写数据的工具，它控制着控制器的状态，对应用程序中的所有数据具有完全访问权限。但是，如果担心这些功能会带来安全问题，至少必须为 Web 服务器指定一个安全密码，或者禁用 Web 服务器以防未经授权访问应用程序。一旦启用 Web 服务器，也就启用了这些功能。

通过 Web 服务器，可以远程监视控制器及其应用程序，执行各种维护活动，包括修改数据和配置参数，以及更改控制器的状态。执行远程控制前，请务必小心处理，以确保机器和过程的直接物理环境所处的状态不会给人员或财产带来安全风险。

注意： Web 服务器只能由经授权而且符合资格的人员使用。合格人员是指这样的人员：他们掌握了与机器的构造和运行以及应用程序及其安装控制的流程相关的知识和技能，并且接受过用于识别并避免可能发生的危险的安全培训。对于使用此功能所引发的任何后果，Schneider Electric 概不负责。

Web 服务器访问

当用户权限已在控制器中启用时，对 Web 服务器的访问，受该用户权限的控制。有关详细信息，请参阅用户和组选项卡描述。

如果在控制器中未启用用户权限，系统会提示您输入 Web 服务器唯一的用户名和密码。缺省用户名为 Anonymous，无需密码。

注意： 您不能修改缺省的用户名和密码。要保护 Web 服务器各项功能的安全，您必须对用户和组这么做。

要更改密码，请转到设备编辑器的用户和组选项卡。有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南。

注意： 如果要访问已启用用户访问权限并且您没有其密码的控制器，唯一的方法就是执行更新固件操作。要清除用户权限，只能通过使用 SD 卡或 U 盘（具体取决于对特定控制器的支持）更新控制器固件来完成。此外，您可以通过运行脚本清除控制器中的用户权限（有关更多信息，请参阅 EcoStruxure Machine Expert - 编程指南）。这个方法可以有效地从控制器存储器中删除现有应用程序，但是也恢复了访问该控制器的能力。

访问主页

要访问网站主页，请在导航器中键入控制器的 IP 地址。

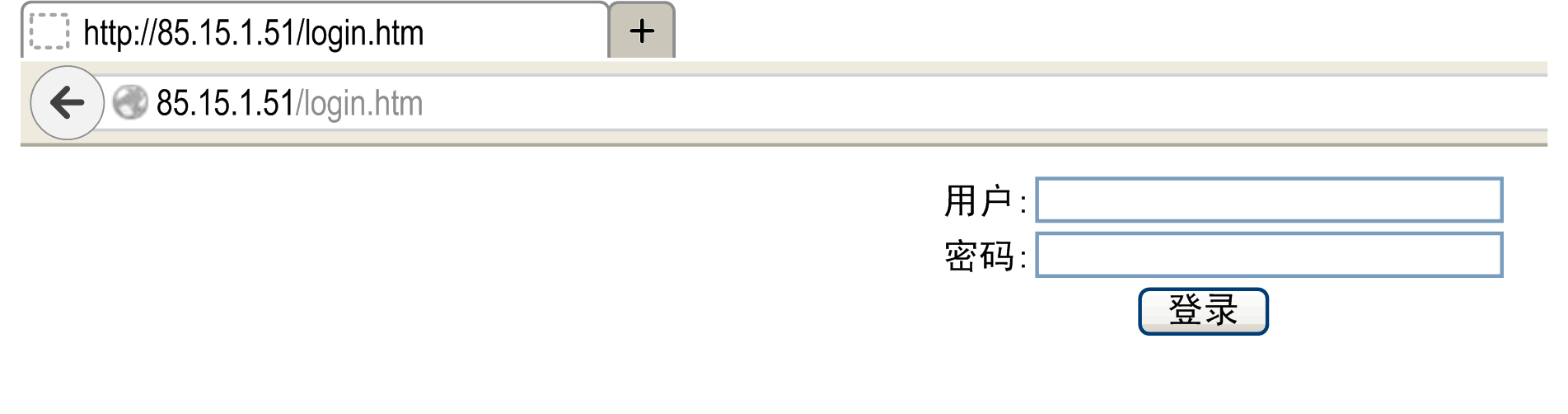

下图显示了 Web 服务器站点的登录页面：

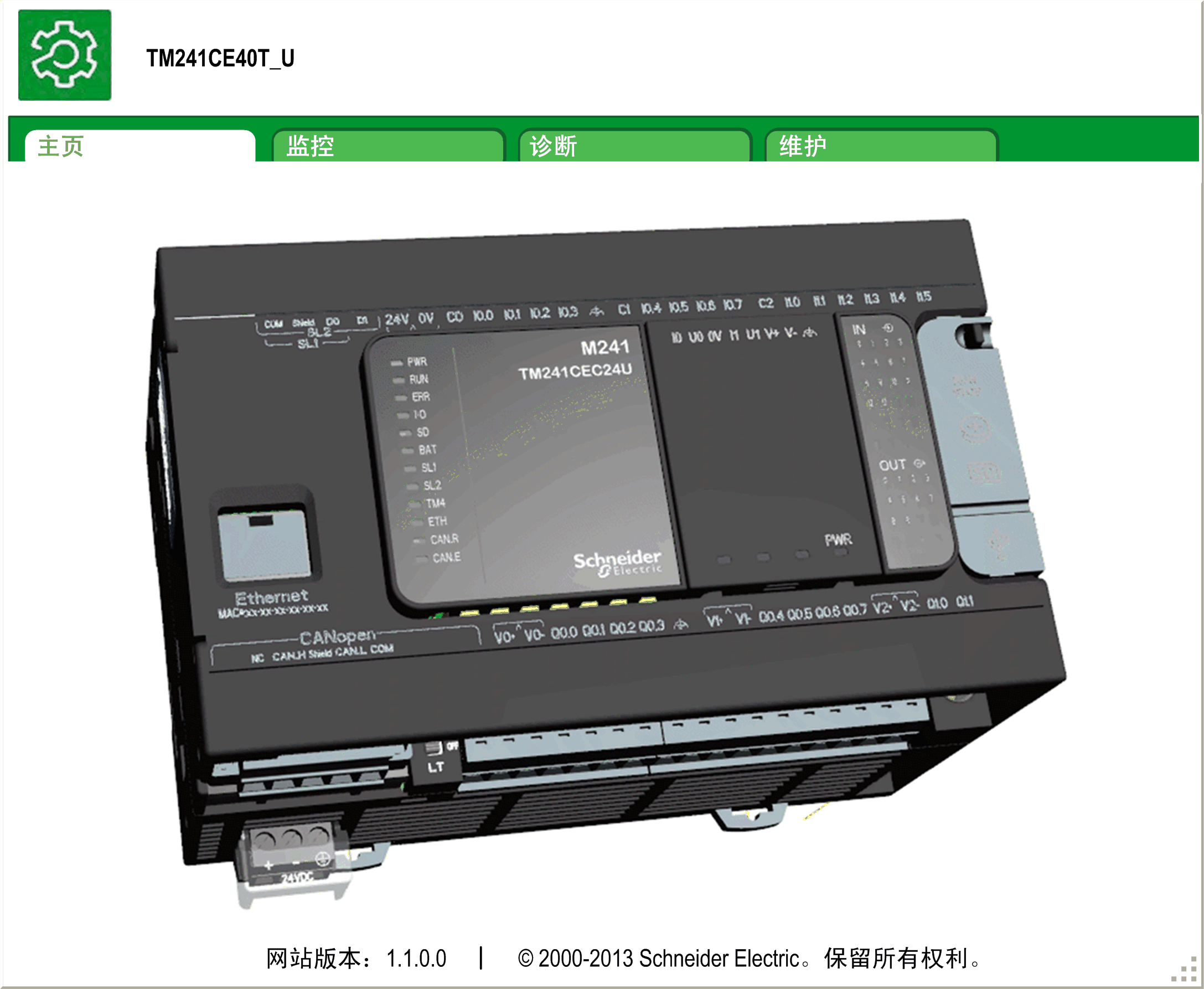

下图显示了登录后的 Web 服务器站点主页：





注意： Schneider Electric 在控制系统的开发和实施过程中严格遵循行业最佳实践。这其中包括一种“深度防御”方法，旨在保护工业控制系统的安全。此方法将控制器置于一个或多个防火墙之后，将访问范围限制为仅经过授权的人员和协议。

Monitoring: Data Parameters

监视 Web 服务器变量

要监视 Web 服务器变量，您必须将一个 Web 数据配置对象添加到您的项目中。在此对象中，您可以选择想要监视的所有变量。

下表介绍了如何添加 Web Data Configuration对象：

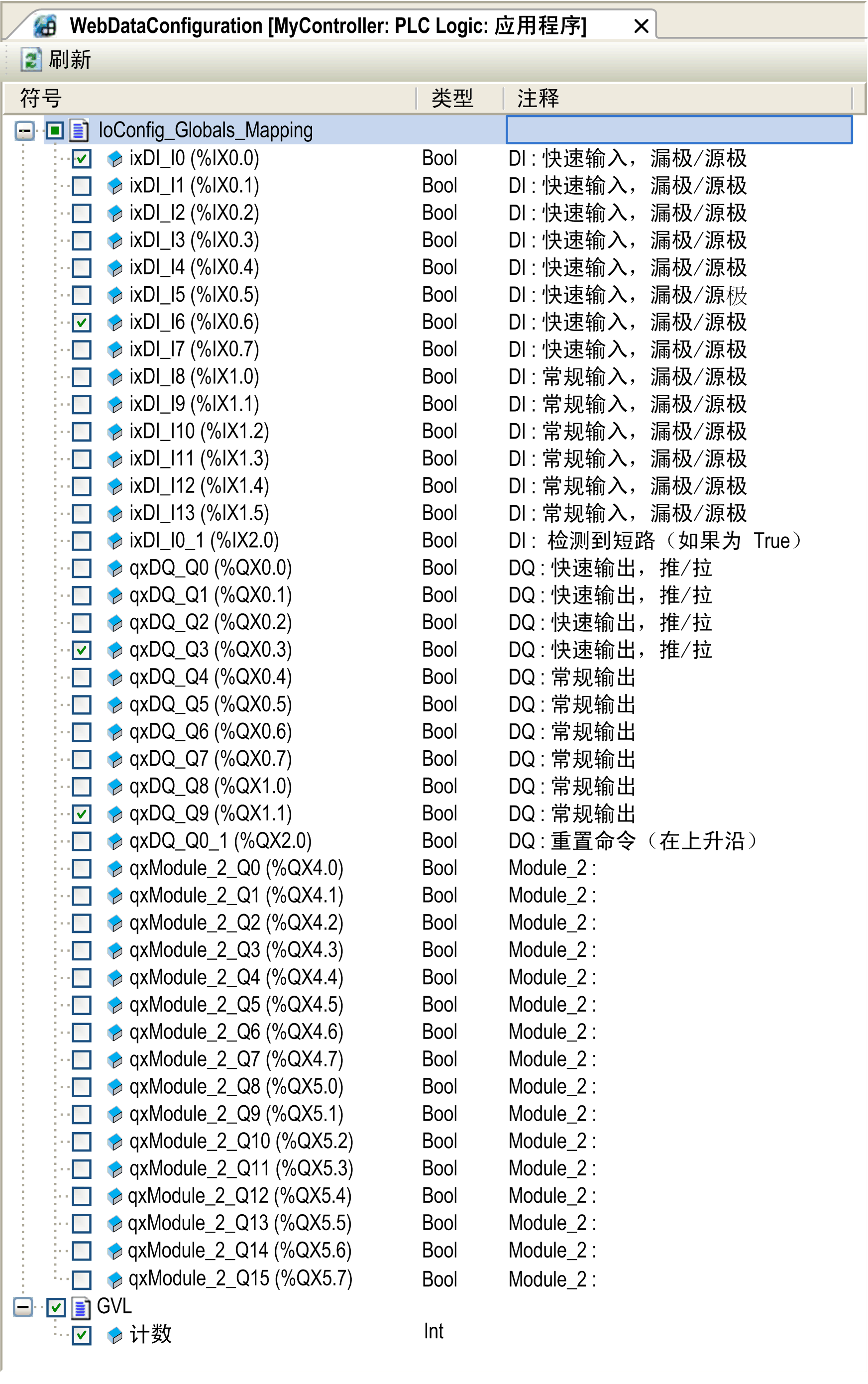

Web Data Configuration Editor

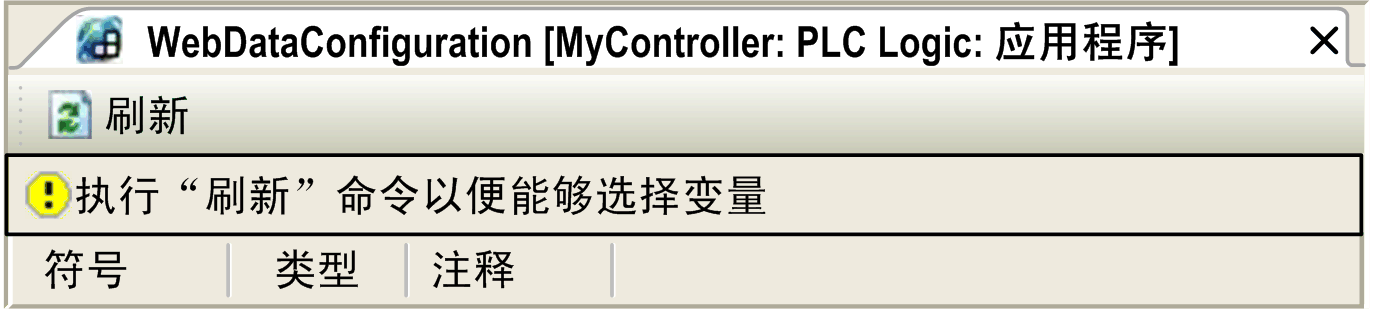

单击Refresh按钮可以选择变量，此操作将显示应用程序中定义的所有变量。





在 Web 服务器中选择要监视的变量：





注意： 变量选择只能在离线模式下完成。

Monitoring：Data Parameters 子菜单

Data Parameters子页面可让您创建和监视变量的一些列表。您可以创建变量的多个列表（最多 10 个列表），每个列表包含控制器应用程序的多个变量（每个列表最多 20 个变量）。

每个列表有一个名称和一个刷新周期。这些列表保存在控制器的闪存中，以便创建的列表可以从访问此控制器的任何 Web 客户端应用程序进行访问（加载、修改或保存）。

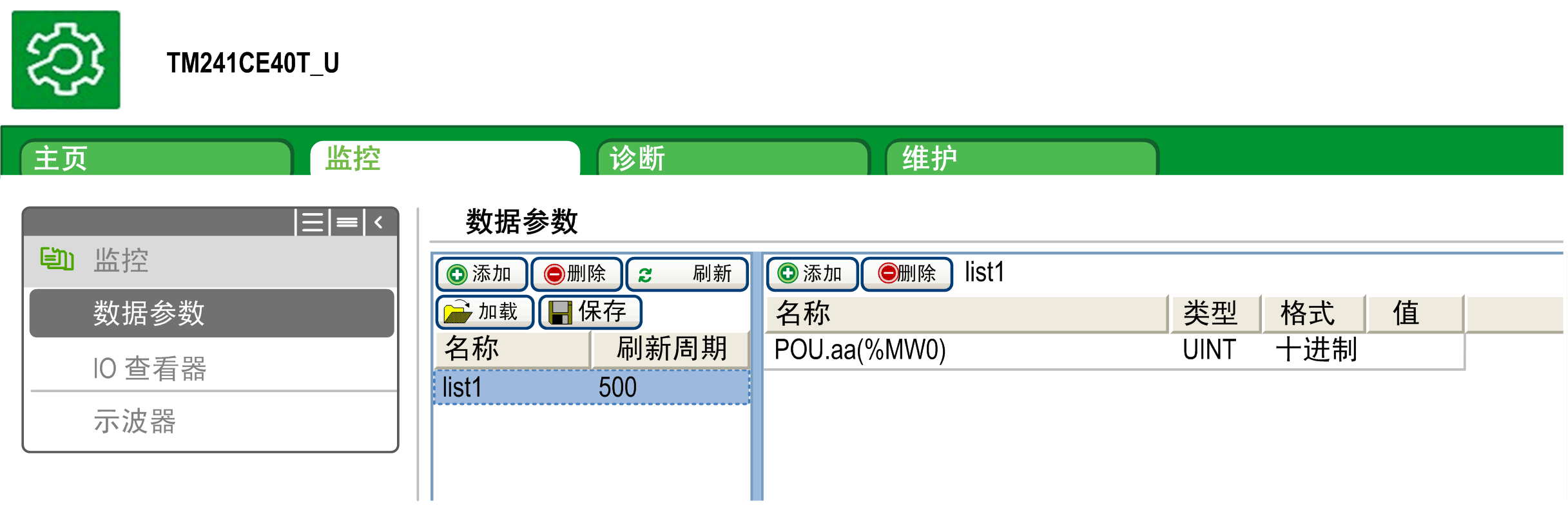

Data Parameters子菜单可让您显示和修改变量值：





注意： IEC 对象 (%MX, %IX, %QX) 不可直接访问。要访问 IEC 对象，您必须先将它们的内容分组到已定位的寄存器中（请参阅重新定位表）。

Monitoring：IO Viewer 子菜单

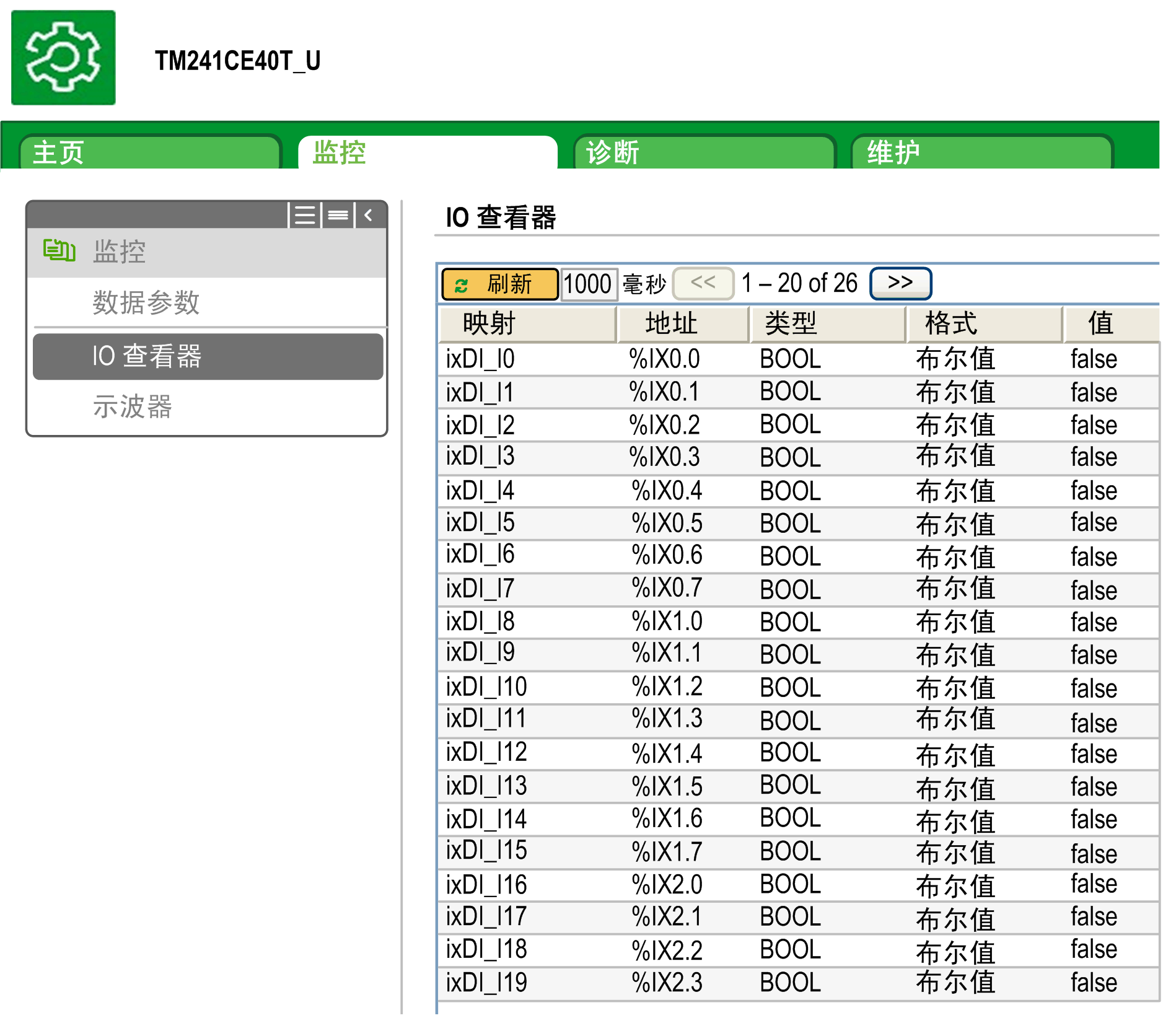

IO Viewer 子菜单会显示当前 I/O 值，您也可以通过该菜单修改当前 I/O 值：





Monitoring:Oscilloscope 子菜单

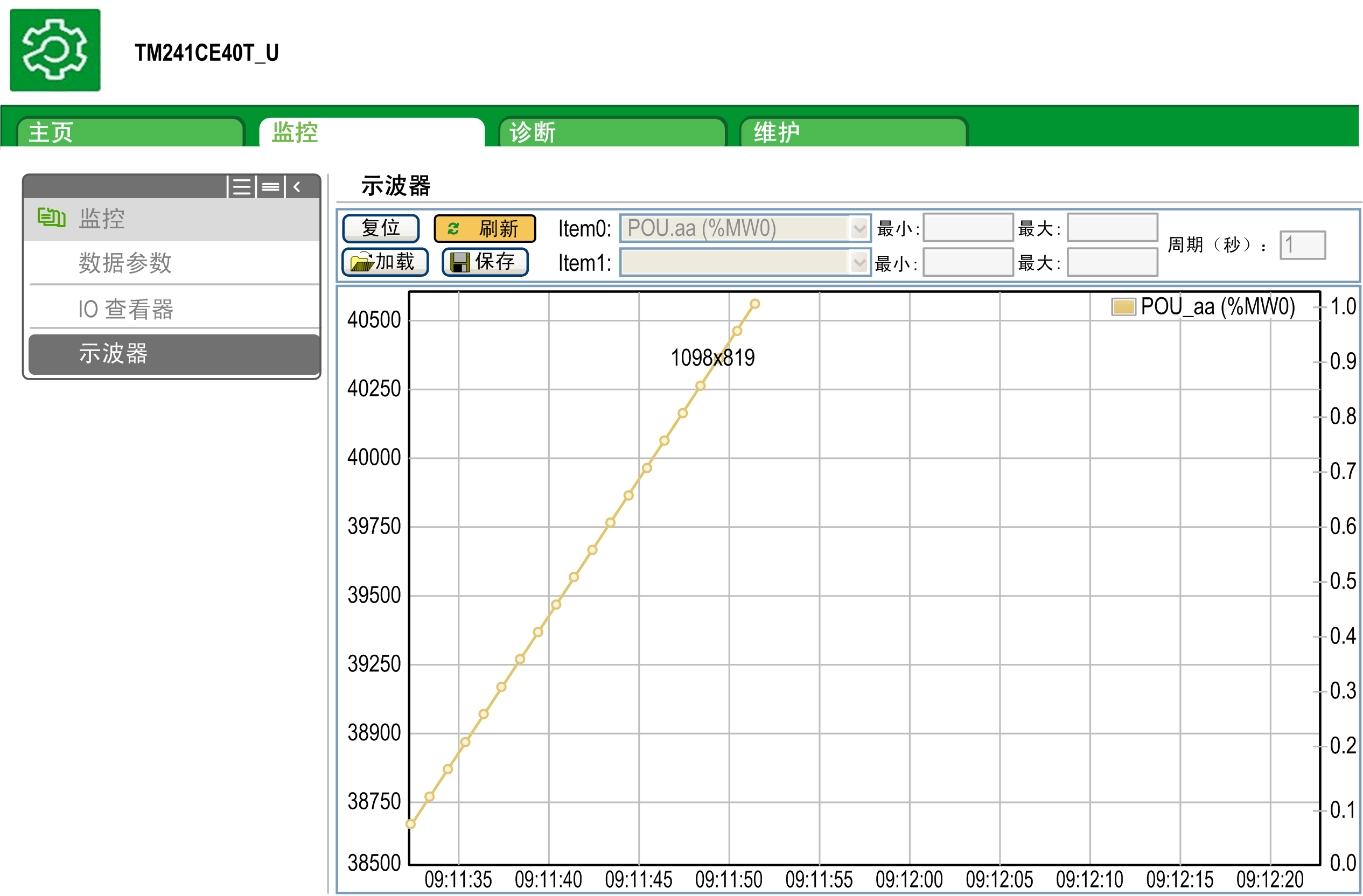

Oscilloscope 子菜单可以记录器时间图表的形式显示最多 2 个变量：





Diagnostics：Ethernet 子菜单

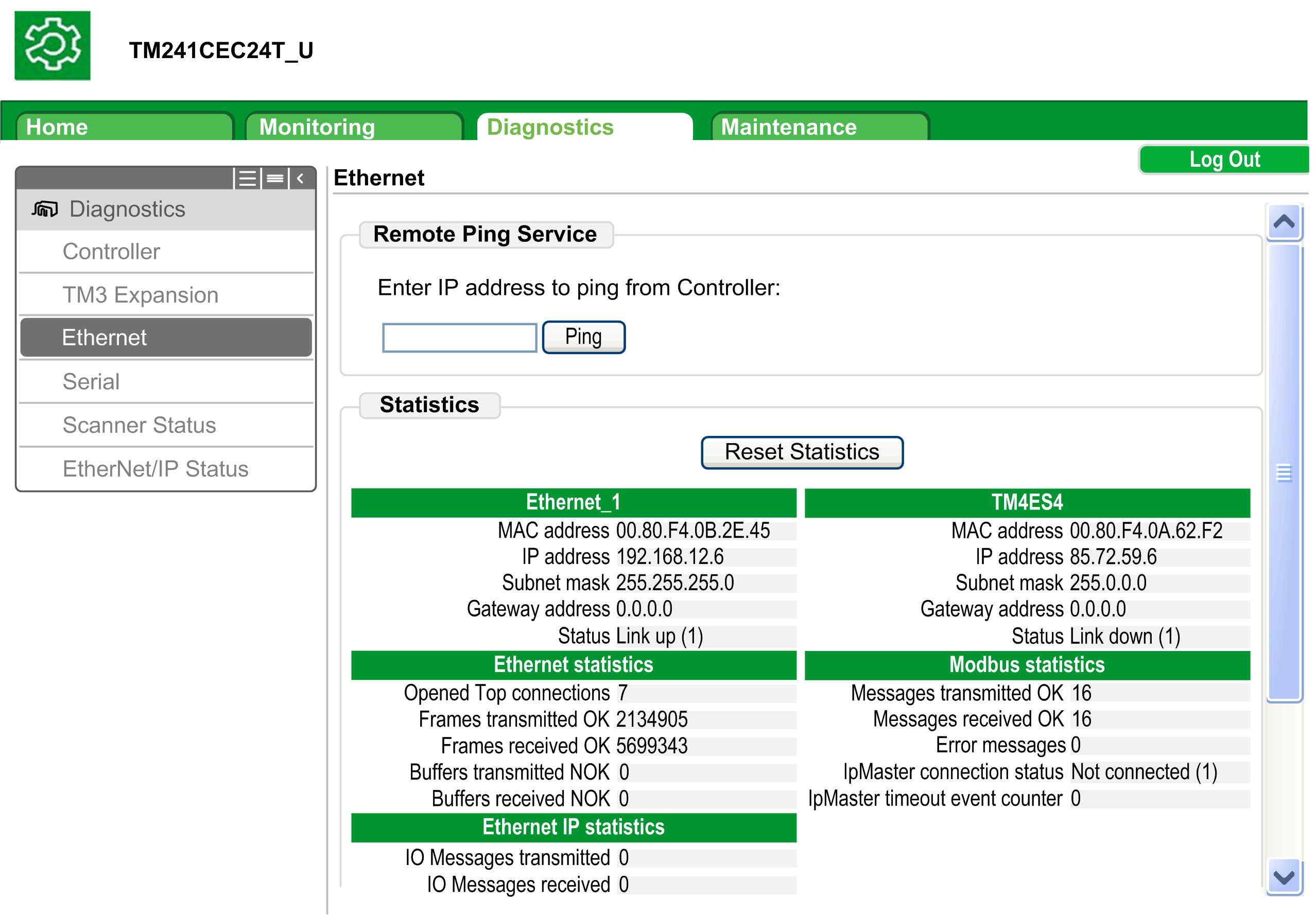

下图显示远程 Ping 服务：





Diagnostics：Scanner Status 子菜单

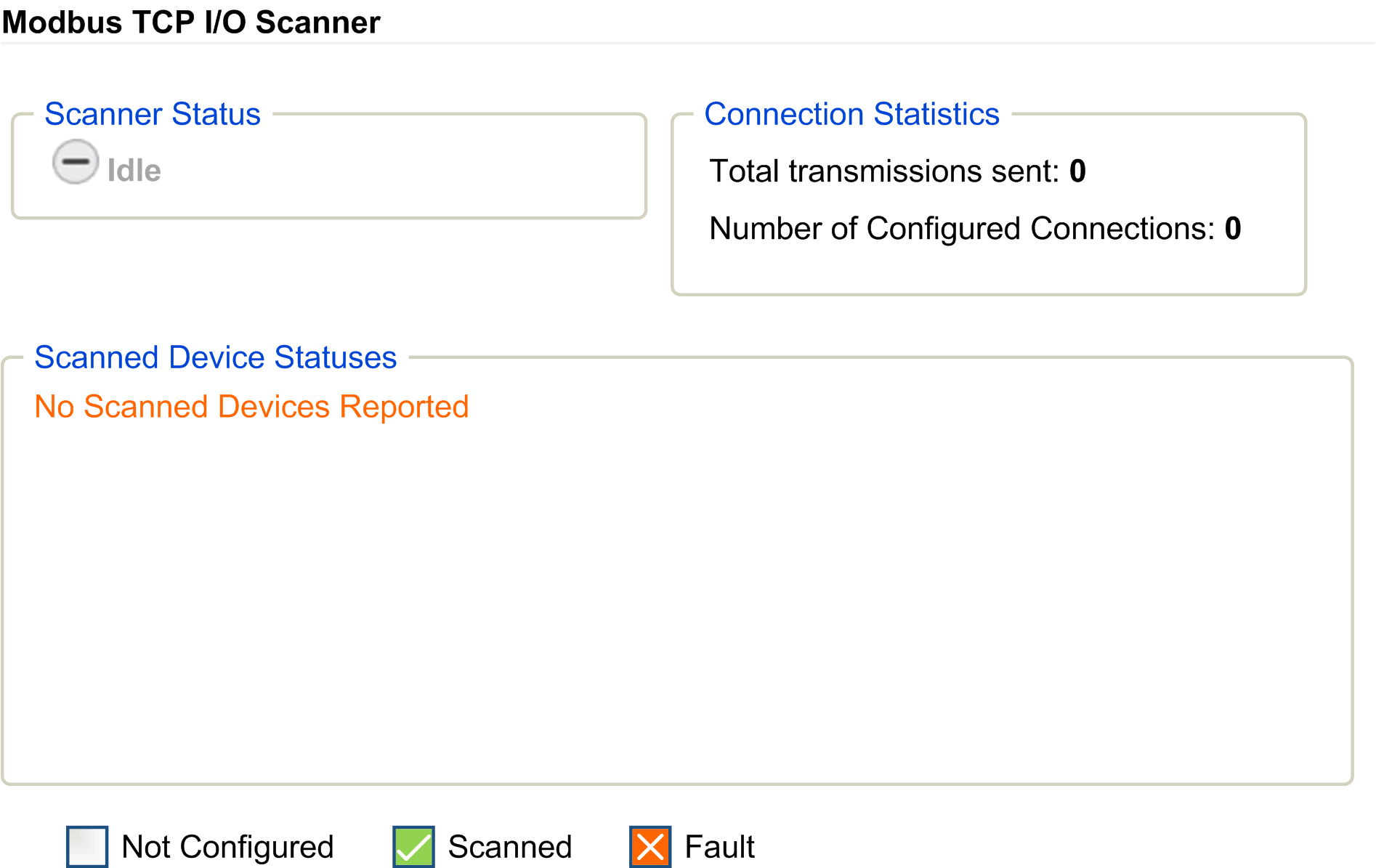

Scanner Status 子菜单显示 Modbus TCP I/O 扫描器 (IDLE, STOPPED, OPERATIONAL) 和至多 64 个 Modbus 从站设备的健康位：





有关更多信息，请参阅 EcoStruxure Machine Expert Modbus TCP 用户指南。

Diagnostics：EtherNet/IP Status 子菜单

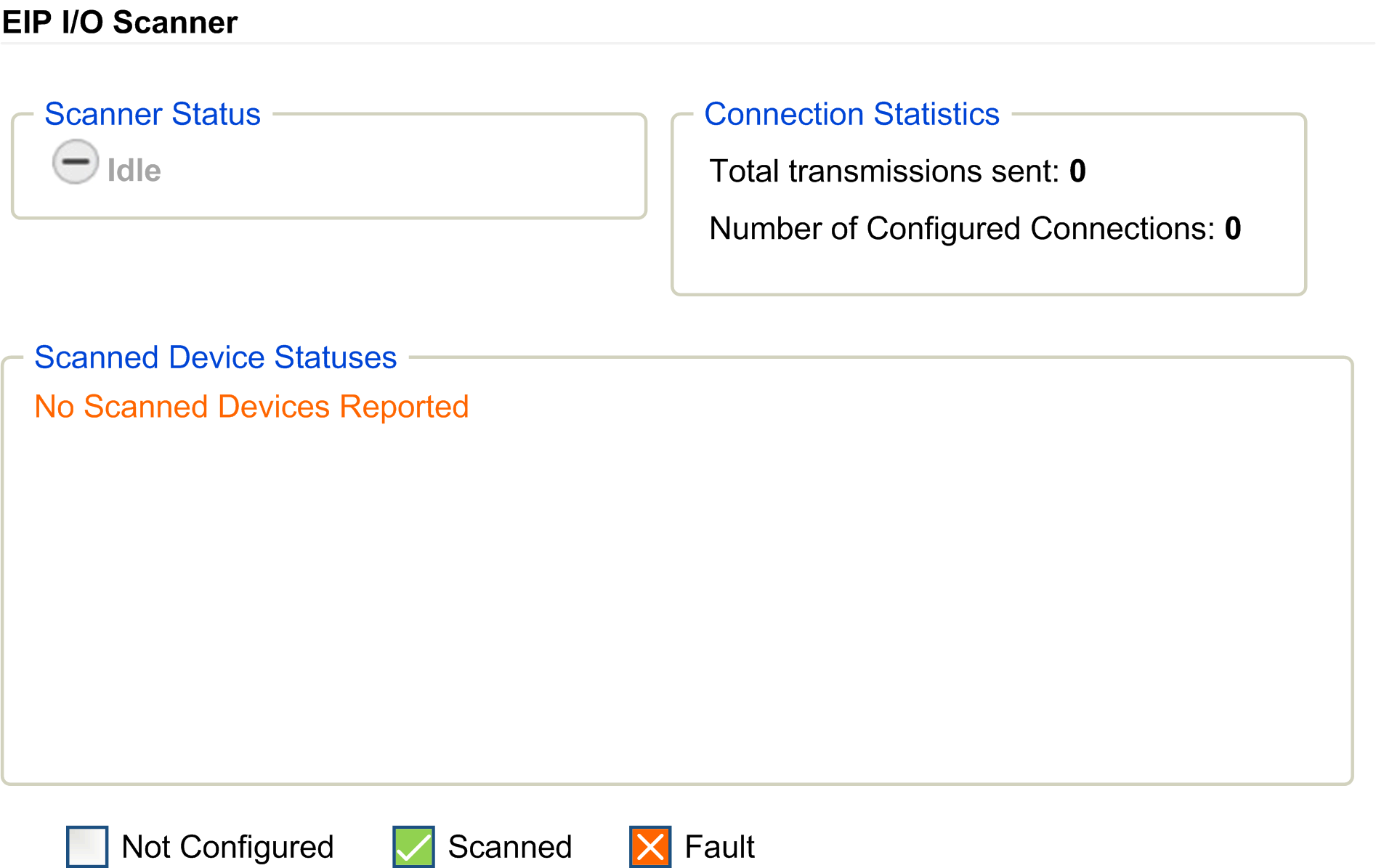

EtherNet/IP Status子菜单显示 EtherNet/IP 扫描器 (IDLE, STOPPED, OPERATIONAL) 和至多 16 EtherNet/IP 个目标设备的健康位：





有关更多信息，请参阅EcoStruxure Machine Expert 以太网/IP 用户指南。

Maintenance 页面

通过“Maintenance”页面可以访问控制器数据，以用于维护功能。

Maintenance：后配置子菜单

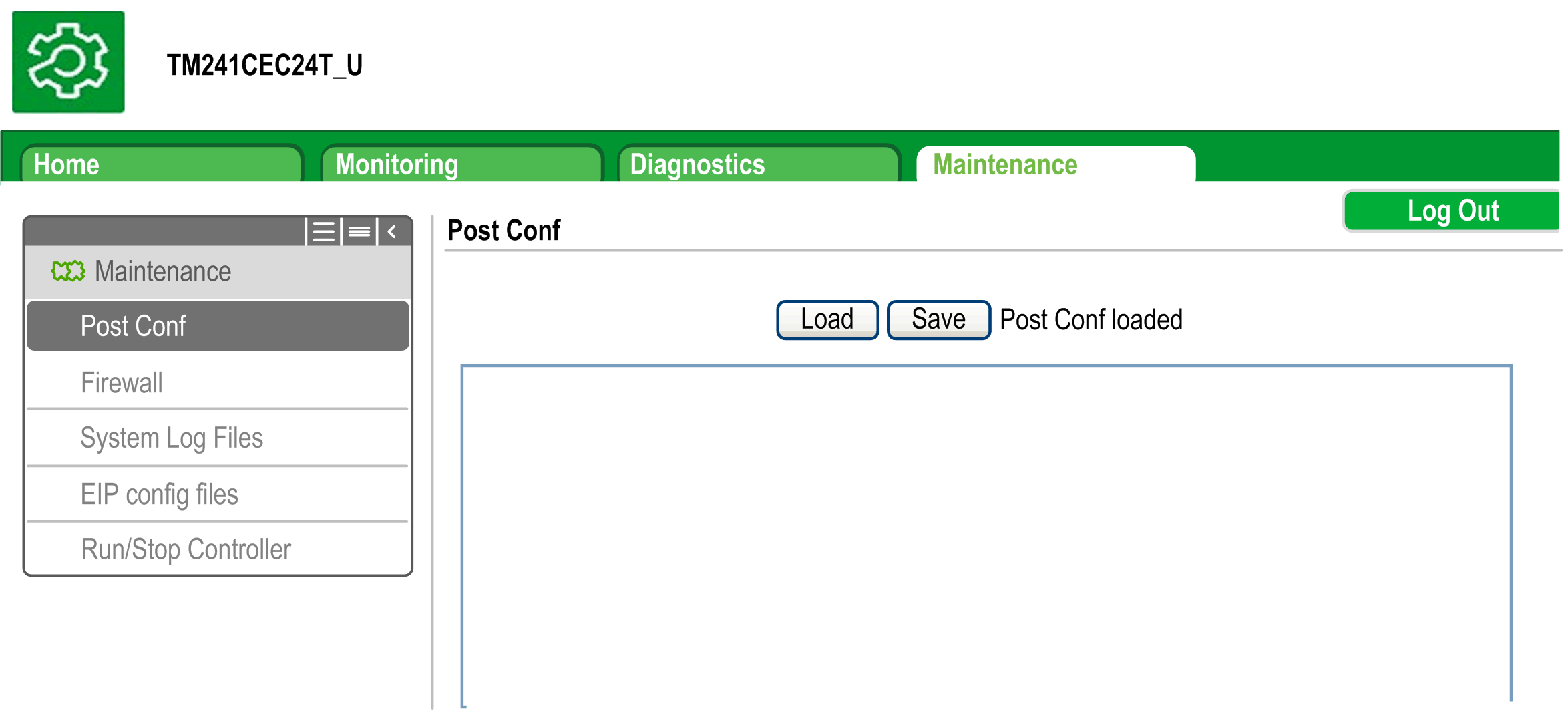

通过Post Conf子菜单可以更新控制器上保存的后配置文件：





日志文件

通过此页面可以访问控制器闪存的 /usr/Syslog/ 文件夹。

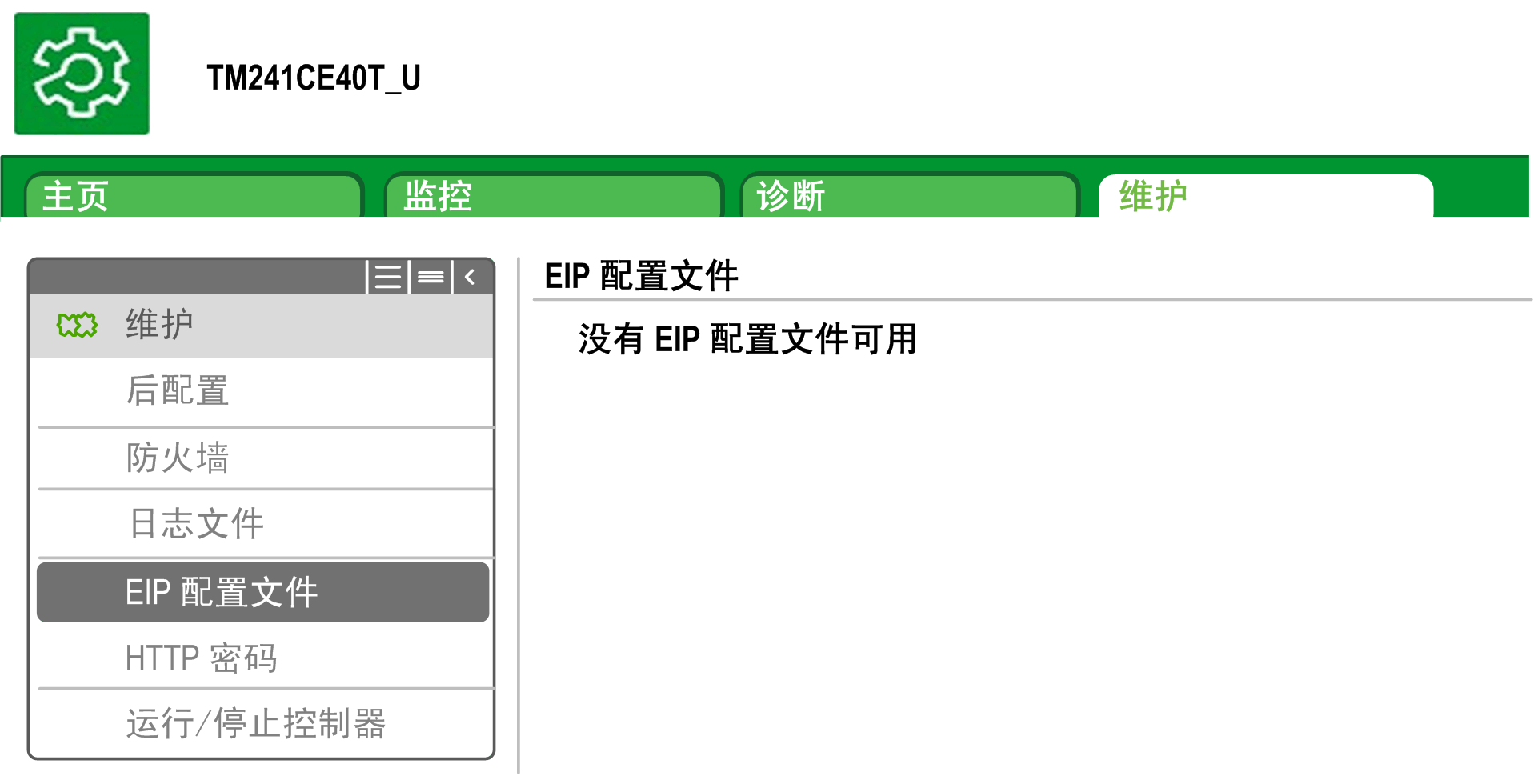

Maintenance：EIP Config Files 子菜单

只有在控制器上配置了以太网 IP 服务时才会出现文件树。

/usr 的索引：
