专用配置概述

简介

M241 Logic Controller 中可用的输入和输出可以连接到专用功能。

M241 逻辑控制器支持以下专用功能：

功能		描述
计数器	HSC Simple	HSC 功能可以通过连接到快速或常规输入的传感器、开关等等来执行脉冲的快速计数。连接到常规输入的 HSC 功能运行的最高频率为 1 kHz。有关 HSC 功能的详细信息，请参阅高速计数器类型。
	HSC Main 单相
	HSC Main 双相
	频率计
	周期计
脉冲发生器	PTO	PTO 功能提供了 2 个脉冲输出通道，以在开放回路模式下控制独立线性单轴步进器或伺服驱动器。连接到常规晶体管输出的 PTO 功能运行的最高频率为 1 kHz。
	PWM	PWM 功能可以在专用输出通道上生成具有可变占空比的方波信号。连接到常规晶体管输出的 PWM 功能运行的最高频率为 1 kHz。
	频率发生器	频率发生器功能可以在专用输出通道上生成具有固定占空比 (50%) 的方波信号。连接到常规晶体管输出的频率发生器功能运行的最高频率为 1 kHz。

在 EcoStruxure Machine Expert 发布之前，任何常规 I/O（现已淘汰）都可以被配置成供任一类型的专用功能使用，其配置方式与快速 I/O 相同。

注意：

o当输入作为“运行/停止”输入使用时，不能由专用功能使用它。

o当输出作为“警报”输出使用时，不能由专用功能使用它。

有关详细信息，请参阅内嵌功能配置。

专用功能的最大数量

可配置的专用功能的最大数量取决于以下因素：

1.逻辑控制器型号。

2.专用功能类型以及所配置的可选功能的数量。请参阅嵌入式专用 I/O 分配。

3.可用 I/O 的数量。

取决于逻辑控制器型号的专用功能最大数量：

专用功能类型		24 I/O 型号 (TM241•24•)	40 I/O 型号 (TM241•40•)
HSC 功能总数		14	16
HSC	Simple	14	16
	主单相	4
	主双相
	频率计⁽¹⁾
	周期计
PTO
PWM
FreqGen
⁽¹⁾在达到最大配置数量后，只能添加 12 个额外的 HSC Simple 功能。

可能的专用功能最大数量还进一步受到每个专用功能所用的 I/O 数量限制。

配置示例：

o4 PTO⁽²⁾ + 14 HSC Simple（24 I/O 控制器型号上）

o4 FreqGen⁽²⁾+ 16 HSC Simple（40 I/O 控制器型号上）

o4 HSC 主单相 + 10 HSC Simple（24 I/O 控制器型号上）

o4 HSC 主双相 + 8 HSC Simple（40 I/O 控制器型号上）

o2 PTO⁽²⁾ + 2 HSC 主单相 + 14 HSC Simple（40 I/O 控制器型号上）

(2) 没有配置可选 I/O

专用功能的性能受到所使用的 I/O 限制：

o具有快速输入的 HSC：100 kHz/200 kHz

o具有常规输入的 HSC：1 kHz

配置专用功能

步骤	描述

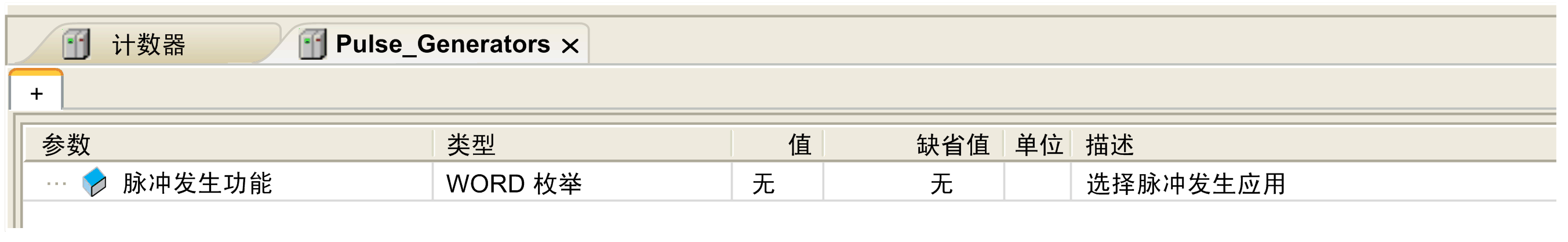

1	双击设备树中的计数器或 Pulse_Generators 节点。结果：计数器或 Pulse_Generators 配置窗口随即显示：
2	在值一列中双击无，然后选择要分配的专用功能类型。结果：单击配置窗口的任何位置时，显示专用功能的缺省配置。
3	根据后文所述，配置专用功能参数。
4	如要配置额外的专用功能，请单击 + 选项卡。注意：如果达到专用功能的最大配置数量，配置窗口底部会显示一条消息，通知您现在仅可添加 HSC Simple 功能。

将常规 I/O 配置为专用功能

在将常规 I/O 配置为专用功能后，应注意以下几点：

o输入可以通过存储器变量来读取。

o如果输入已经配置为“运行/停止”输入，则无法将其配置为专用功能。

o如果输出已经配置为“警报”，则不能在专用功能中对其进行配置。

o短路管理适用于输出。输出的状态可用。

o专用功能未使用的 I/O 可以用作任何其他常规 I/O。

o在专用功能（锁存、HSC 等）中使用输入时，积分器过滤器替换为抗跳动过滤器。在配置屏幕中配置过滤器值。
