通过串行线路配置窗口可以配置串行线路的物理参数（波特率、奇偶校验等）。
要配置串行线路，请双击设备树中的串行线路。

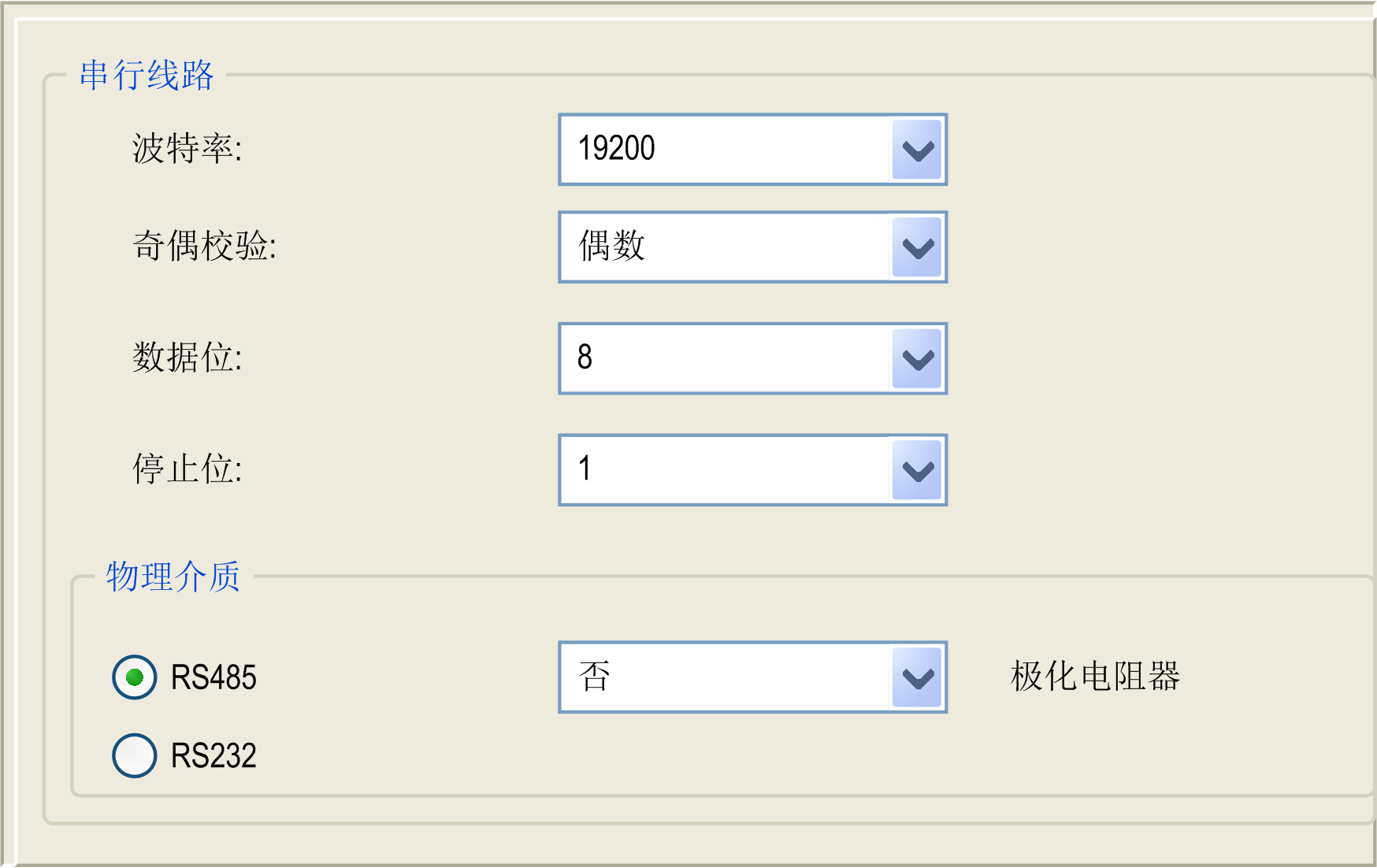

配置窗口随即显示，如下所示：
对于连接到端口的每个串行设备，以下参数必须相同。
|
元素 |
描述 |
|---|---|
|
波特率 |
传输速度（位/秒） |
|
奇偶校验 |
用于错误检测 |
|
数据位 |
用于传输数据的位数 |
|
停止位 |
停止位的数目 |
|
物理介质 |
指定要使用的介质： oRS485（是否使用极化电阻器） oRS232（仅在串行线路 1 上可用） |
|
极化电阻器 |
控制器中集成了极化电阻器。通过此参数可将它们打开或关闭。 |
当使用新控制器或更新控制器固件时，控制器的串行通讯端口在缺省情况下会针对 Machine Expert 协议进行配置。Machine Expert 协议与其他协议（如 Modbus 串行线路）不兼容。如果将新控制器连接到某个已配置 Modbus 的活动串行线路，或更新连接到该串行线路的控制器的固件，则可能会导致该串行线路上的其他设备停止通讯。在首次下载针对预期协议正确配置了相关端口的有效应用程序之前，请确保控制器未连接到活动 Modbus 串行线路网络。
|
注意 |
|
串行线路中断 |
|
在将控制器物理连接到正常运行的 Modbus 串行线路网络之前，请确保应用程序针对 Modbus 正确配置了串行通讯端口。 |
|
不遵循上述说明可能导致设备损坏。 |
下表指出了管理器的最大波特率值：
|
管理器 |
最大波特率 （位/秒） |
|---|---|
|
Machine Expert 网络管理器 |
115200 |
|
Modbus 管理器 |
|
|
ASCII 管理器 |
|
|
Modbus IOScanner |
