TM251MESE 特定注意事项

以太网端口

TM251MESE 有两个不同的以太网网络。每个都有自己唯一的 IP 和 MAC 地址。

两个以太网网络被称为以太网 1 和以太网 2：

o以太网 1 由两个交换以太网端口构成，专门用于机器之间或与控制网络通讯。

o以太网 2 由一个以太网端口构成，专门用于设备网络和支持工业以太网连接。

工业以太网架构

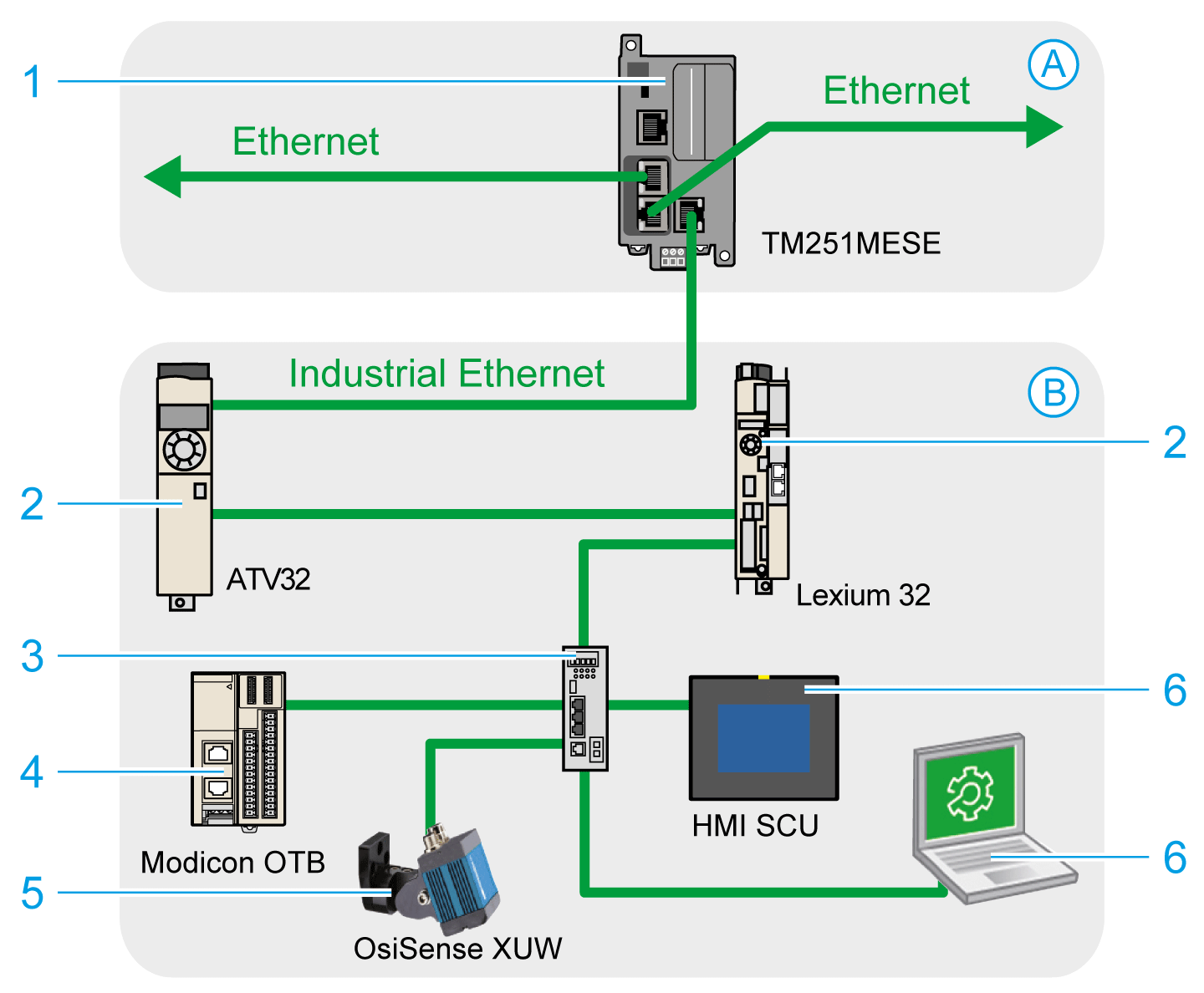

此图所示为典型的工业以太网架构：





A 控制网络

B 设备网络

1 逻辑控制器

2 菊链从站

3 以太网交换机

4 I/O 岛 (Modbus TCP)

5 视觉传感器（以太网/IP）

6 PC 和 HMI (TCP/UDP)

2、4 和 5 工业以太网从设备（以太网/IP / Modbus TCP）

带 Modbus TCP IOScanner 架构的工业以太网连接

例如，您可以：

o将您的电脑连接到以太网 1。

o通过以太网 2 使用 Modbus TCP IOScanner 或以太网/IP 扫描器。

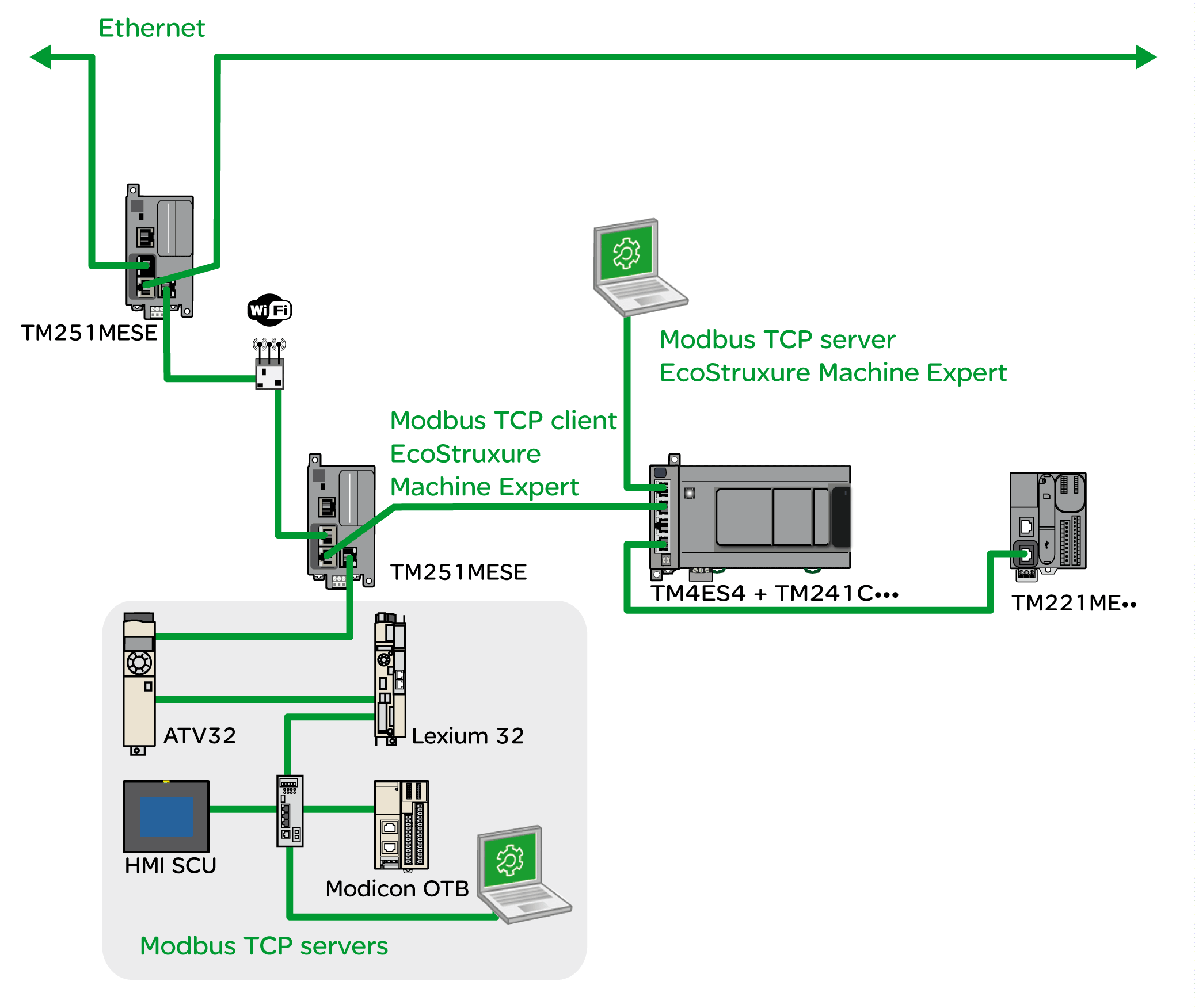

此图为 TM251MESE 的工业以太网架构示例。
