1

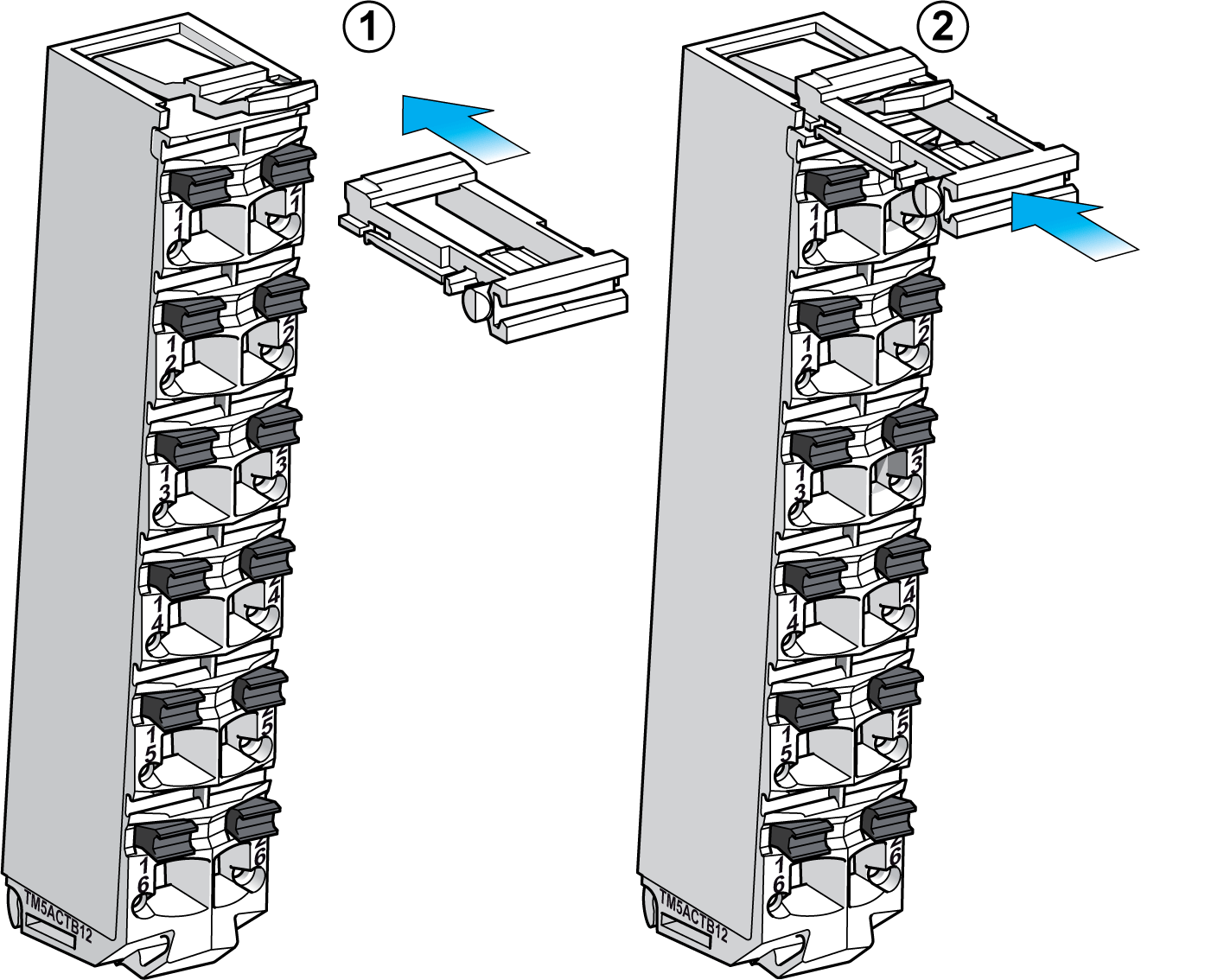

将端子锁定夹置于端子块锁定杆上，如图所示。

2

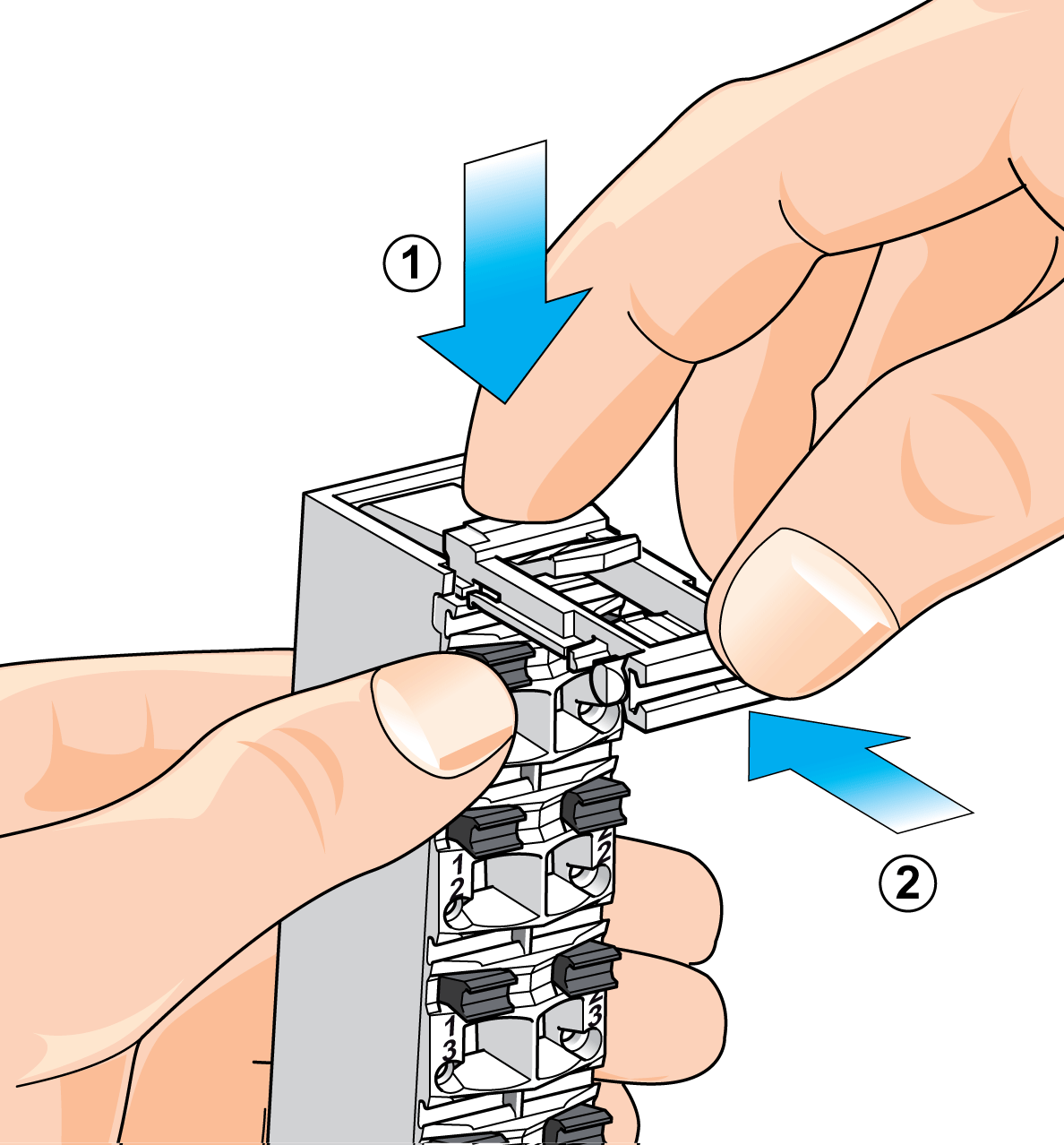

用食指往下按并固定住端子锁定夹和锁定杆。用拇指向前滑动端子锁定夹。

3

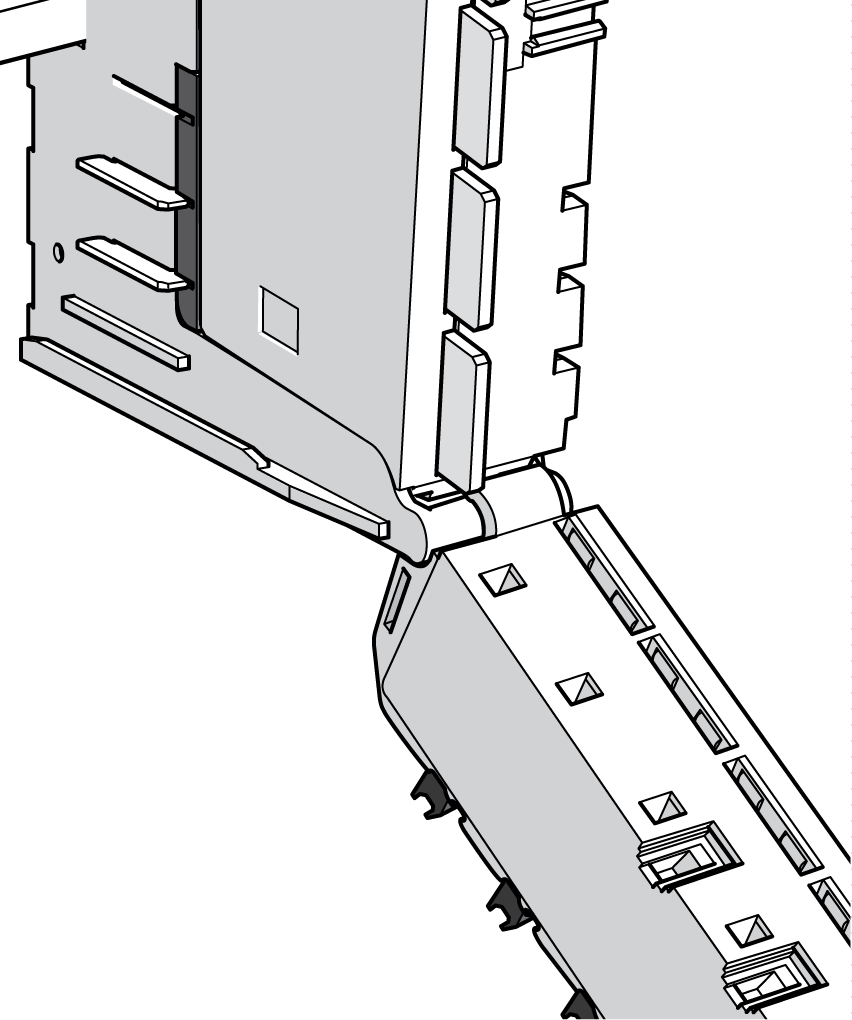

在总线模块上的端子块铰链中，悬起端子块的底部边缘。

4

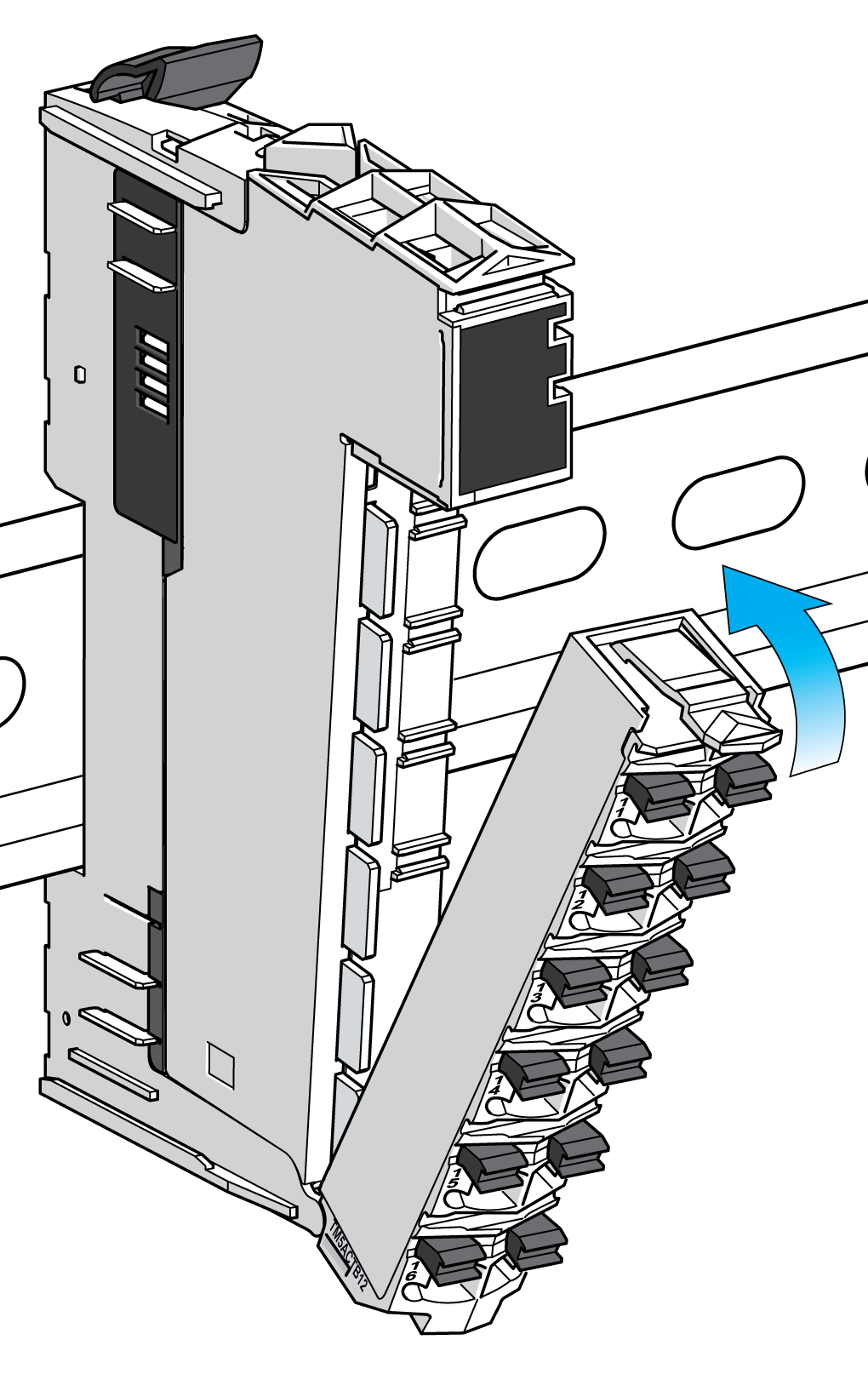

将端子块向上旋转到位。

5

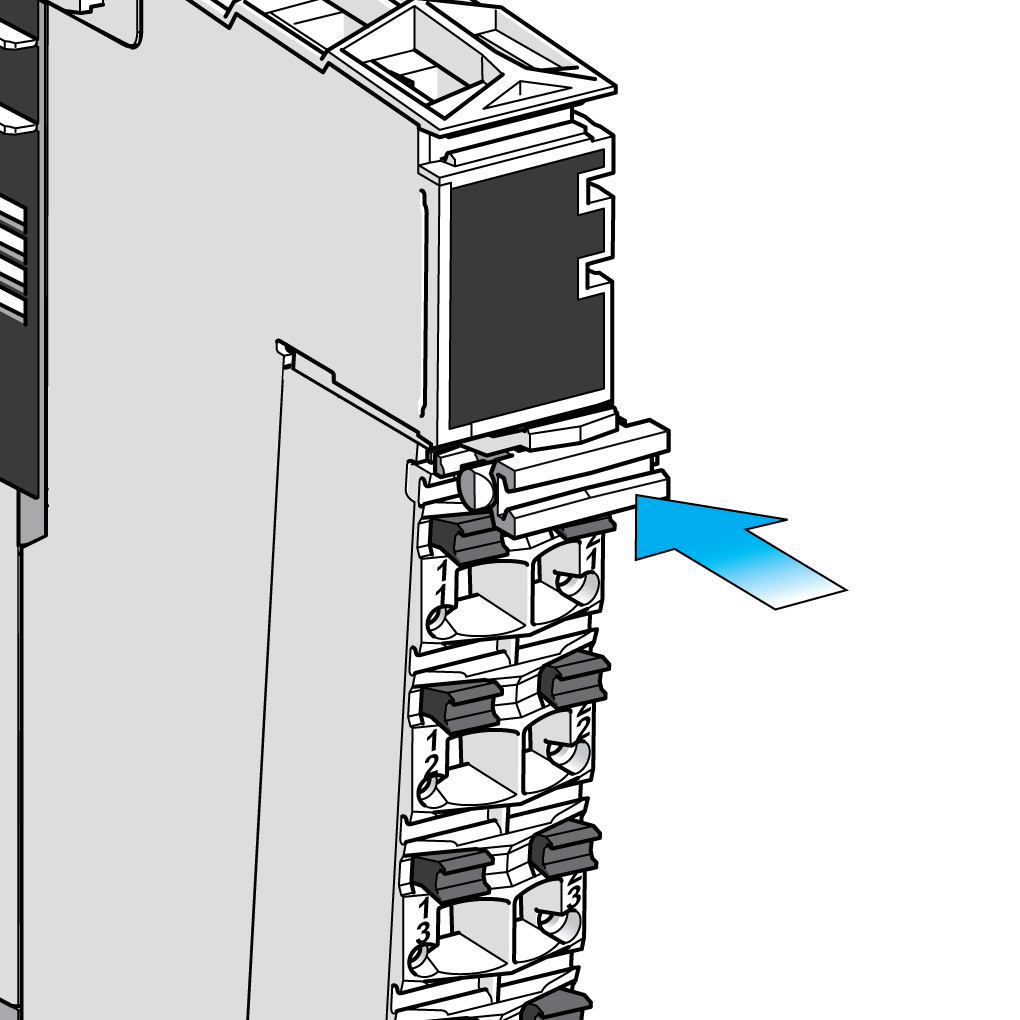

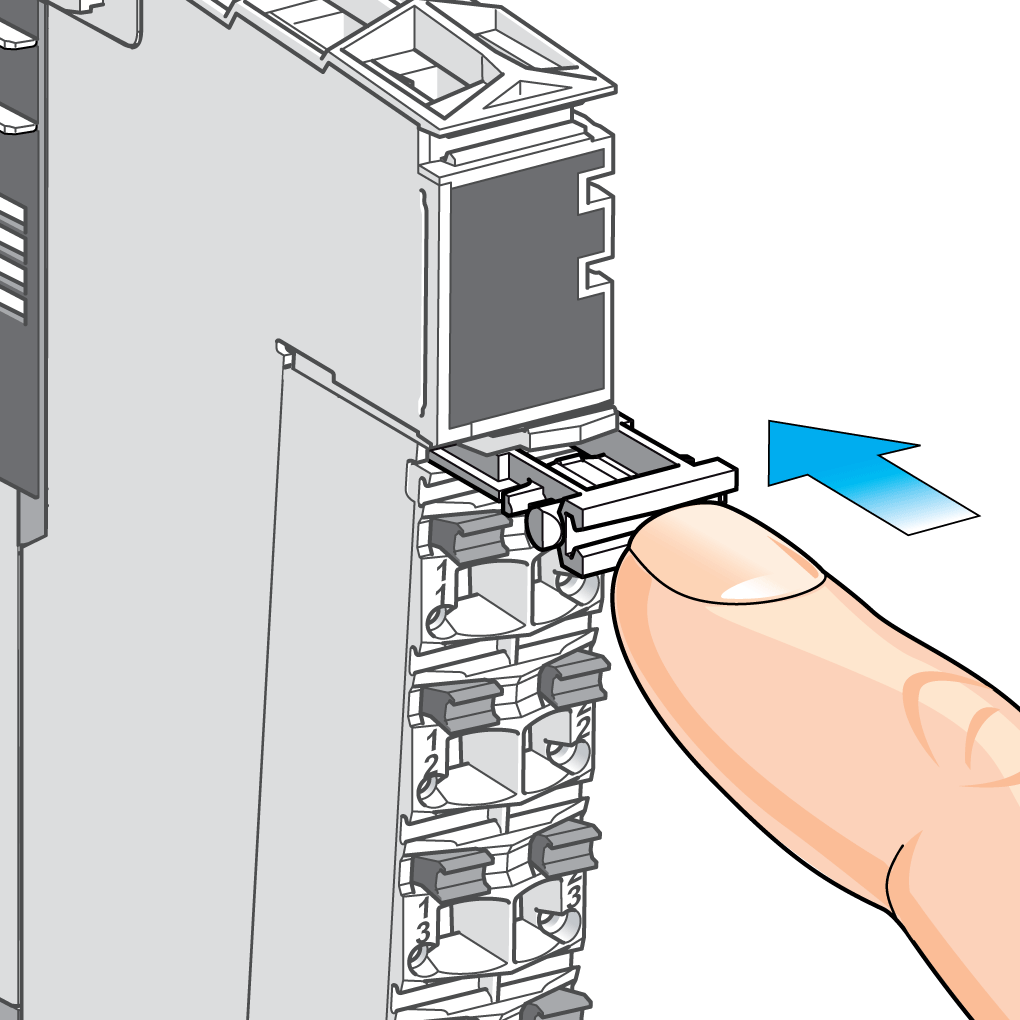

通过推入端子锁定夹，将端子块固定在电子模块中。

6

安装好的端子锁定夹。

1

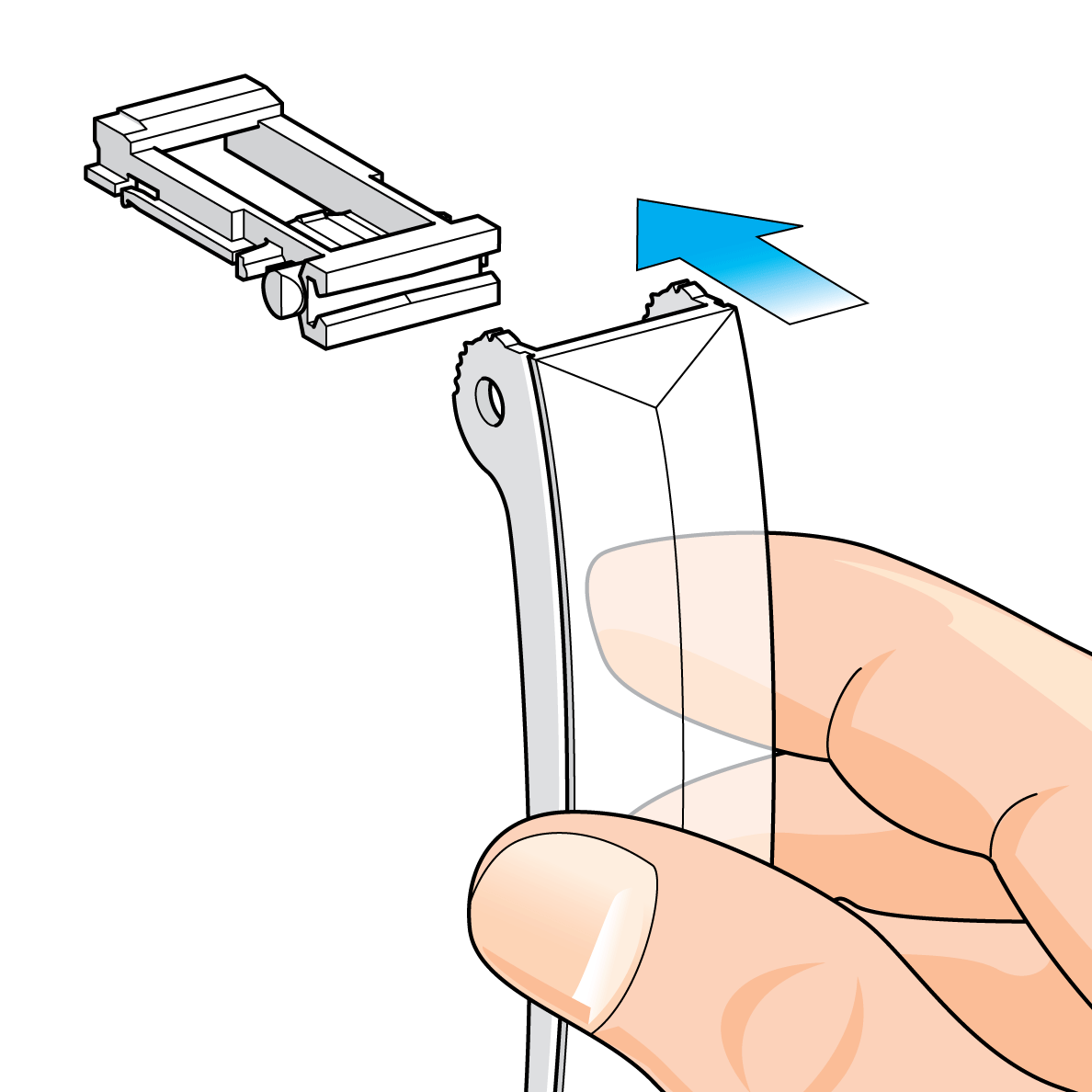

使纯文本护盖保持在与端子锁定夹成 90°角的位置。

2

将纯文本护盖按入端子锁定夹，直到它卡入锁定夹上的插槽中。

3

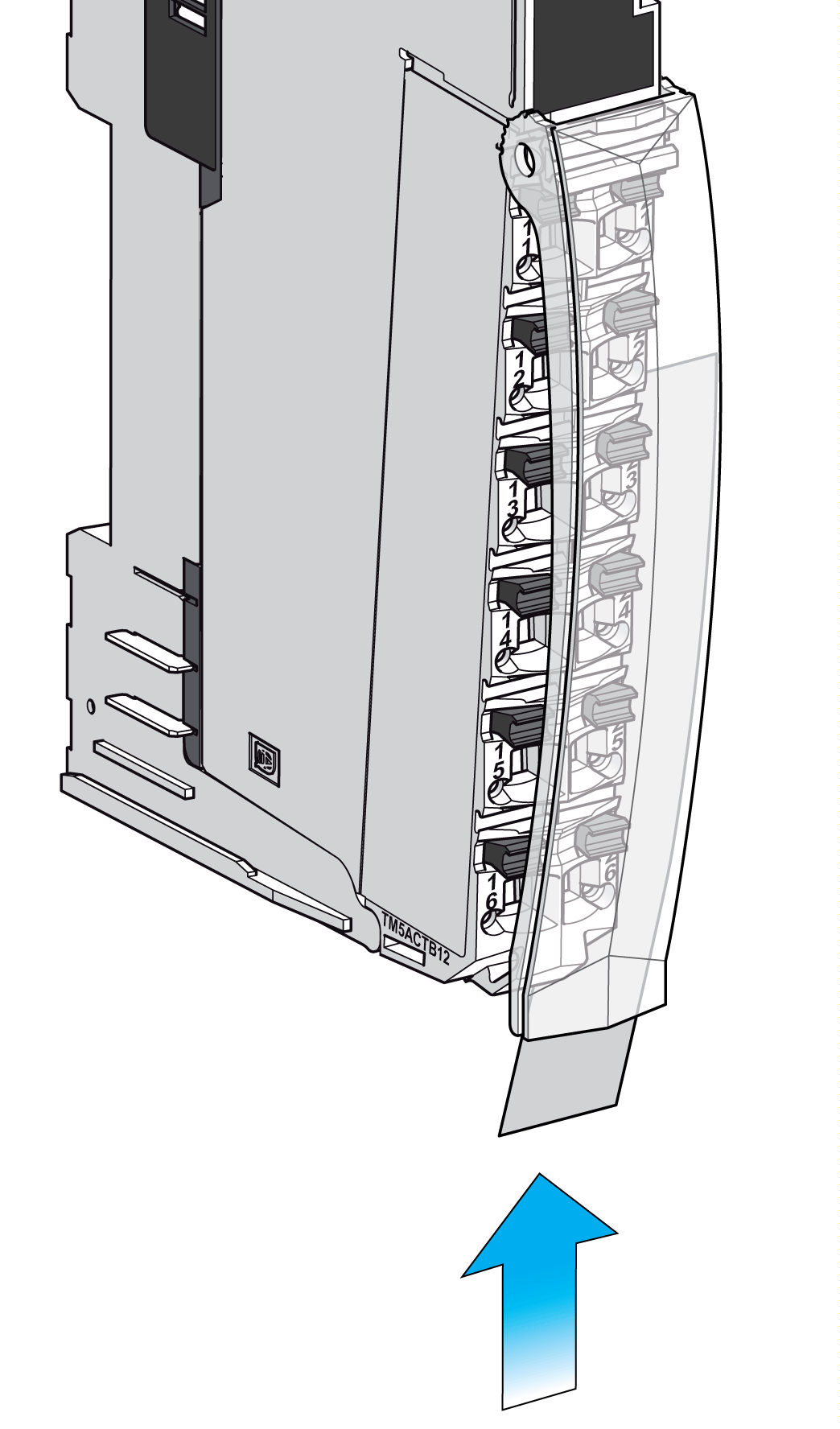

插入纯文本说明条。
