下表介绍了 TM5SE1RS2 电子模块的主要特性：
|
主要特性 |
|
|---|---|
|
功能 |
通讯模块 |
|
接口 |
1 个 RS-232 接口，供 TM5 系统的复杂设备进行串行远程连接。 |
|
最大传输速率 |
115.2 kBit/s |
有关兼容性信息，请参阅兼容性和迁移用户指南。
下图显示了 TM5SE1RS2 电子模块以及所需要的附件，这些附件的间距要求为 12.5 mm (+ 0.2 mm) (0.49 in.(+ 0.2 in.))。
|
注意 |
|
DECHARGE ELECTROSTATIQUE |
|
o请在所有配置的最右片段处安装一个右总线基板锁定板。 o请在所有远程配置的第一个片段处安装左总线基板锁定板。 |
|
不遵循上述说明可能导致设备损坏。 |
下表提供了电子模块的型号：
|
编号 |
型号 |
描述 |
颜色 |
|---|---|---|---|
|
2 |
TM5SE1RS2 |
电子模块 |
白色 |
下表提供了所需附件的型号：
|
编号 |
型号 |
描述 |
颜色 |
|---|---|---|---|
|
1 |
TM5ACBM11 |
TM5 总线模块 |
白色 |
|
3 |
TM5ACTB06 或者 TM5ACTB12 |
TM5 端子块，6 针
TM5 端子块，12 针 |
白色
白色 |
注意： 这些附件需另购。
注意： 有关详细信息，请参阅 TM5 总线基板和端子块。

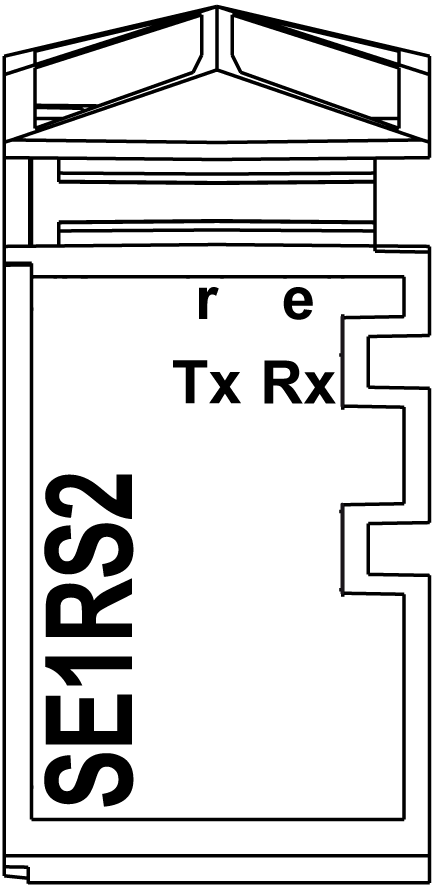

下图显示了 TM5SE1RS2 的状态 LED：
下表介绍了 TM5SE1RS2 状态 LED：
|
LED 指示灯 |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
r |
绿色 |
熄灭 |
未连接模块电源. |
|
一次闪烁 |
复位模式 |
||
|
闪烁 |
可预操作模式 |
||
|
亮起 |
运行模式 |
||
|
e |
红色 |
熄灭 |
模块电源未连接或状态良好。 |
|
亮起 |
检测到的错误或复位状态 |
||
|
e+r |
红色常亮/绿色一次闪烁 |
无效固件 |
|
|
Tx |
黄色 |
亮起 |
模块正通过 RS-232 接口发送数据。 |
|
Rx |
黄色 |
亮起 |
模块正通过 RS-232 接口接收数据。 |
