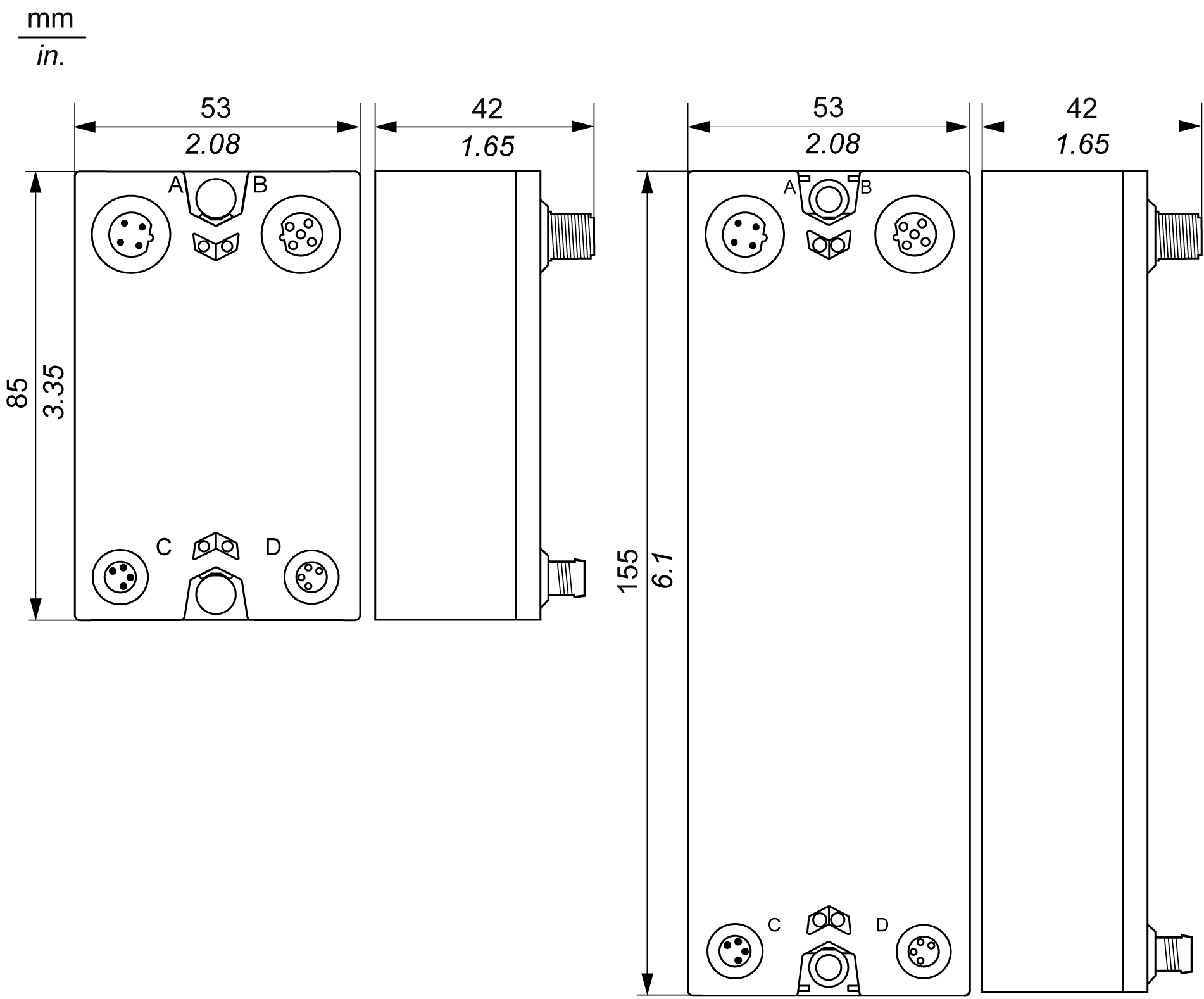

下图显示了尺寸 1（左）和尺寸 2（右）功能块的尺寸：
下表提供了功能块的尺寸：
|
TM7 现场总线接口 I/O 功能块 |
|||
|---|---|---|---|
|
功能块类型 |
型号 |
尺寸 1 |
尺寸 2 |
|
CANopen |
TM7NCOM08B |
x |
|
|
TM7NCOM16A |
|
x |
|
|
TM7NCOM16B |
|
x |
|
|
TM7 I/O 功能块 |
|||
|---|---|---|---|
|
功能块类型 |
型号 |
尺寸 1 |
尺寸 2 |
|
数字量输入 |
TM7BDI8B |
x |
|
|
TM7BDI16B |
|
x |
|
|
TM7BDI16A |
|
x |
|
|
数字混合输入/输出 |
TM7BDM8B |
x |
|
|
TM7BDM16A |
|
x |
|
|
TM7BDM16B |
|
x |
|
|
数字量输出 |
TM7BDO8TAB |
x |
|
|
模拟量输入 |
TM7BAI4VLA |
x |
|
|
TM7BAI4CLA |
x |
|
|
|
TM7BAI4TLA |
x |
|
|
|
TM7BAI4PLA |
x |
|
|
|
模拟量混合输入/输出 |
TM7BAM4VLA |
x |
|
|
TM7BAM4CLA |
x |
|
|
|
模拟量输出 |
TM7BAO4VLA |
x |
|
|
TM7BAO4CLA |
x |
|
|
|
TM7 配电功能块 (PDB) |
|||
|---|---|---|---|
|
功能块类型 |
型号 |
尺寸 1 |
尺寸 2 |
|
PDB 配电功能块 |
TM7SPS1A |
x |
|
TM7 功能块可以并排安装。但是，必须根据电缆连接器类型和电缆弯曲半径，遵循与每个扩展功能块正面之间的最小间距。

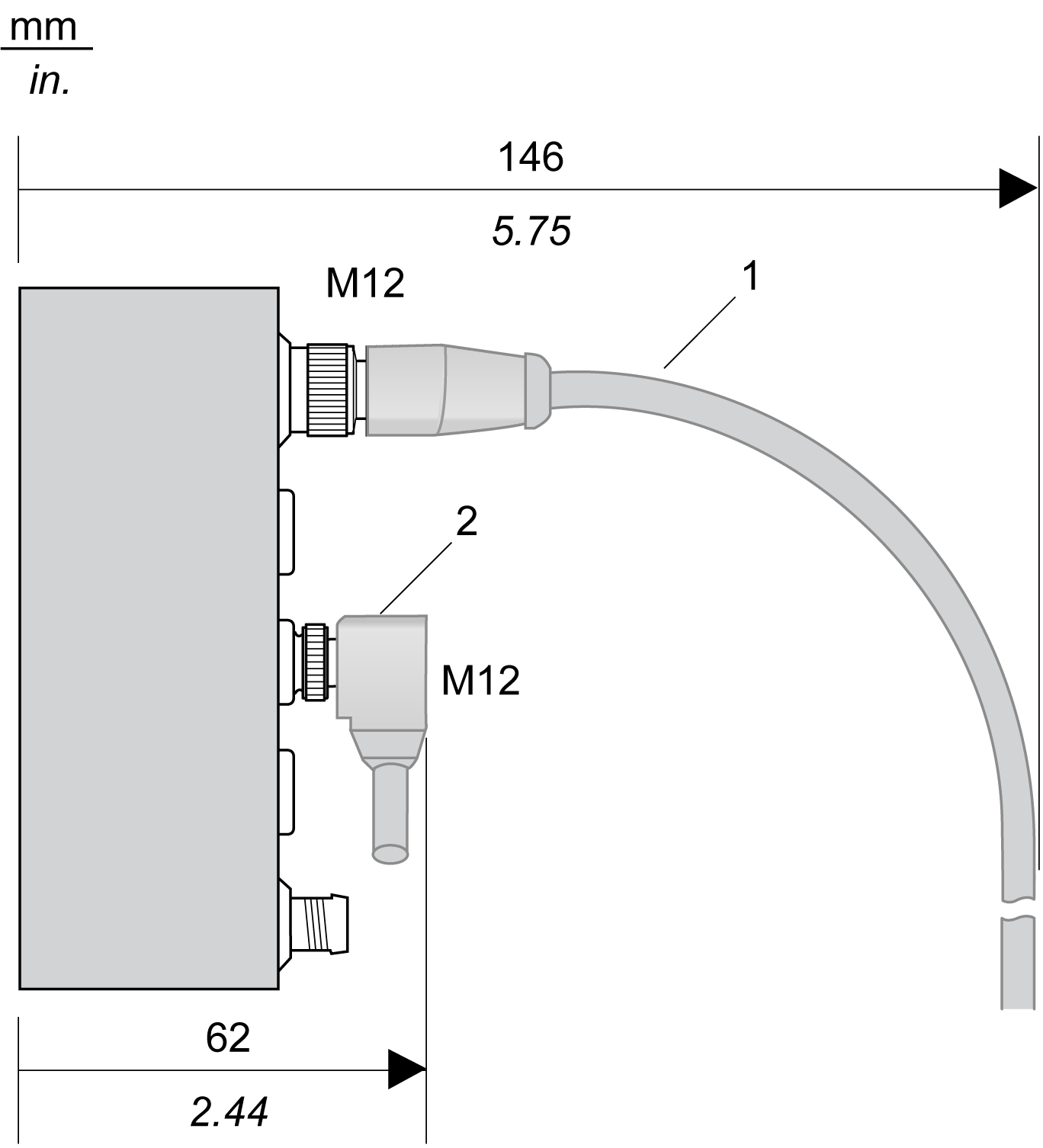

下图显示了针对与预接线直形电缆和弯形电缆连接的功能块的接线弯曲要求示例：
1 直形电缆
2 弯形电缆
