示例 2：远程配置消耗的电流

简介

此示例适用于远程配置（TM5 发射器模块及 TM7 扩展 I/O 功能块）。通过此示例，应能够进行 TM7 系统所需的计算。

所有电流消耗值都记录在关联和功耗表一章中。

计划示例

此配置示例中包括：

oTM5SBET7 发射器模块。

o一些扩展功能块：

oTM7BDI8B

oTM7BDI16B (x3)

oTM7BDM16A

oTM7BDM16B

oTM7BDO8TAB

oTM7BAI4CLA

oTM7BAO4CLA

o为计算此示例的消耗，进行了以下假设：

TM7BDI8B: 此功能块连接到电源，向 24 Vdc I/O 电源段分配 8000 mA 电流。

为此示例的电子传感器供电的电流估计为每个传感器 25 mA，或者功能块的总电流为 200 mA。

TM7BDI16B (x3)： 为此示例的电子传感器供电的电流估计为每个传感器 37.5 mA，或者功能块的总电流为 500 mA。

TM7BDM16A: 在任意给定时间，连接到功能块的所有输出的最大电流之和都不超过 2500 mA。

为此示例的电子传感器供电的电流估计为每个传感器 12.5 mA，或者功能块的总电流为 100 mA。

TM7BDM16B: 在任意给定时间，连接到功能块的所有输出的最大电流之和都不超过 2000 mA。

为此示例的电子传感器供电的电流估计为每个传感器 25 mA，或者功能块的总电流为 200 mA。

TM7BDO8TAB: 此功能块连接到电源，向 24 Vdc I/O 电源段分配 8000 mA 电流。

在任意给定时间，只有 6 个输出处于活动状态；任意给定输出的最大电流为 1000 mA，或者功能块的总最大电流为 5000 mA。

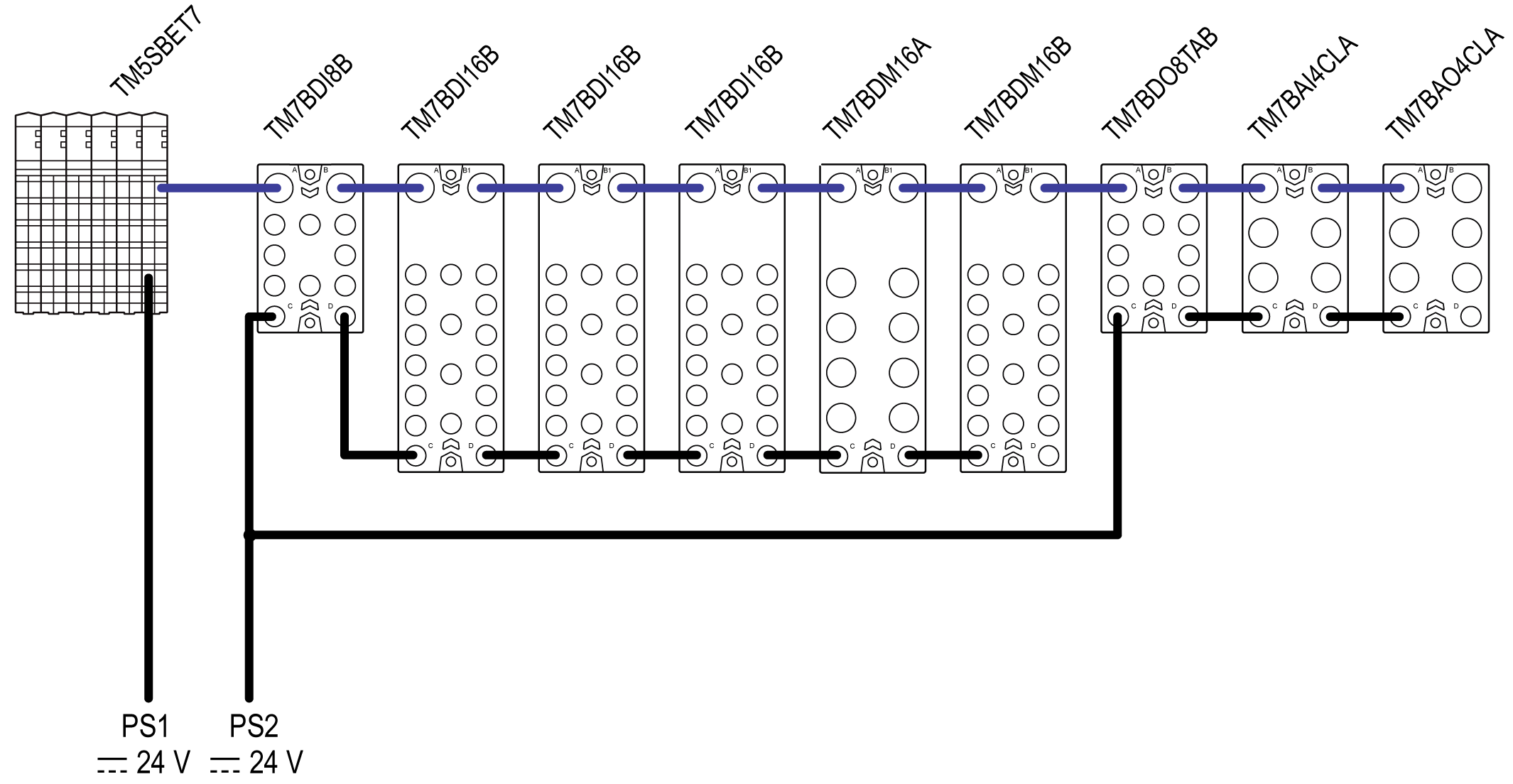

下图显示了连接至电源 PS1 和 PS2 的示例配置：



PS1   外部隔离主电源，24 Vdc

PS2   外部隔离 I/O 电源，24 Vdc

注意：

与电源连接有关的重要信息：

oTM5SBET7

oPDB

oI/O 功能块

下表显示 TM7 电源总线和 24 Vdc I/O 电源段上供应和消耗的电流（以 mA 为单位）：

TM7 电源总线上消耗的电流

TM5SBET7 在 TM7 电源总线上生成 304 mA 的电流，以对扩展功能块供电。TM5 电源总线始于 TM7BDI8B 功能块，止于 TM7BAO4CLA 扩展功能块。

TM7 电源总线上消耗的总电流为 342 mA，超过了此段的容量上限 304 mA。

您必须通过在 TM7BDO8TAB 与 TM7BAI4CLA 功能块之间添加 TM7SPS1A，来补充 TM7 电源总线。

下表显示 TM7 电源总线上供应和消耗的电流（以 mA 为单位）：

TM7 电源总线上消耗的总电流为 342 mA，尚未超过 TM7 电源总线的容量上限 1054 mA。

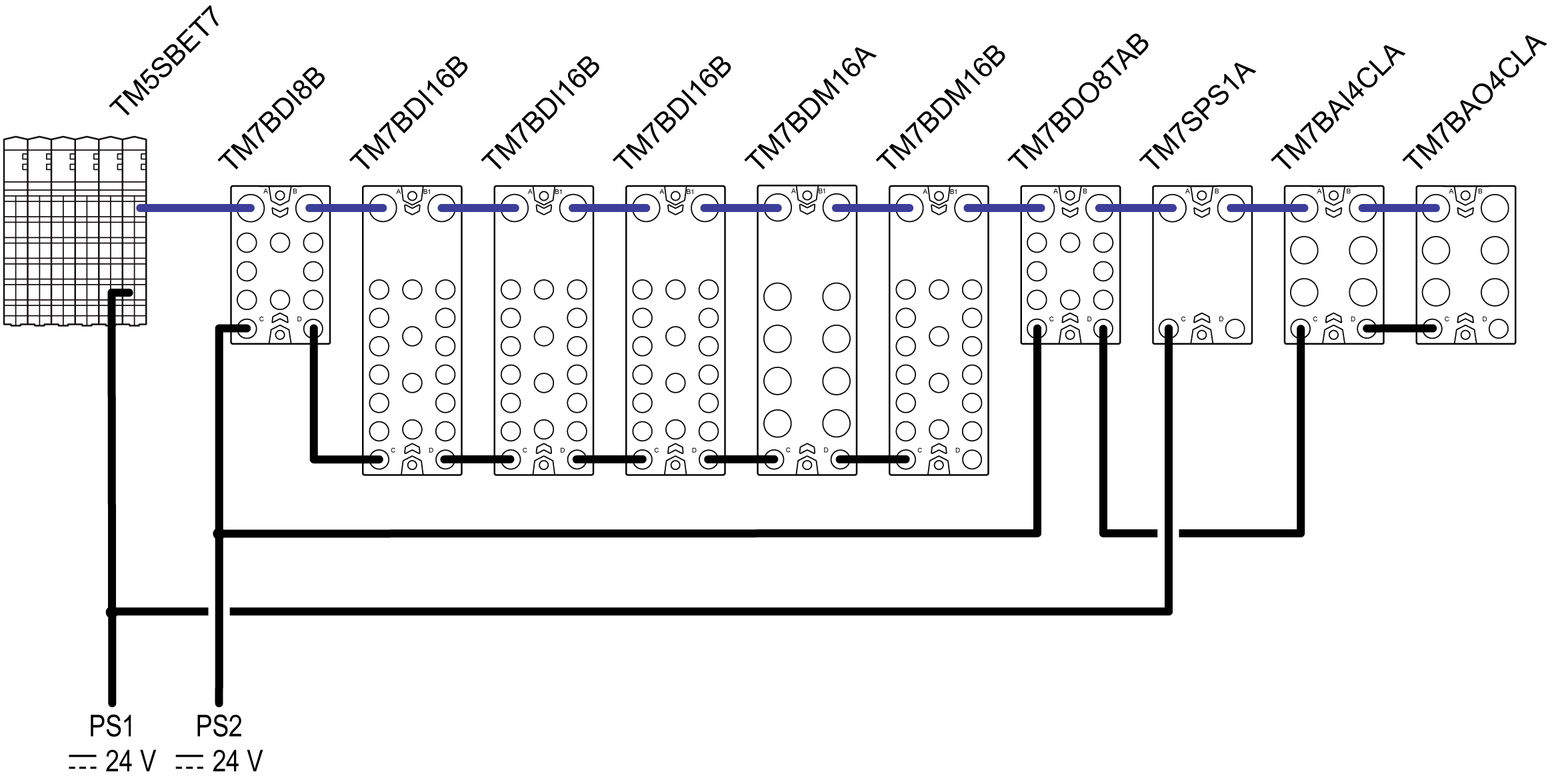

下图显示了连接至电源 PS1 和 PS2 的示例配置（含 PDB）：



PS1   外部隔离主电源，24 Vdc

PS2   外部隔离 I/O 电源，24 Vdc

与电源连接有关的重要信息：

oTM5SBET7

oPDB

oI/O 功能块

下一步用于计算 24 Vdc I/O 电源段上消耗的电流，以验证此示例的配置。

24 Vdc I/O 电源段上消耗的电流

在此示例中，

o第一个 24 Vdc I/O 电源段始于 TM7BDI8B，止于 TM7BDM16B。此段的容量上限为 8000 mA。

o第二个 24 Vdc I/O 电源段始于 TM7BDO8TAB，止于 TM7BAO4CLA。此段的容量上限为 8000 mA。

下表显示 24 Vdc I/O 电源段上供应和消耗的电流（以 mA 为单位）：

第一个 24 Vdc I/O 电源段上消耗的总电流为 6855 mA，尚未超过此段的容量上限 8000 mA。

第二个 24 Vdc I/O 电源段上消耗的总电流为 6397 mA，尚未超过此段的容量上限 8000 mA。

注意： 当 24 Vdc I/O 电源段上设备的电流消耗超过此段的容量时，需要创建新段。要创建新段，请将一个独立的外部隔离电源连接到功能块的 24 Vdc 电源 In 连接器，否则会导致超过电流限制。
