SSI 模式原理介绍

概述

SSI (Synchronous Serial Interface) 模式可实现对绝对编码器的连接。

绝对编码器的位置由 SSI 链路读取。

原理图

下图简要介绍 SSI 模式下的编码器:






原理图

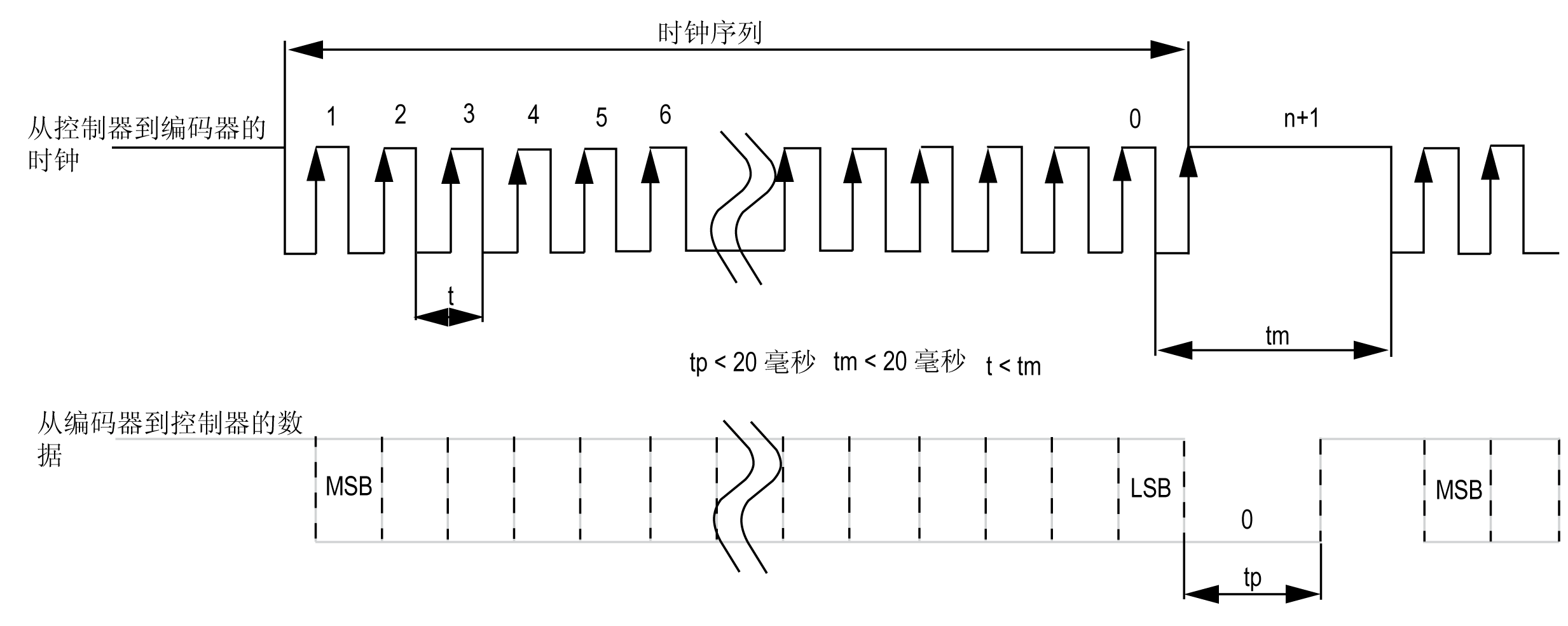

下图显示的是一个 SSI 帧:






数据信息

可以配置数据内容以调整绝对编码器的信息:

参数

范围

注释

传输速度

100 kHz,或者

250 kHz,或者

500 kHz

每帧位数

8...64 位

帧的长度 = 隐式标头位数(0 到 4)+ 数据位数(8 到 32)+ 状态位数(0 到 4)+ 奇偶校验位数(0 或 1)。

数据位数

8...32 位

最低有效位 (8…32) 表示每转精度,而最高有效位 (0…24) 表示转数。

每转数据位数

8...16 位

状态位数

0...4 位

奇偶校验

奇数

偶数

分辨率降低

0...17 位

此参数可用于过滤数据。最低有效位被忽略。

二进制编码

二进制

灰色

二进制或格雷码。
