在面板表面上安装 M262 Logic/Motion Controller

安装面板安装套件

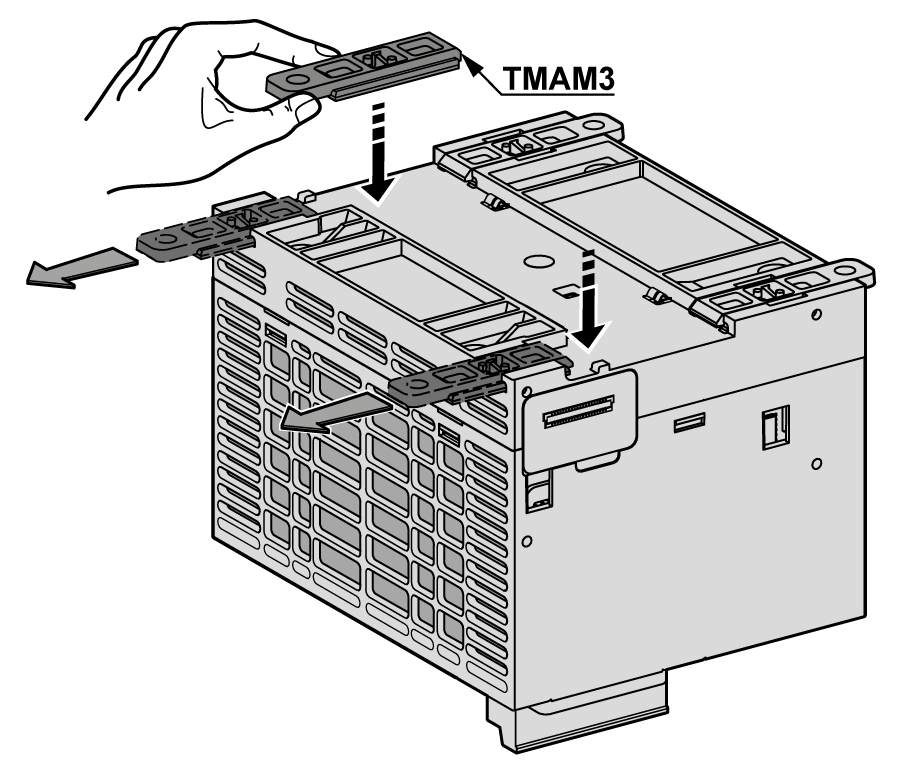

将 TMAM3 安装条插入 M262 Logic/Motion Controller 顶部的槽中：





安装孔

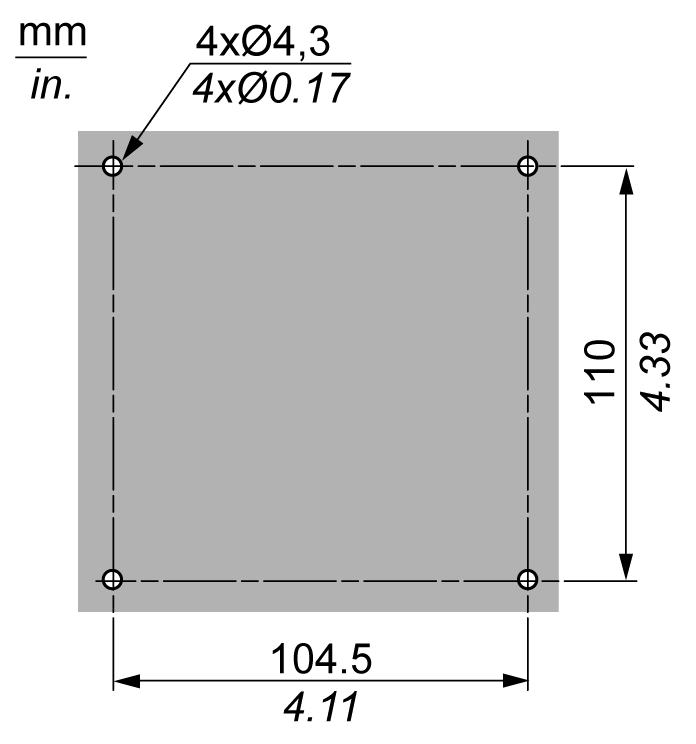

下图显示了 M262 Logic/Motion Controller 的安装孔：





检查安装面板或机柜表面是否平坦（共面度容差：0.5 毫米（0.019 英寸）），是否处于良好状态，有无锯齿边缘。

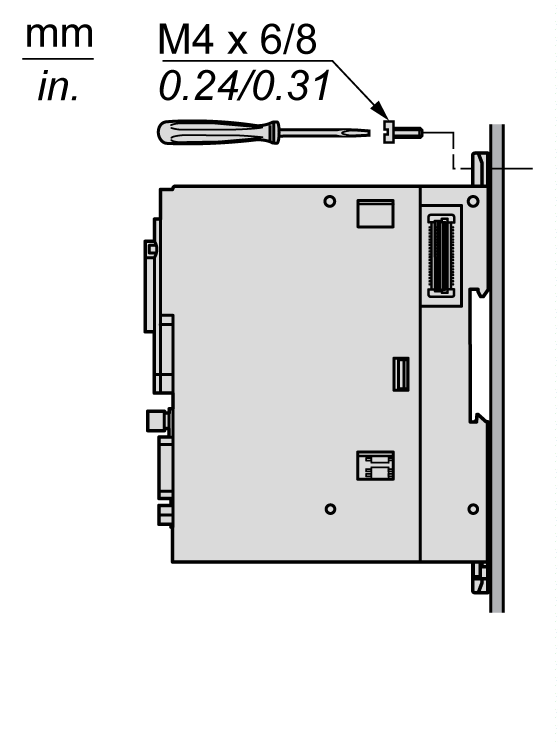

在金属背板上安装 M262 Logic/Motion Controller





如果在水平金属面板上安装控制器，则使用平头螺钉。
