硬件编码器接口

简介

控制器具有特定的硬件编码器接口，该接口可以支持：

o增量编码器

oSSI 绝对编码器

增量模式原理介绍

增量模式的操作与标准加/减计数器的操作相似，它使用脉冲并计数这些脉冲。

必须预设位置，并且必须执行计数初始化，然后才能实施和管理增量模式。

可以通过配置外部事件来将计数器值存储在捕捉寄存器中。

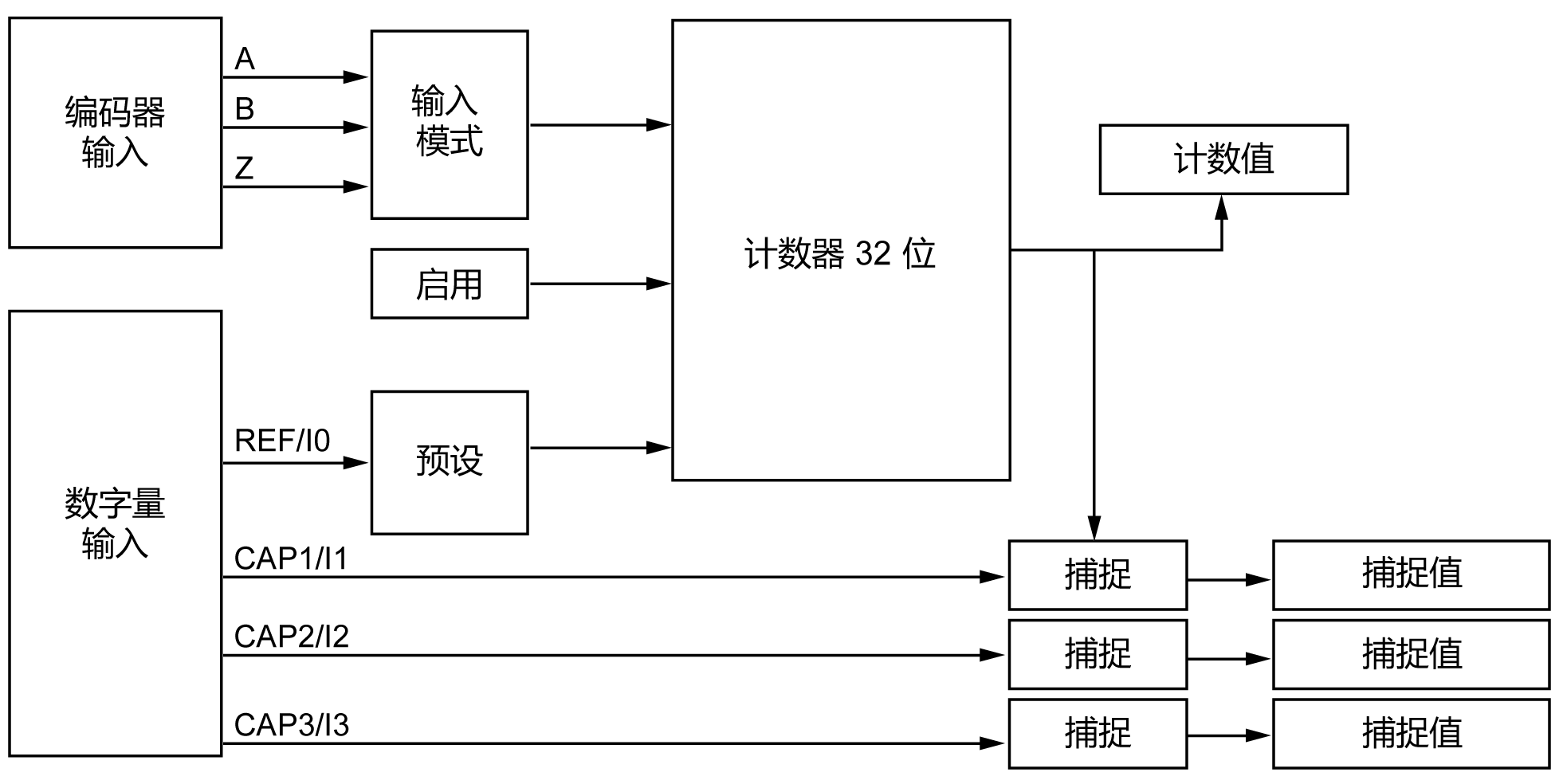

增量模式原理图

下图简要介绍增量模式下的编码器：





SSI 模式原理介绍

SSI (Synchronous Serial Interface)SSI（同步串行接口）模式可实现对绝对编码器的连接。

绝对编码器的位置由 SSI 链路读取。

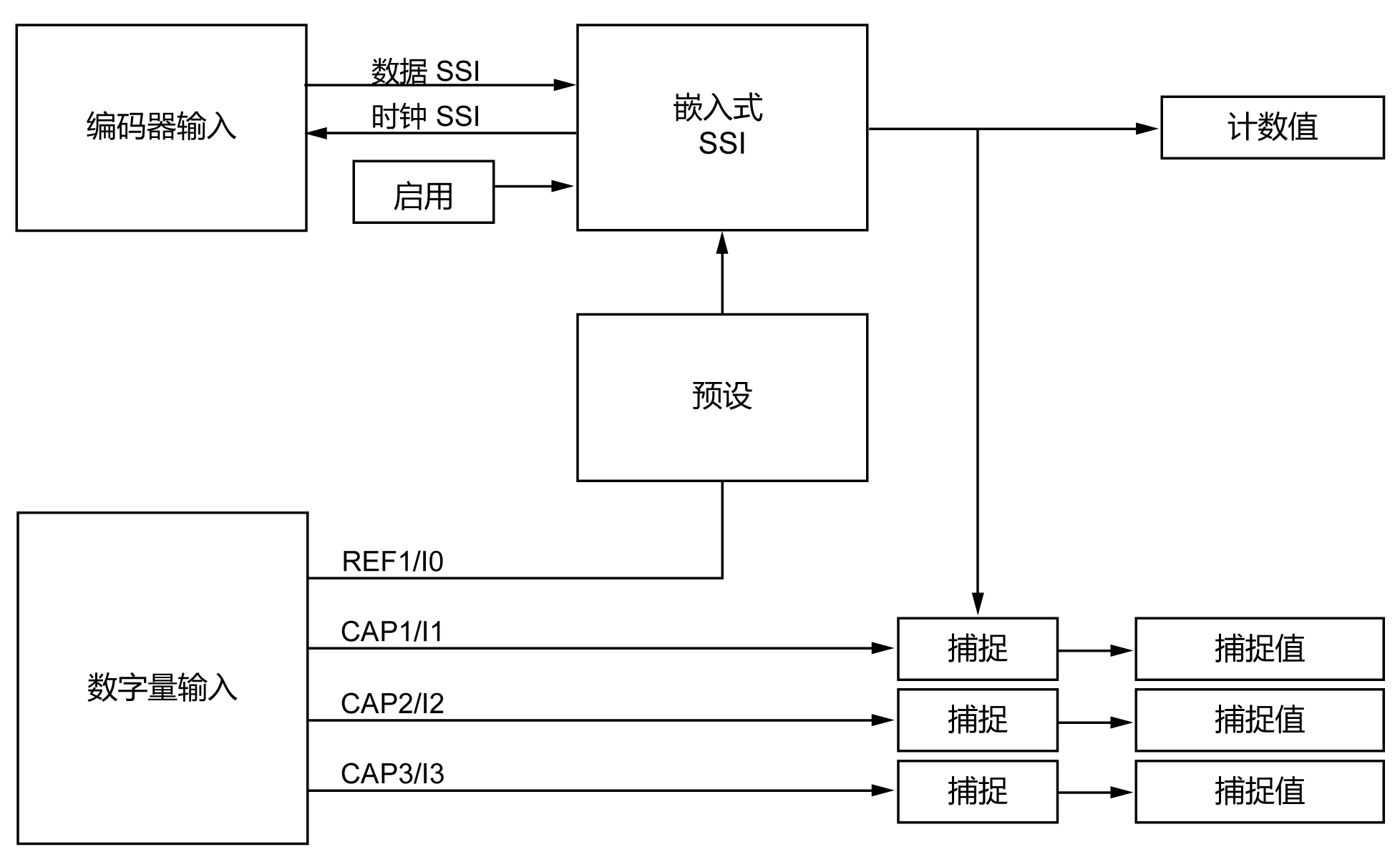

SSI 模式原理图

下图简要介绍 SSI 模式下的编码器：





I/O 映像

此变量被库用来识别功能块所适用的（增量或 SSI）编码器。
