EcoStruxure Machine Expert 脚本语言提供了一个用于实现序列自动化的强有力工具。您可以从 EcoStruxure Machine Expert 程序环境直接启动单个命令或者复杂的命令序列。有关脚本的详细信息，请参阅 EcoStruxure Machine Expert 编程指南。
Modicon M262 Logic/Motion Controller 只接受格式化为 FAT 或 FAT32 的 SD 卡。
SD 卡必须设有标签。如要添加标签：
1.将 SD 卡插入 PC。
2.右键单击 Windows 资源管理器上的驱动盘。
3.选择属性。
|
|
|
意外的设备操作 |
|
o在将此设备连接到控制器之前，您必须具有机器或过程的操作知识。 o确保防护措施已到位，以便任何可能的意外设备操作不会导致人身伤害或设备损坏。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
将 SD 卡插入到控制器的 SD 卡插槽时，固件将搜索并执行包含在 SD 卡中的脚本 (/sys/cmd/Script.cmd)。
如果移除设备电源，或者在应用程序的数据传输期间出现断电或通讯中断，则设备可能无法正常工作。如果出现断电或通讯中断，请再次尝试传输。如果在固件更新过程中出现断电或通讯中断，或者如果使用了无效固件，则设备可能无法正常工作。在这种情况下，使用有效的固件并重新尝试固件更新。
|
注意 |
|
设备无法操作 |
|
o传输一旦开始，不要中断应用程序的传输或固件更改。 o如传输因任何原因中断，则重新开始传输。 o在文件传输成功完成之前不要试图将设备投入使用。 |
|
不遵循上述说明可能导致设备损坏。 |
下面列出了脚本语法的规则：
o如果某行以 ";" 为开头，则表明该行是注释行。
o脚本文件中的最大行数为 50。
o如果在脚本文件中不遵守该语法，则不会执行该脚本文件。例如，这表示防火墙配置将保持上一个状态。
|
步骤 |
操作 |
|---|---|
|
1 |

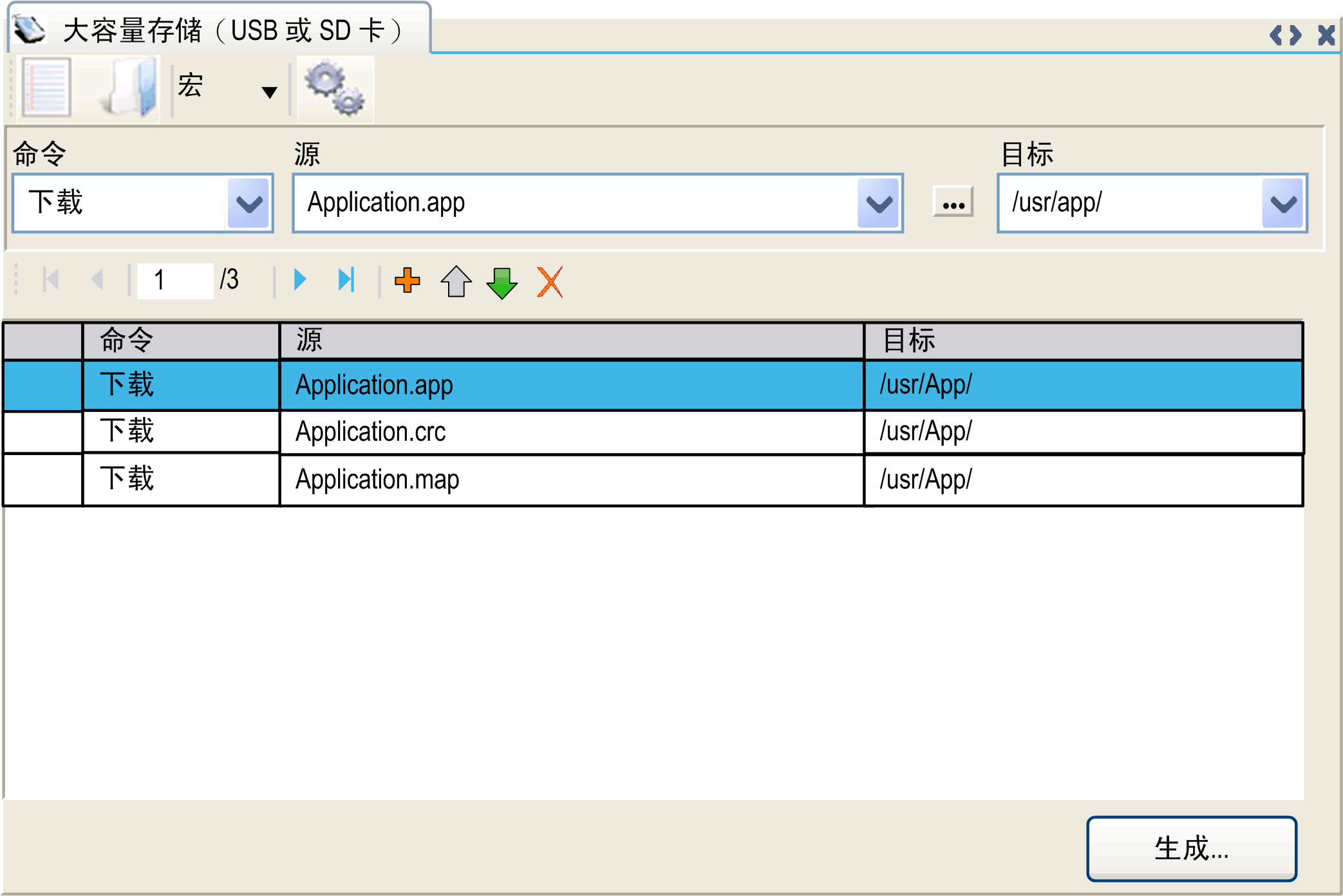

单击主菜单中的项目 > 大容量存储（USB 或 SDCard）： 结果：显示大容量存储（USB 或 SD 卡）：
|
|
2 |
单击 |
|
3 |
选择命令。 |
|
4 |
根据所选择的命令，选择源和目标。 |
下表介绍大容量存储（USB 或 SD 卡）选项卡：
|
元素 |
描述 |
|---|---|
|
新建 |
创建新脚本。 |
|
打开 |
打开脚本。 |
|
宏 |
插入宏。 宏是一系列的单个命令。宏有助于执行许多常见操作，例如上载应用程序、下载应用程序等。 |
|
生成 |
在 SD 卡上生成脚本及所有必要文件。 |
|
命令 |
基本指令。 |
|
源极 |
PC 或控制器上的源文件路径。 |
|
目标 |
PC 或控制器上的目标目录。 |
|
新增 |
添加脚本命令。 |
|
上移/下移 |
更改脚本命令顺序。 |
|
删除 |
删除脚本命令。 |
下表介绍了命令：
|
Command |
描述 |
源极 |
目标 |
语法 |
|---|---|---|---|---|
|
下载 |
将 SD 卡中的文件下载到控制器。 |
选择要下载的文件。 |
选择控制器目标目录。 |
'Download "/usr/Cfg/*"' |
|
SetNodeName |
设置控制器节点名称。 |
新的节点名称。 |
控制器节点名称 |
'SetNodeName "Name_PLC"' |
|
复位控制器的节点名称。 |
缺省节点名称。 |
控制器节点名称 |
'SetNodeName ""' |
|
|
上传 |
将控制器目录中包含的文件上载到 SD card. |
选择目录。 |
- |
'Upload "/usr/*"' |
|
删除 |
删除控制器目录中包含的文件。 注意： 删除 "*" 不会删除系统文件。 |
选择目录，输入具体文件名称 重要注意事项：缺省情况下，将选择所有目录文件。
|
- |
'Delete "/usr/SysLog/*"' |
|
重新启动 |
重新启动控制器（仅在脚本结束后可用）。 |
- |
- |
'重新启动' |
下表对宏进行了描述：
|
宏 |
描述 |
目录/文件 |
|---|---|---|
|
Download App |
将 SD 卡中的应用程序下载到控制器。 |
/usr/App/*.app /usr/App/*.crc |
|
Upload App |
将控制器中的应用程序上载到 SD 卡。 |
|
|
Download Sources |
将 SD 卡中的项目存档下载到控制器。 |
/usr/App/*.prj |
|
Upload Sources |
将控制器中的项目存档上载到 SD 卡。 |
|
|
Download Multi-files |
将 SD 卡中的多个文件下载到控制器目录。 |
由用户定义 |
|
Upload Log |
将控制器中的日志文件上载到 SD 卡。 |
/usr/Log/*.log |
您可以手动创建脚本，以用于将用户权限连同应用程序一起从控制器删除。此脚本必须包含以下命令：'Format "/usr/*" '。
，然后单击
。
