SetSerialConf：更改串行线路配置

功能描述

SetSerialConf 用于更改串行线路配置。

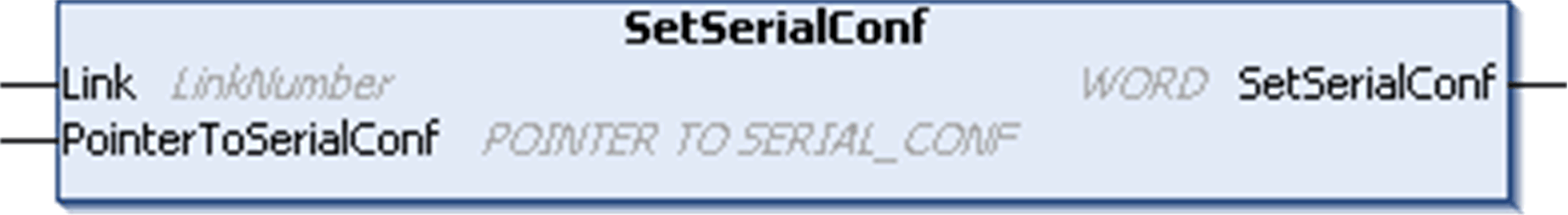

图形表示形式

注意：在执行编程时更改串行线路端口的配置，可能会中断与其他连接的设备正在进行的通讯。

警告

因配置更改导致失去控制

将程序投入使用前，请验证并测试 SetSerialConf 功能的所有参数。

不遵循上述说明可能导致人员伤亡或设备损坏。

参数描述

输入	类型	注释
Link	LinkNumber	LinkNumber 是通讯端口号。
PointerToSerialConf	指向 SERIAL_CONF 的指针	PointerToSerialConf 是配置结构的地址（SERIAL_CONF 类型的变量），新的配置参数存储在该地址中。ADR 标准功能必须用于定义关联指针。（请参见下面的示例。）如果为 0，请将应用程序缺省配置设置为串行线路。

输出	类型	注释
SetSerialConf	WORD	此功能返回： o0：新配置已设置 o255：拒绝新配置，原因是： o该功能正在使用中 o输入参数无效

输出

类型

注释

SetSerialConf

WORD

此功能返回：

o0：新配置已设置

o255：拒绝新配置，原因是：

o该功能正在使用中

o输入参数无效

示例

VAR

MySerialConf: SERIAL_CONF

result: WORD;

END_VAR

(*Get current configuration of serial line 1*)

GetSerialConf(1, ADR(MySerialConf));

(*Change to modbus RTU slave address 9*)

MySerialConf.Protocol := 0; (*Modbus RTU/Machine Expert protocol (in this case CodesysCompliant selects the protocol)*)

MySerialConf.CodesysCompliant := 0; (*Modbus RTU*)

MySerialConf.address := 9; (*Set modbus address to 9*)

(*Reconfigure the serial line 1*)

result := SetSerialConf(1, ADR(MySerialConf));
