GSM 调制解调器 SIM 卡服务

ConfigSim

简介

在使用 MODEM 库中的任一其他功能块之前，如果 GSM 调制解调器的 SIM 卡需要执行以下某一操作时，请仅使用 ConfigSim 功能块：

o输入 PIN 码。

o配置 SMS 中心电话号码。

o发送初始化命令。

然后可以直接使用其中一个专用 SMS 功能块。

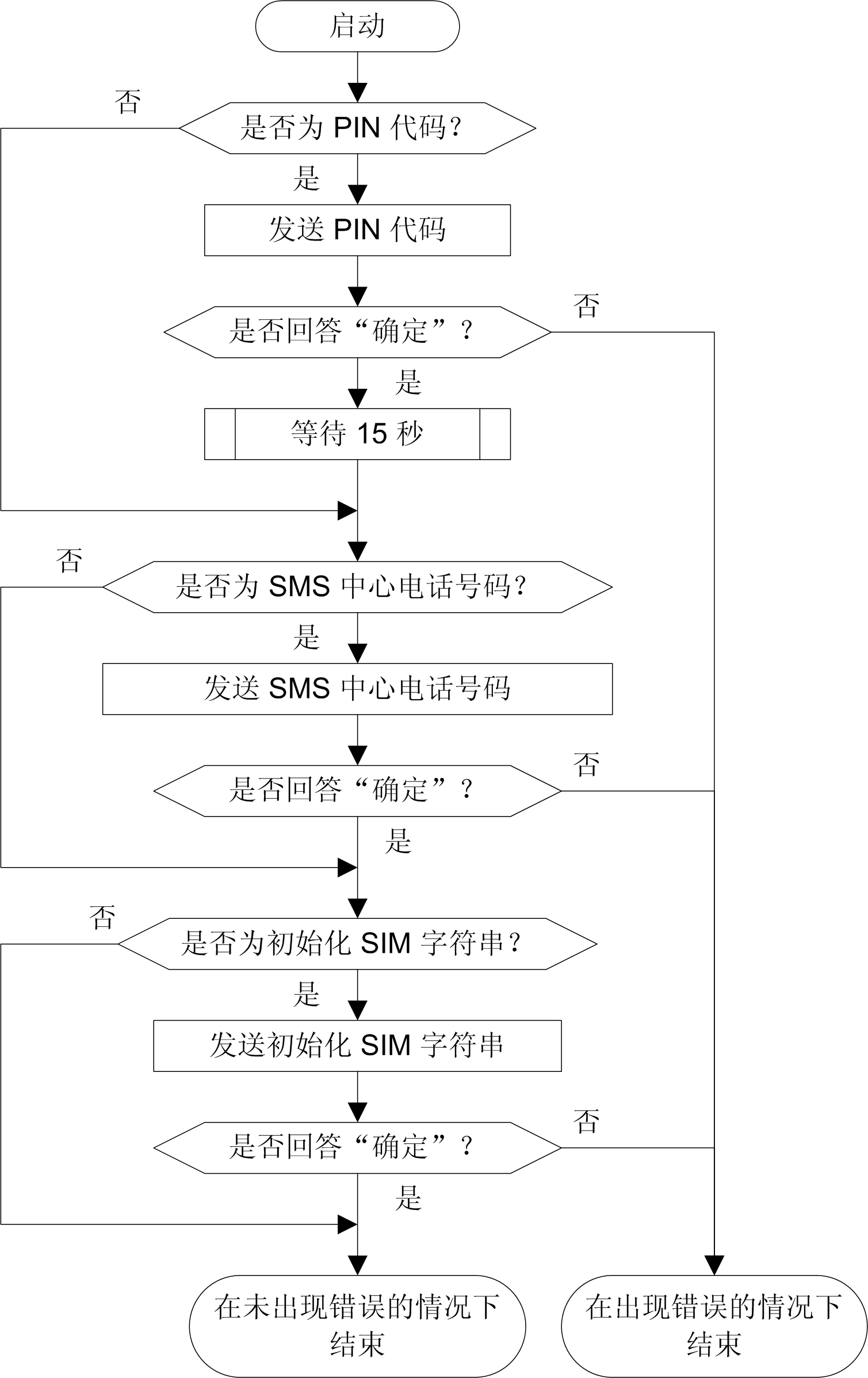

根据此流程图将不同的命令发送到 GSM 调制解调器：

警告

意外的设备操作

如果使用的 SR2MOD03 调制解调器所使用的 SIM 卡设有 PIN 码保护，那么必须在调制解调器配置编辑器中修改默认的初始化字符串。使用以下值替换 Hayes 复位命令的值：

'AT&F;E0;S0=2;Q0;V1;+WIND=0;+CBST=0,0,1;&W'

并使用 ConfigSim 功能块发送其他初始化命令，使用的值如下：

InitSimString 输入 = 'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'。

不遵循上述说明可能导致人员伤亡或设备损坏。

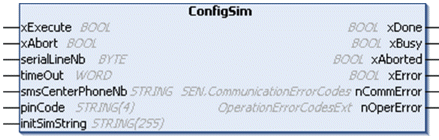

图形表示形式

I/O 变量介绍

输入	类型	说明
smsCenterPhoneNb	STRING	smsCenterPhoneNb 输入包含将在 SIM 卡中配置的 SMS 中心电话号码。如果为空，则不发送 SMS 中心电话号码，并且调制解调器使用实际号码。
pinCode	STRING(4)	pinCode 输入表示要发送的 SIM 卡的 PIN 码，用以解锁 SIM 卡。如果 pinCode 为空，则不发送 PIN 码。
initSimString	STRING(255)	initSimString 输入表示 SIM 卡的初始化字符串，该字符串在发送 PIN 和服务中心电话号码后发送。注：对于 SR2MOD03，使用以下值： 'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'

输入

类型

说明

smsCenterPhoneNb

STRING

smsCenterPhoneNb 输入包含将在 SIM 卡中配置的 SMS 中心电话号码。如果为空，则不发送 SMS 中心电话号码，并且调制解调器使用实际号码。

pinCode

STRING(4)

pinCode 输入表示要发送的 SIM 卡的 PIN 码，用以解锁 SIM 卡。如果 pinCode 为空，则不发送 PIN 码。

initSimString

STRING(255)

initSimString 输入表示 SIM 卡的初始化字符串，该字符串在发送 PIN 和服务中心电话号码后发送。

注：对于 SR2MOD03，使用以下值：

'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'

示例

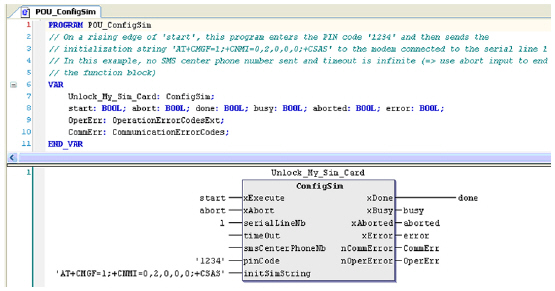

下图显示 ConfigSim 功能的声明和使用：
