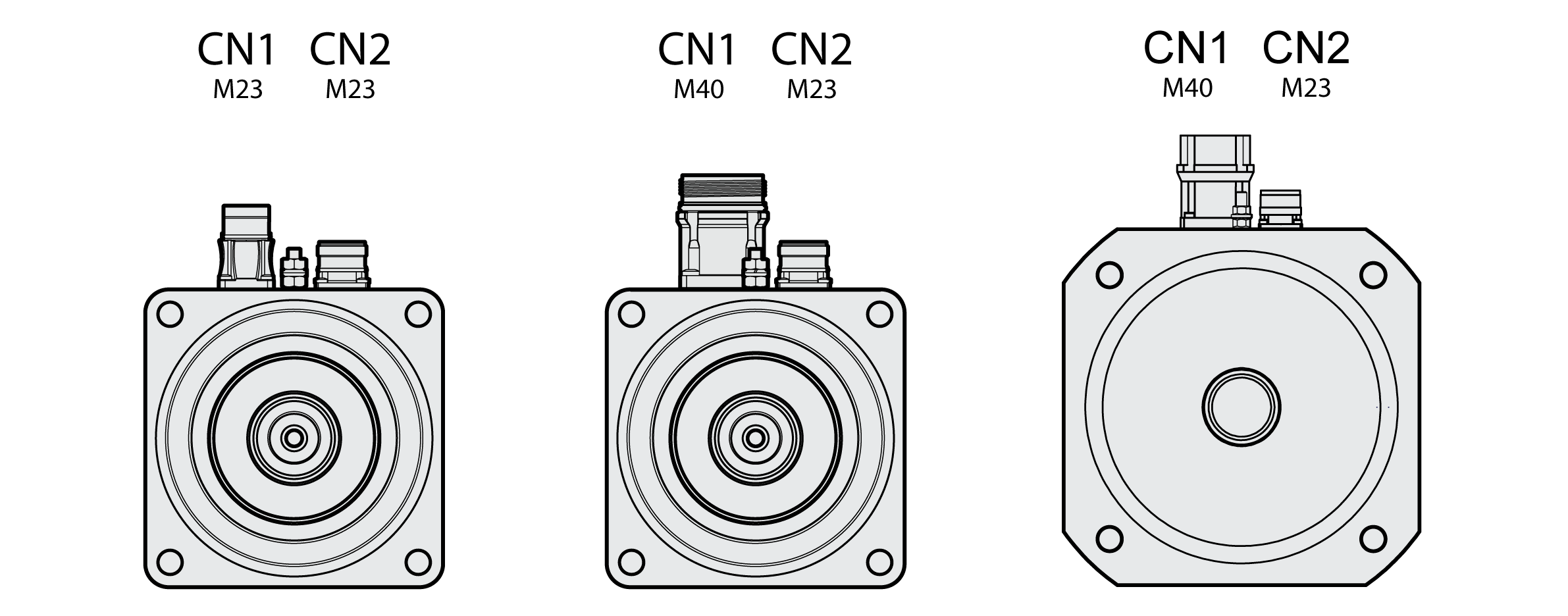

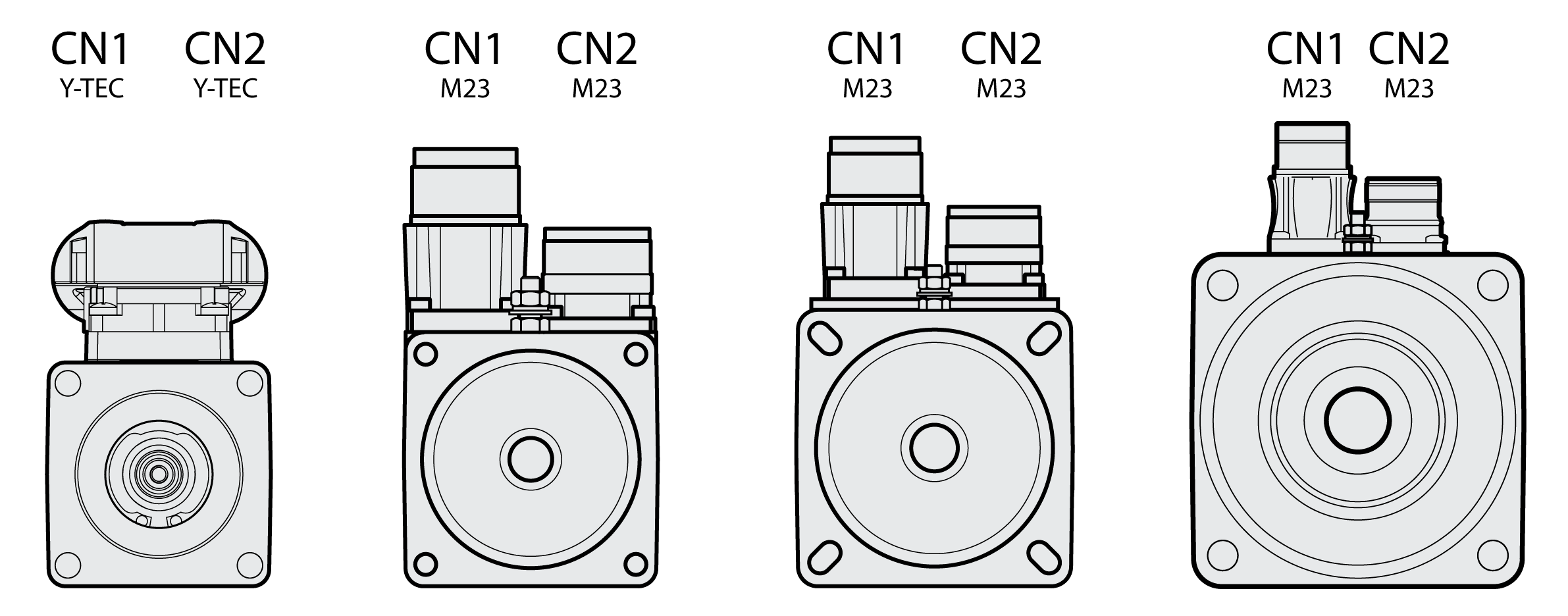

连接概述 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SH3040 |
SH3055 |
SH3070 |
SH3100 |
||||||||
|
|||||||||||
|
SH31401, SH31402 |
SH31403, SH31404 |
SH3205 |
|||||||||
|
|||||||||||
|
CN1 电机接头 CN2 编码器接口 |
|||||||||||

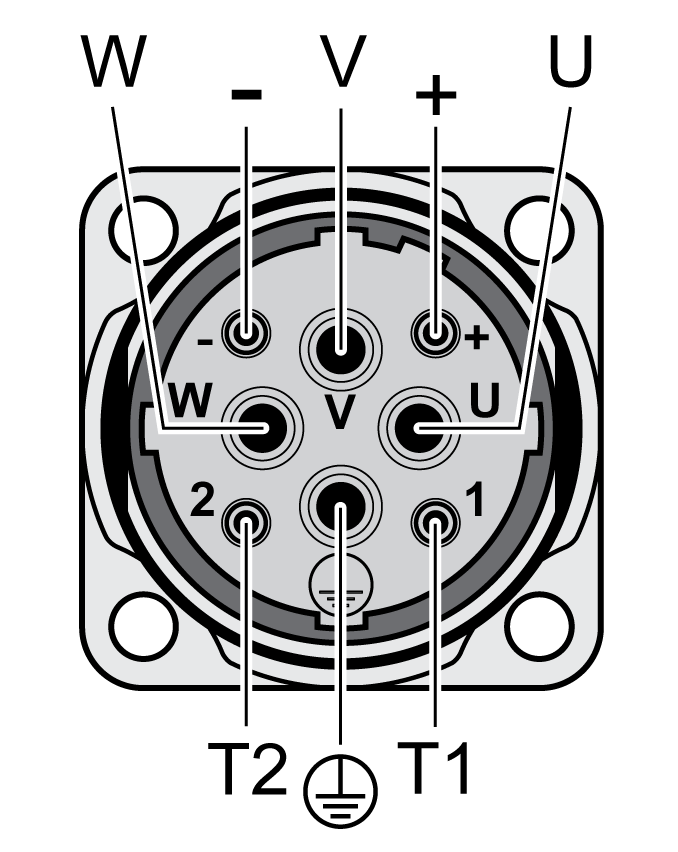

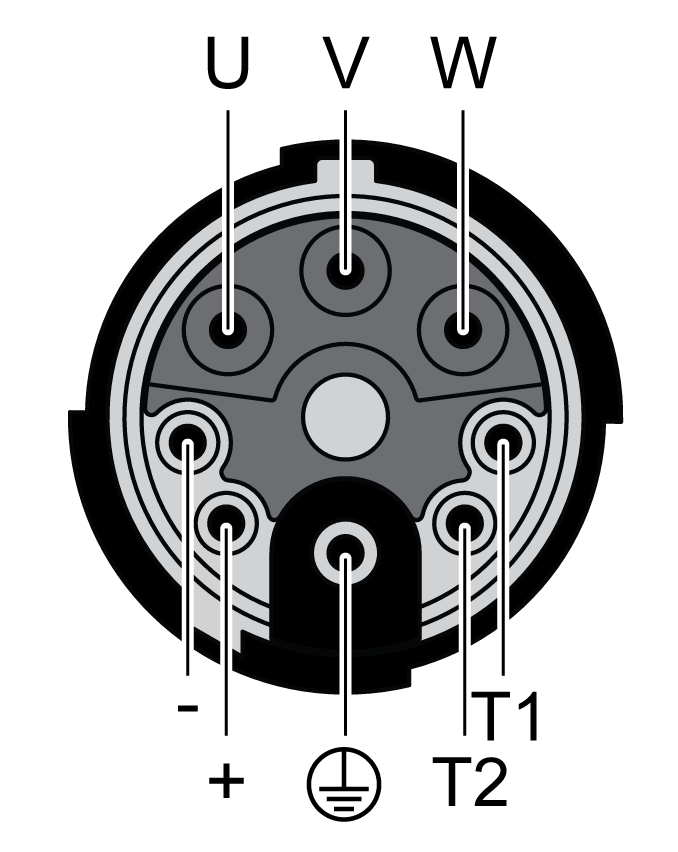

电机相位和抱闸接头的电机插头。
|
Y-TEC |
M23 |
M40 |
|
|
|
可在插头一章中找到合适的匹配插头。
抱闸和温度传感器的信号符合PELV的要求。
|
针脚 |
含义 |
电缆配件 芯线颜色和芯线编号 |
|---|---|---|
|
U |
电机相位 U |
BK L1 或 BK 1 |
|
V |
电机相位 V |
BK L2 或 BK 2 |
|
W |
电机相位 W |
BK L3 或 BK 3 |
|
PE |
地线 |
GN/YE |
|
+ |
抱闸电源电压 24Vdc |
WH 或 BK 8 |
|
- |
抱闸参考电位 0 Vdc |
GY 或 BK 7 |
|
T1 |
温度传感器 + |
BK 6 |
|
T2 |
温度传感器 - |
BK 5 |
|
SHLD |
屏蔽（在插头外壳上） |
|

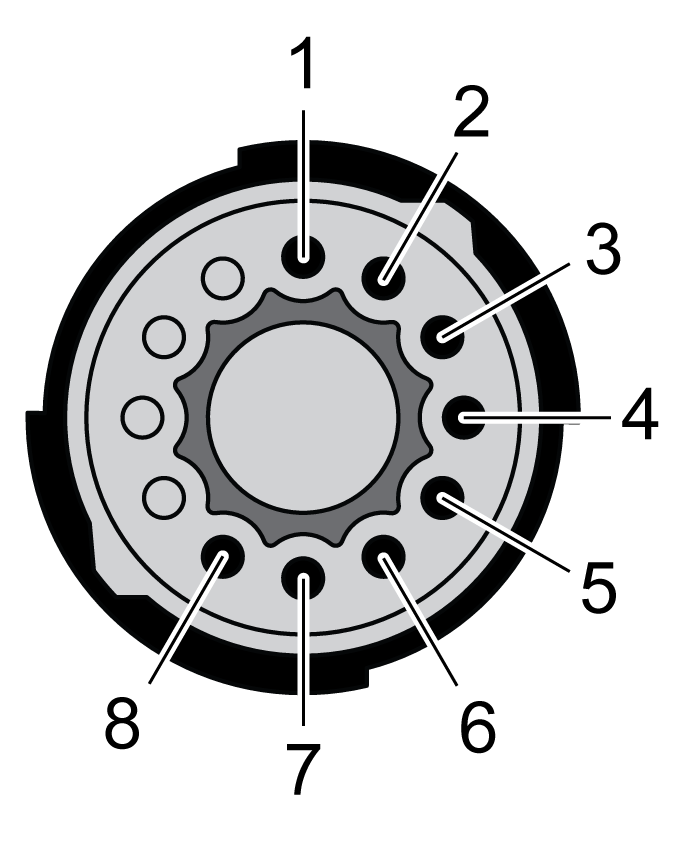

正余弦编码器连接用编码器插头（单圈和多圈）
可在插头一章中找到合适的匹配插头。
信号符合 PELV 的要求。
|
针脚 |
信号 |
含义 |
线对1) |
电缆配件 芯线颜色 |
|---|---|---|---|---|
|
1 |
COS_OUT |
余弦信号 |
2 |
GN |
|
2 |
REFCOS_OUT |
余弦信号基准电压，2.5 V |
2 |
YE |
|
3 |
SIN_OUT |
正弦信号 |
1 |
WH |
|
4 |
REFSIN_OUT |
正弦信号基准电压，2.5 V |
1 |
BN |
|
5 |
DATA+ |
接收数据，发送数据 |
3 |
GY |
|
6 |
DATA- |
接收数据，发送数据，反向 |
3 |
PK |
|
7 |
ENC+10V |
7...12 V 电源电压 |
4 |
RD |
|
8 |
ENC_0V |
参考电位2) |
4 |
BL |
|
|
SHLD |
屏蔽（在插头外壳上） |
|
|
|
1) 信号对必须扭转引导 2) 电源电压的 ENC_0V 接口与编码器外壳无连接。 |
||||

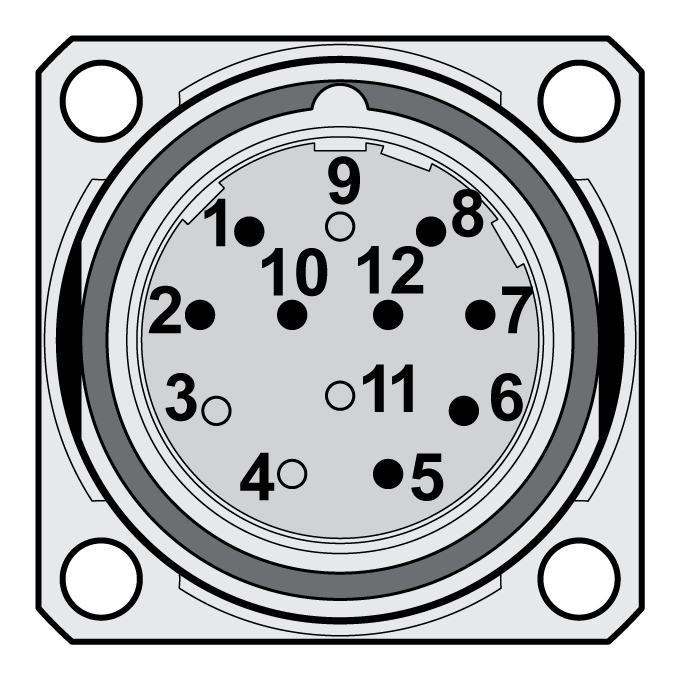

正余弦编码器连接用编码器插头（单圈和多圈）
可在插头一章中找到合适的匹配插头。
信号符合 PELV 的要求。
|
针脚 |
信号 |
含义 |
电缆配件 芯线颜色 |
|---|---|---|---|
|
1 |
REFCOS_OUT |
余弦信号基准电压，2.5 V |
YE |
|
2 |
DATA+ |
接收数据，发送数据 |
GY |
|
5 |
SIN_OUT |
正弦信号 |
WH |
|
6 |
REFSIN_OUT |
正弦信号基准电压，2.5 V |
BN |
|
7 |
DATA- |
接收数据，发送数据，反向 |
PK |
|
8 |
COS_OUT |
余弦信号 |
GN |
|
10 |
ENC_0V |
参考电位1) |
BL |
|
12 |
ENC+10V |
7...12 V 电源电压 |
RD |
|
|
SHLD |
屏蔽（在插头外壳上） |
|
|
1) 电源电压的 ENC_0V 接口与编码器外壳无连接。 |
|
||
