尺寸

尺寸

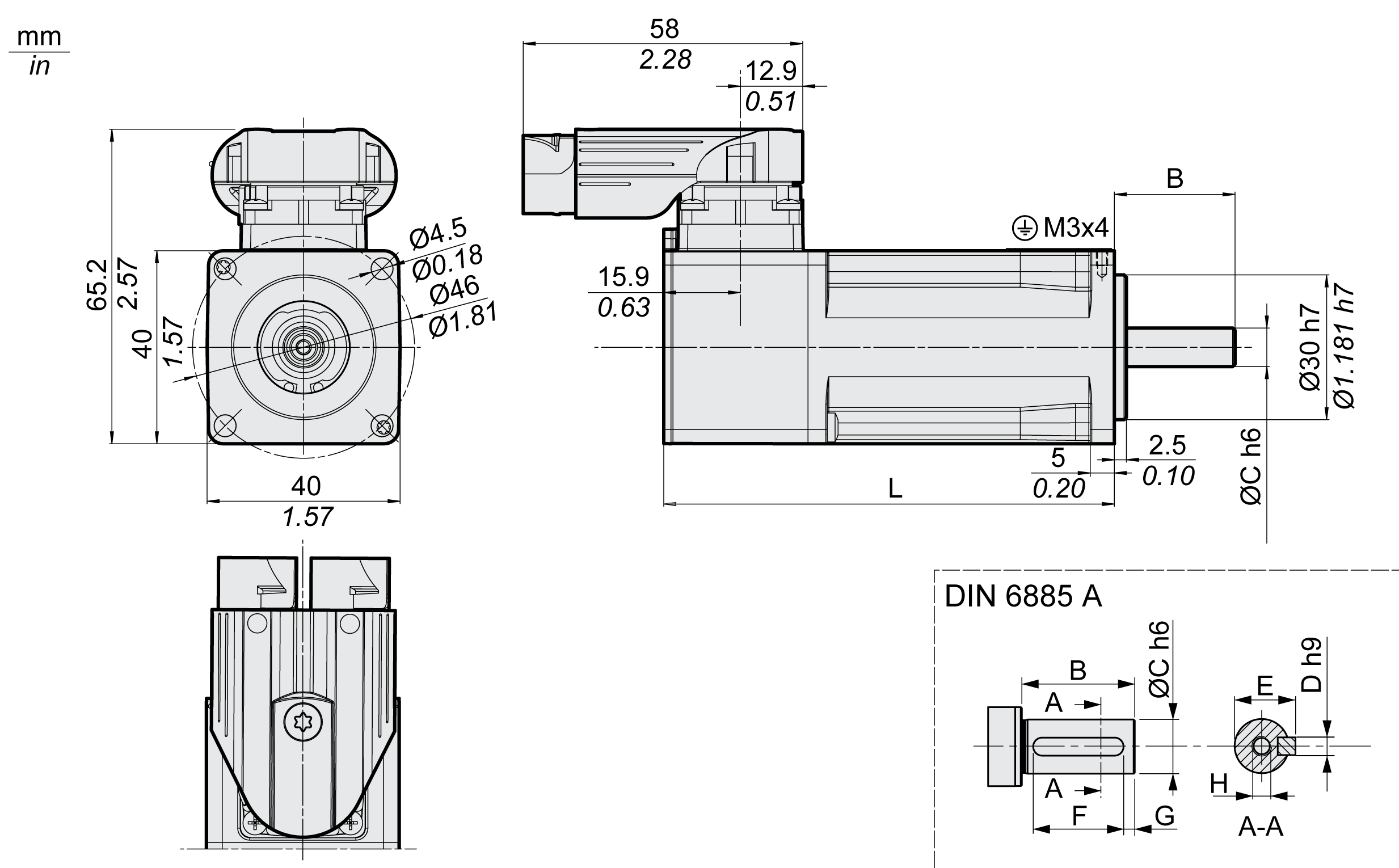

SH3040 尺寸


SH3...			0401	0402
L	无抱闸时的长度	mm (in)	73.4 (2.89)	93.4 (3.68)
L	有抱闸时的长度	mm (in)	99.4 (3.91)	119.4 (4.7)
B	轴长度	mm (in)	25 (0.98)	25 (0.98)
C	轴径	mm (in)	8 (0.31)	8 (0.31)
D	棱键宽度	mm (in)	3 (0.12)	3 (0.12)
E	带有棱键的轴的宽度	mm (in)	9.2 (0.36)	9.2 (0.36)
F	棱键长度	mm (in)	12 (0.47)	12 (0.47)
G	棱键与轴端的间距	mm (in)	4 (0.16)	4 (0.16)
H	轴内螺纹		DIN 332 DS M3 x 9	DIN 332 DS M3 x 9
	棱键		DIN 6885-A3x3x12	DIN 6885-A3x3x12

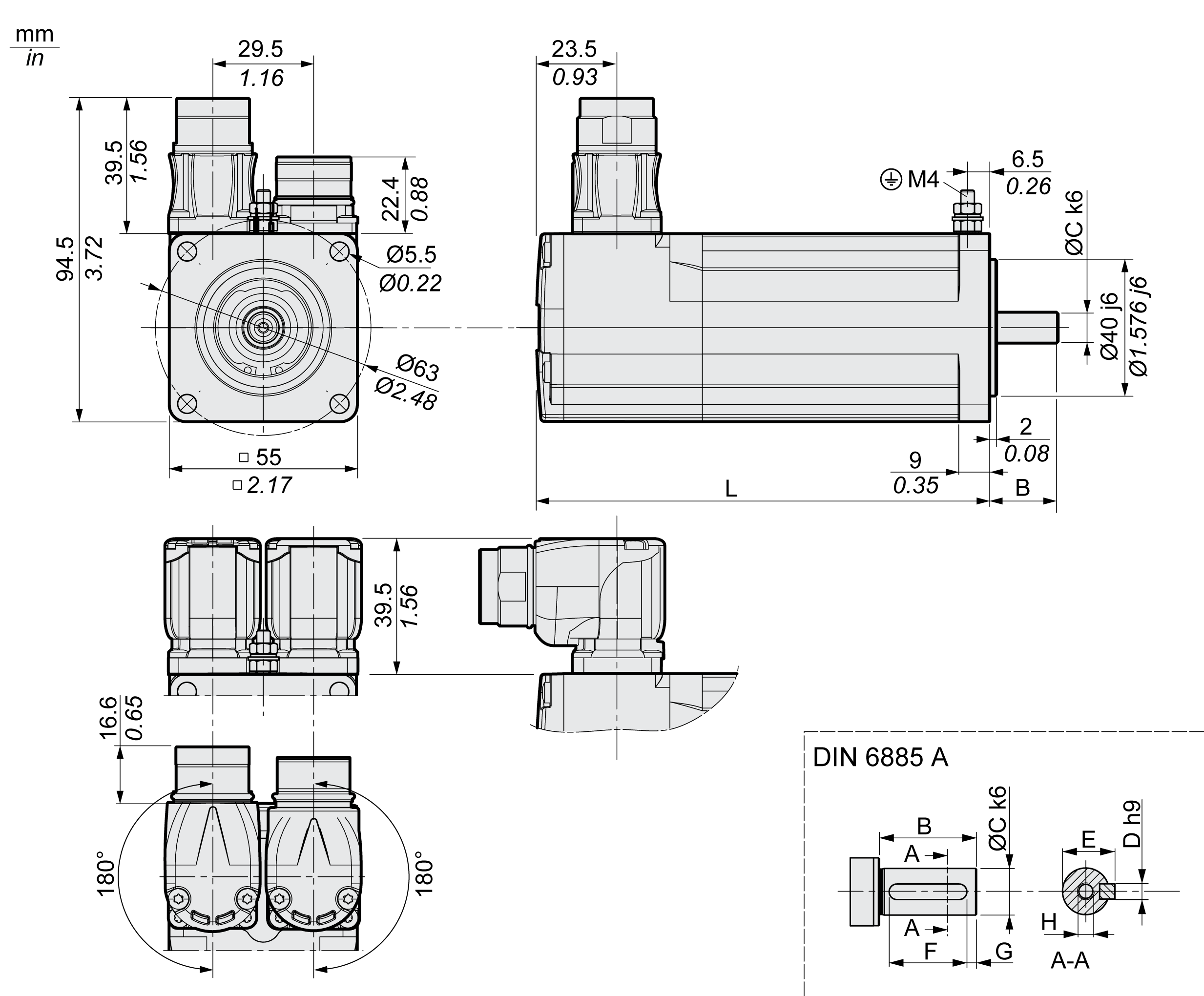

SH3055 尺寸


SH3...			0551	0552	0553
L	无抱闸时的长度	mm (in)	132.5 (5.22)	154.4 (6.08)	176.5 (6.95)
L	有抱闸时的长度	mm (in)	159 (6.26)	181 (7.13)	203 (7.99)
B	轴长度	mm (in)	20 (0.79)	20 (0.79)	20 (0.79)
C	轴径	mm (in)	9 (0.35)	9 (0.35)	9 (0.35)
D	棱键宽度	mm (in)	3 (0.12)	3 (0.12)	3 (0.12)
E	带有棱键的轴的宽度	mm (in)	10.2 (0.4)	10.2 (0.4)	10.2 (0.4)
F	棱键长度	mm (in)	12 (0.47)	12 (0.47)	12 (0.47)
G	棱键与轴端的间距	mm (in)	4 (0.16)	4 (0.16)	4 (0.16)
H	轴内螺纹		DIN 332-D M3	DIN 332-D M3	DIN 332-D M3
	棱键		DIN 6885-A3x3x12	DIN 6885-A3x3x12	DIN 6885-A3x3x12

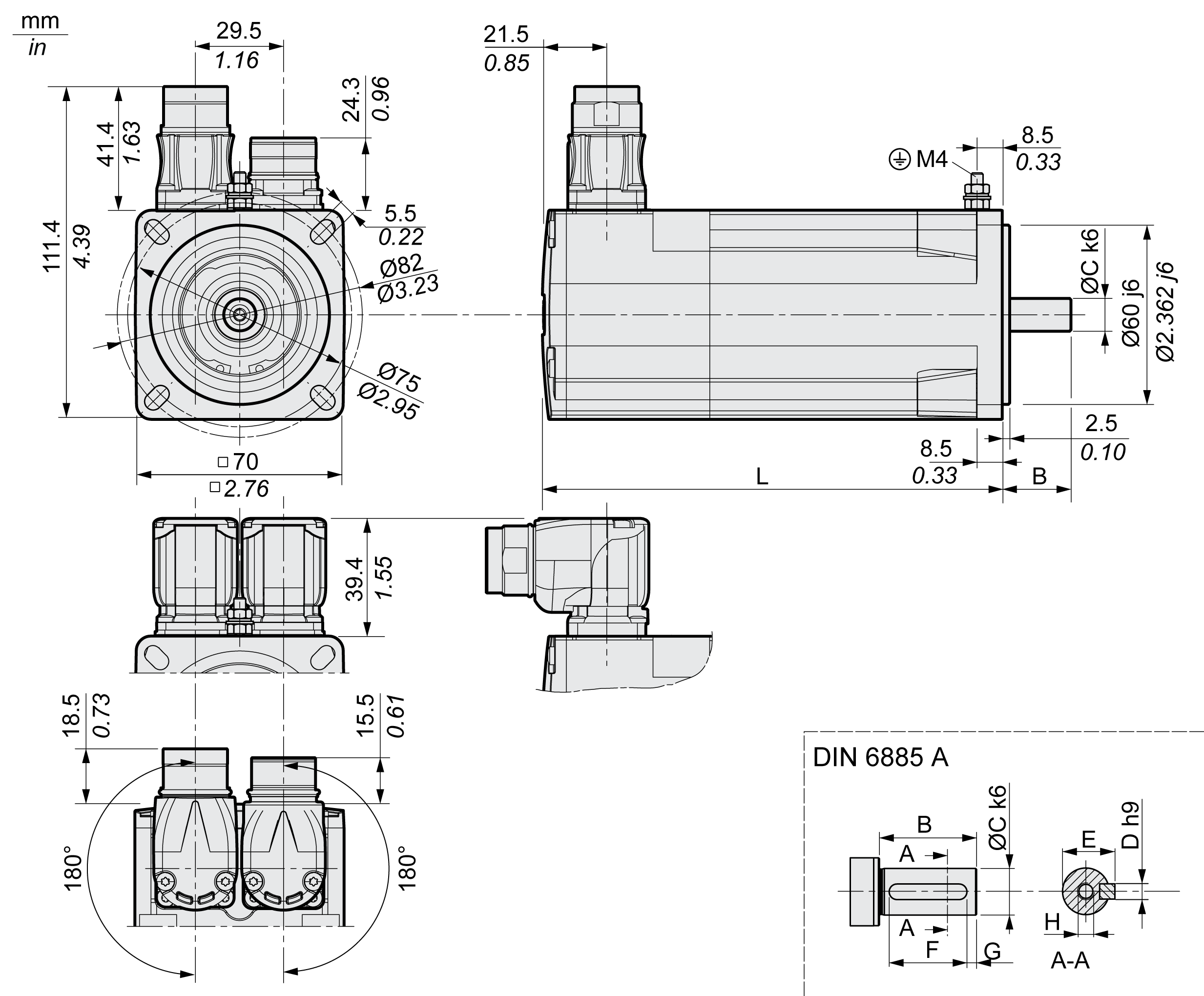

SH3070 尺寸


SH3...			0701	0702	0703
L	无抱闸时的长度	mm (in)	154 (6.06)	187 (7.36)	220 (8.66)
L	有抱闸时的长度	mm (in)	180 (7.09)	213 (8.39)	254 (10)
B	轴长度	mm (in)	23 (0.91)	23 (0.91)	30 (1.18)
C	轴径	mm (in)	11 (0.43)	11 (0.43)	14 (0.55)
D	棱键宽度	mm (in)	4 (0.16)	4 (0.16)	5 (0.2)
E	带有棱键的轴的宽度	mm (in)	12.5 (0.49)	12.5 (0.49)	16 (0.63)
F	棱键长度	mm (in)	18 (0.71)	18 (0.71)	20 (0.79)
G	棱键与轴端的间距	mm (in)	2.5 (0.1)	2.5 (0.1)	5 (0.2)
H	轴内螺纹		DIN 332-D M4	DIN 332-D M4	DIN 332-D M5
	棱键		DIN 6885-A4x4x18	DIN 6885-A4x4x18	DIN 6885-A4x4x20

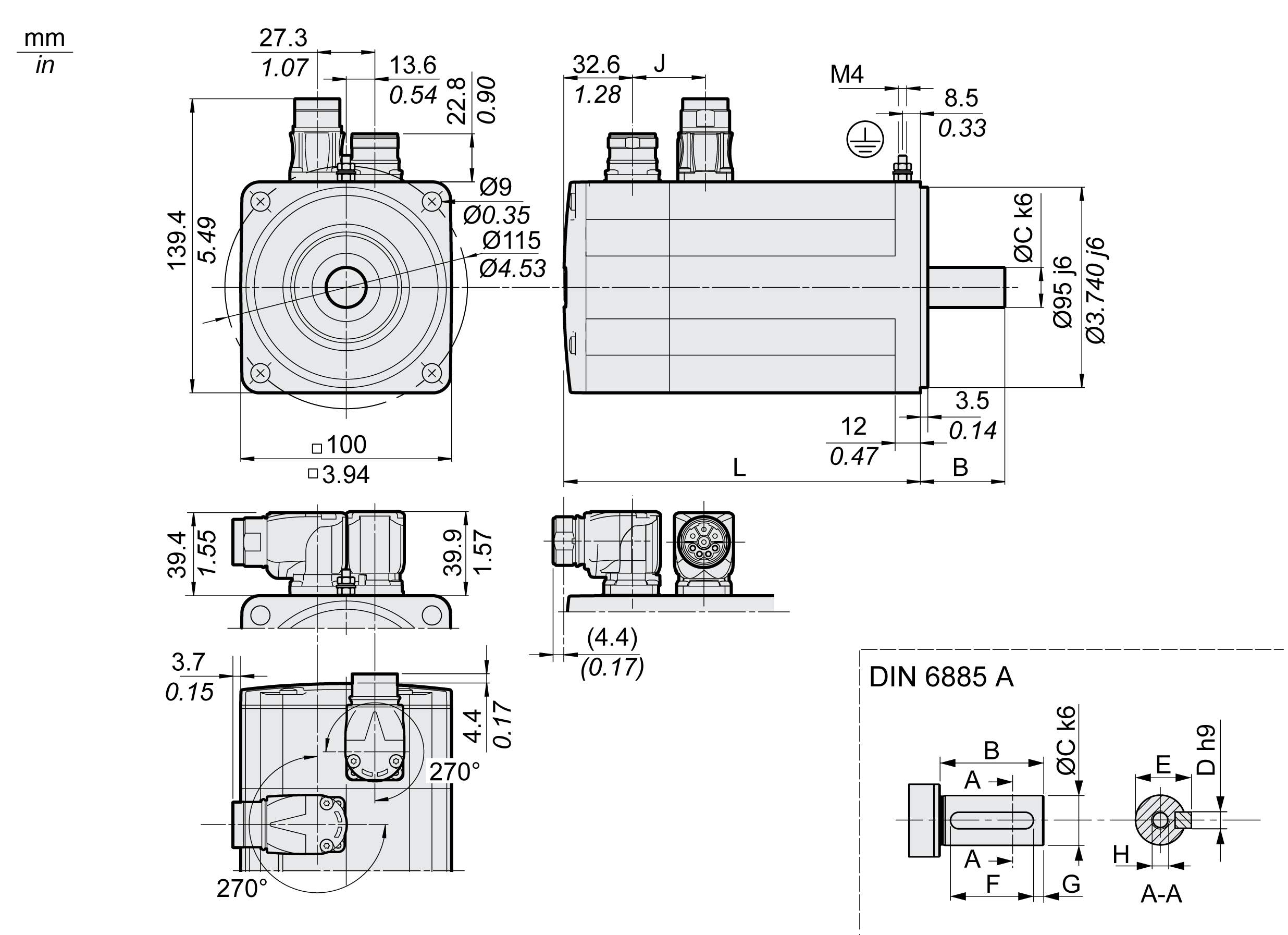

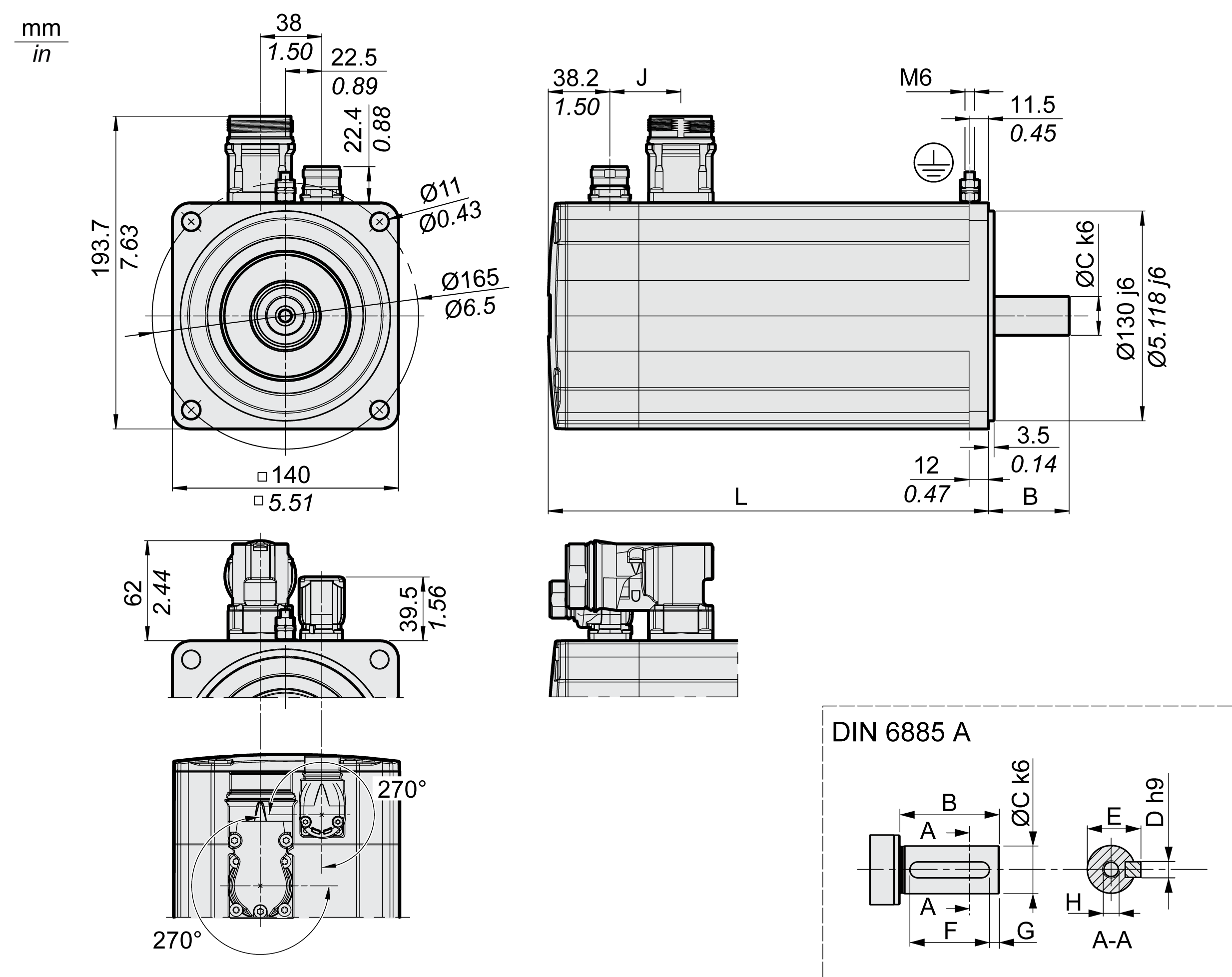

SH3100 尺寸

硬件版本 ≥RS02：


SH3...			1001	1002	1003	1004
L	无抱闸时的长度	mm (in)	168.5 (6.63)	204.5 (8.05)	240.5 (9.47)	276.5 (10.89)
L	有抱闸时的长度	mm (in)	199.5 (7.85)	235.5 (9.27)	271.5 (10.69)	307.5 (12.11)
B	轴长度	mm (in)	40 (1.57)	40 (1.57)	40 (1.57)	50 (1.97)
C	轴径	mm (in)	19 (0.75)	19 (0.75)	19 (0.75)	24 (0.94)
D	棱键宽度	mm (in)	6 (0.24)	6 (0.24)	6 (0.24)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	21.5 (0.85)	21.5 (0.85)	21.5 (0.85)	27 (1.06)
F	棱键长度	mm (in)	30 (1.18)	30 (1.18)	30 (1.18)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M6	DIN 332-D M6	DIN 332-D M6	DIN 332-D M8
J	无抱闸时的插头间距	mm (in)	34.5 (1.36)	34.5 (1.36)	34.5 (1.36)	34.5 (1.36)
J	有抱闸时的插头间距	mm (in)	29.8 (1.17)	29.8 (1.17)	29.8 (1.17)	29.8 (1.17)
	棱键		DIN 6885-A6x6x30	DIN 6885-A6x6x30	DIN 6885-A6x6x30	DIN 6885-A8x7x40

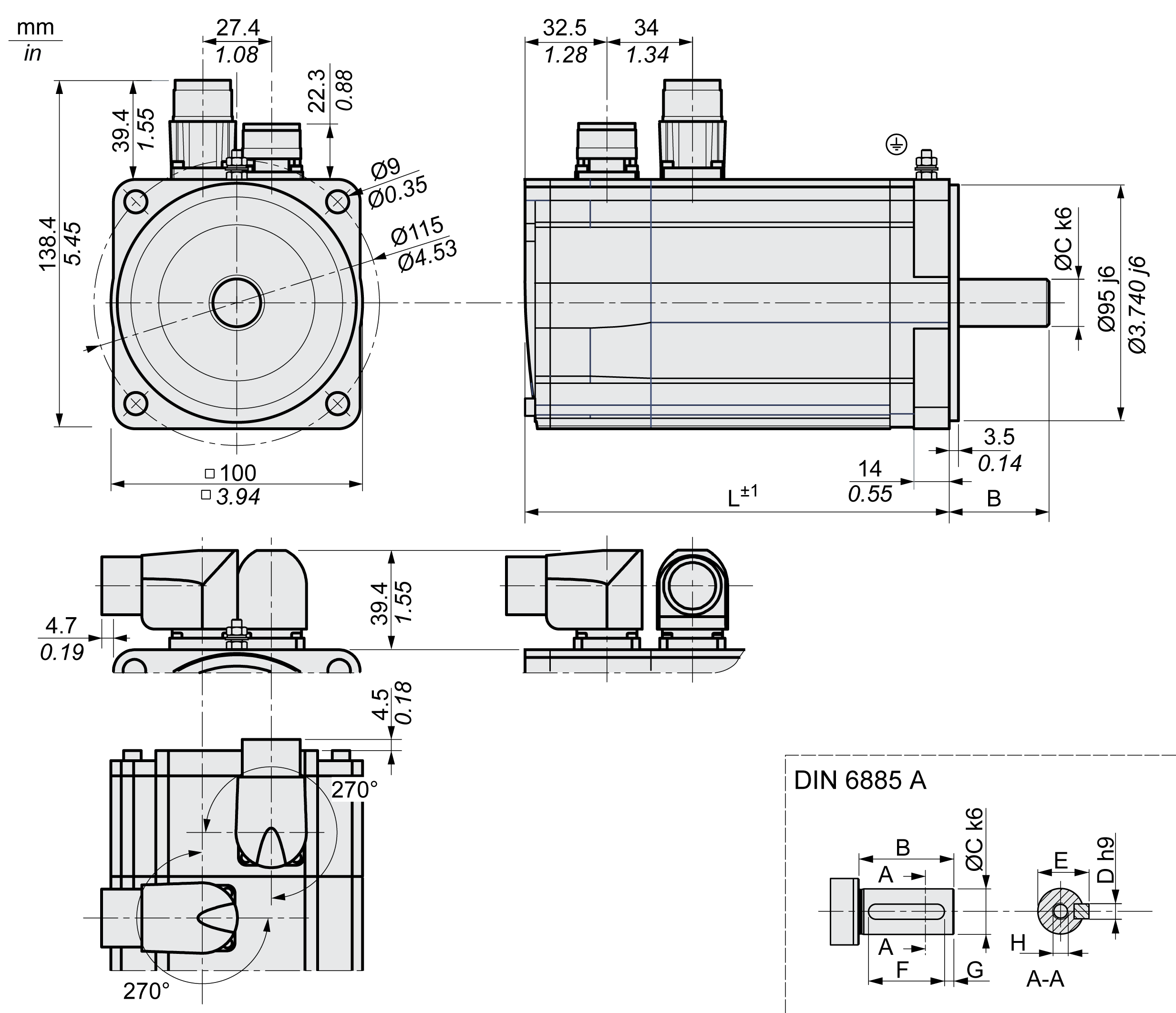

SH3100 尺寸

硬件版本 <RS02：


SH3...			1001	1002	1003	1004
L	无抱闸时的长度	mm (in)	168.5 (6.63)	204.5 (8.05)	240.5 (9.47)	276.5 (10.89)
L	有抱闸时的长度	mm (in)	199.5 (7.85)	235.5 (9.27)	271.5 (10.69)	307.5 (12.11)
B	轴长度	mm (in)	40 (1.57)	40 (1.57)	40 (1.57)	50 (1.97)
C	轴径	mm (in)	19 (0.75)	19 (0.75)	19 (0.75)	24 (0.94)
D	棱键宽度	mm (in)	6 (0.24)	6 (0.24)	6 (0.24)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	21.5 (0.85)	21.5 (0.85)	21.5 (0.85)	27 (1.06)
F	棱键长度	mm (in)	30 (1.18)	30 (1.18)	30 (1.18)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M6	DIN 332-D M6	DIN 332-D M6	DIN 332-D M8
	棱键		DIN 6885-A6x6x30	DIN 6885-A6x6x30	DIN 6885-A6x6x30	DIN 6885-A8x7x40

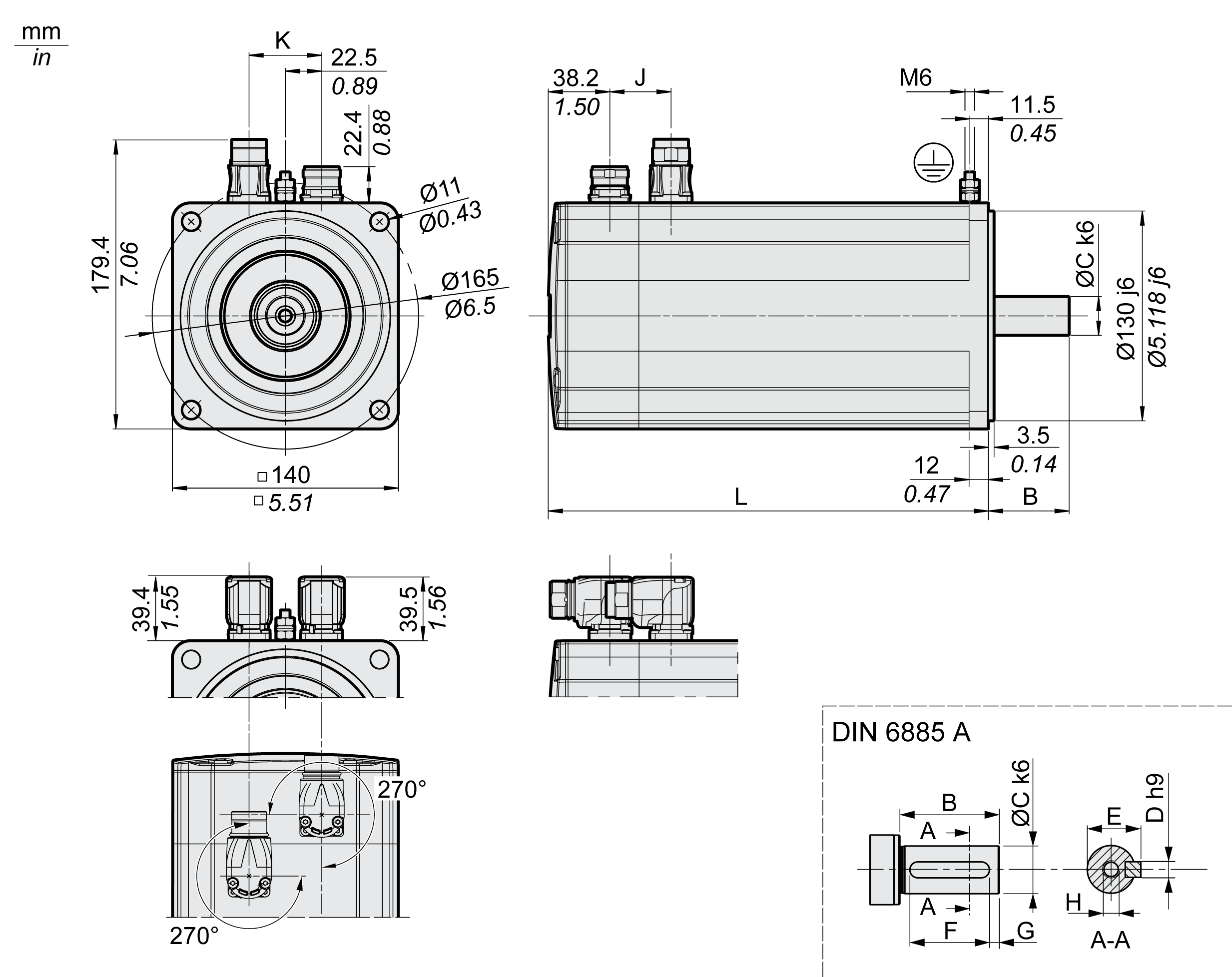

SH3140 尺寸

硬件版本 ≥RS02：


SH3...			1401	1402
L	无抱闸时的长度	mm (in)	217.5 (8.56)	272.5 (10.73)
L	有抱闸时的长度	mm (in)	255.5 (10.06)	310.5 (12.22)
B	轴长度	mm (in)	50 (1.97)	50 (1.97)
C	轴径	mm (in)	24 (0.94)	24 (0.94)
D	棱键宽度	mm (in)	8 (0.31)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	28 (1.1)	28 (1.1)
F	棱键长度	mm (in)	40 (1.57)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M8	DIN 332-D M8
J	无抱闸时的插头间距1	mm (in)	38 (1.5)	38 (1.5)
J	有抱闸时的插头间距1	mm (in)	35 (1.38)	35 (1.38)
K	无抱闸时的插头间距2	mm (in)	45 (1.77)	45 (1.77)
K	有抱闸时的插头间距2	mm (in)	38 (1.5)	38 (1.5)
	棱键		DIN 6885-A8x7x40	DIN 6885-A8x7x40


SH3...			1403	1404
L	无抱闸时的长度	mm (in)	327.5 (12.89)	382.5 (15.06)
L	有抱闸时的长度	mm (in)	365.5 (14.39)	420.5 (16.56)
B	轴长度	mm (in)	50 (1.97)	50 (1.97)
C	轴径	mm (in)	24 (0.94)	24 (0.94)
D	棱键宽度	mm (in)	8 (0.31)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	28 (1.1)	28 (1.1)
F	棱键长度	mm (in)	40 (1.57)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M8	DIN 332-D M8
J	无抱闸时的插头间距	mm (in)	44 (1.73)	44 (1.73)
J	有抱闸时的插头间距	mm (in)	35 (1.38)	35 (1.38)
	棱键		DIN 6885-A8x7x40	DIN 6885-A8x7x40

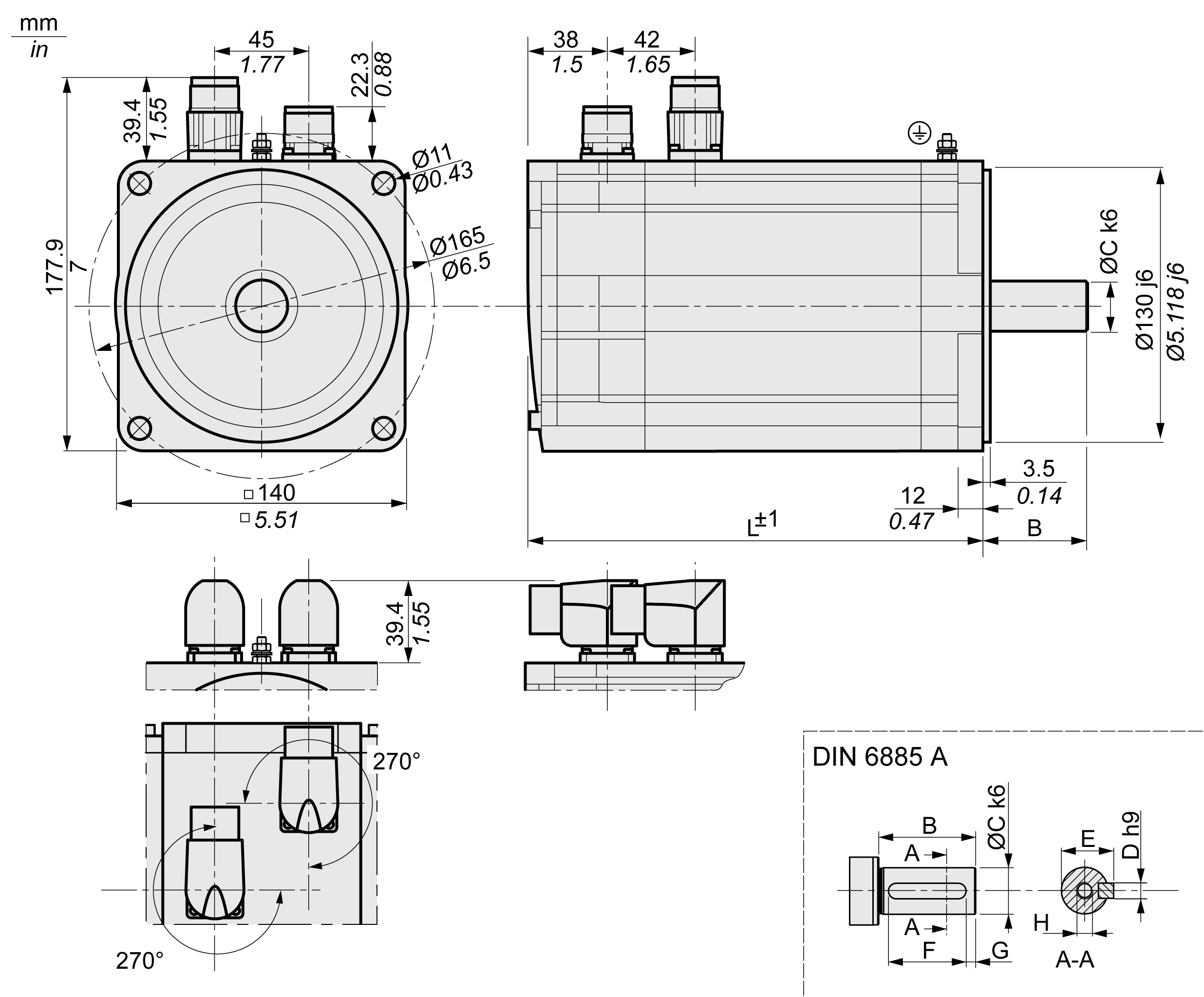

SH3140 尺寸

硬件版本 <RS02：


SH3...			1401	1402
L	无抱闸时的长度	mm (in)	217.5 (8.56)	272.5 (10.73)
L	有抱闸时的长度	mm (in)	255.5 (10.06)	310.5 (12.22)
B	轴长度	mm (in)	50 (1.97)	50 (1.97)
C	轴径	mm (in)	24 (0.94)	24 (0.94)
D	棱键宽度	mm (in)	8 (0.31)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	28 (1.1)	28 (1.1)
F	棱键长度	mm (in)	40 (1.57)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M8	DIN 332-D M8
	棱键		DIN 6885-A8x7x40	DIN 6885-A8x7x40

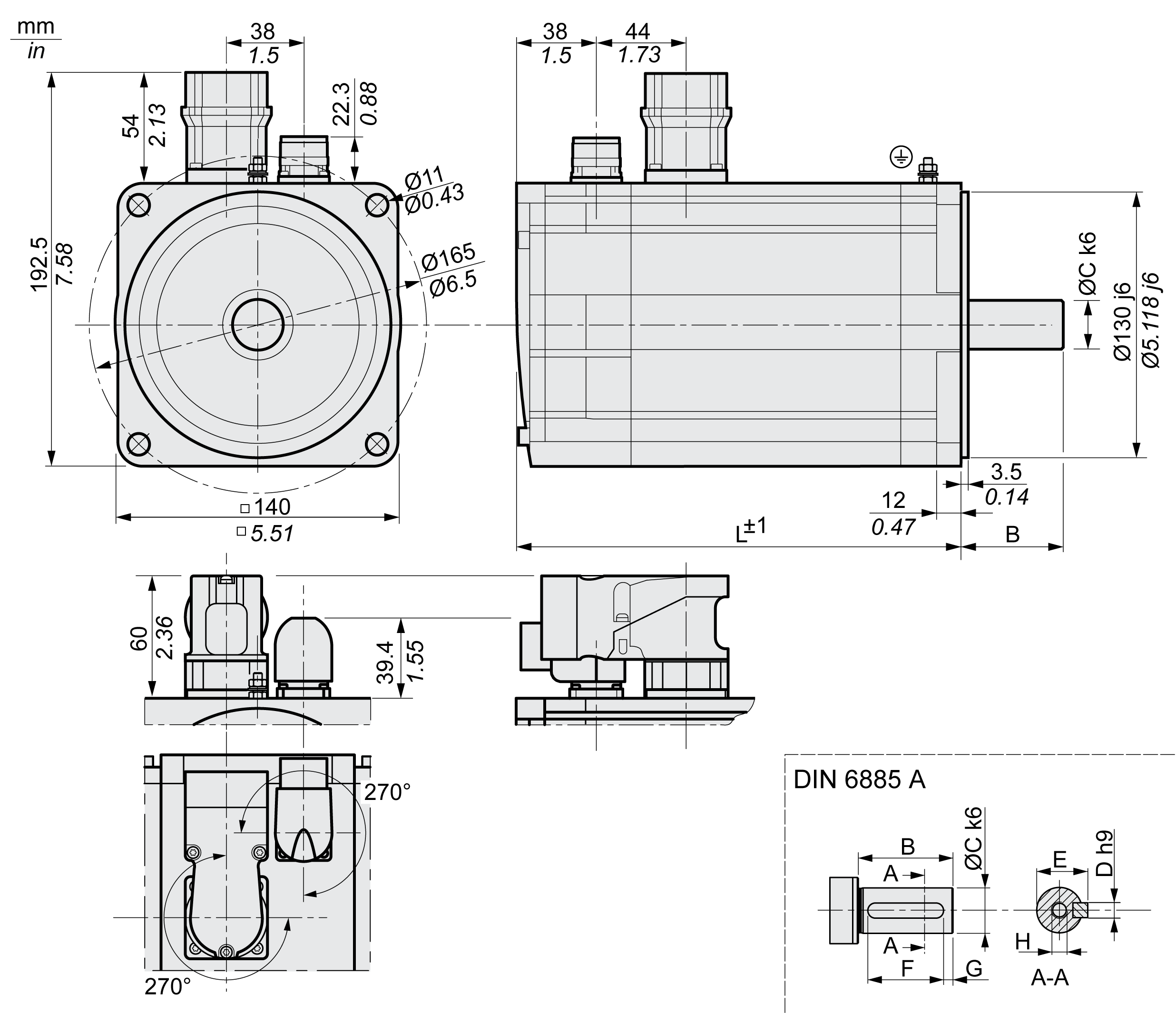

SH3...			1403	1404
L	无抱闸时的长度	mm (in)	327.5 (12.89)	382.5 (15.06)
L	有抱闸时的长度	mm (in)	365.5 (14.39)	420.5 (16.56)
B	轴长度	mm (in)	50 (1.97)	50 (1.97)
C	轴径	mm (in)	24 (0.94)	24 (0.94)
D	棱键宽度	mm (in)	8 (0.31)	8 (0.31)
E	带有棱键的轴的宽度	mm (in)	28 (1.1)	28 (1.1)
F	棱键长度	mm (in)	40 (1.57)	40 (1.57)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M8	DIN 332-D M8
	棱键		DIN 6885-A8x7x40	DIN 6885-A8x7x40

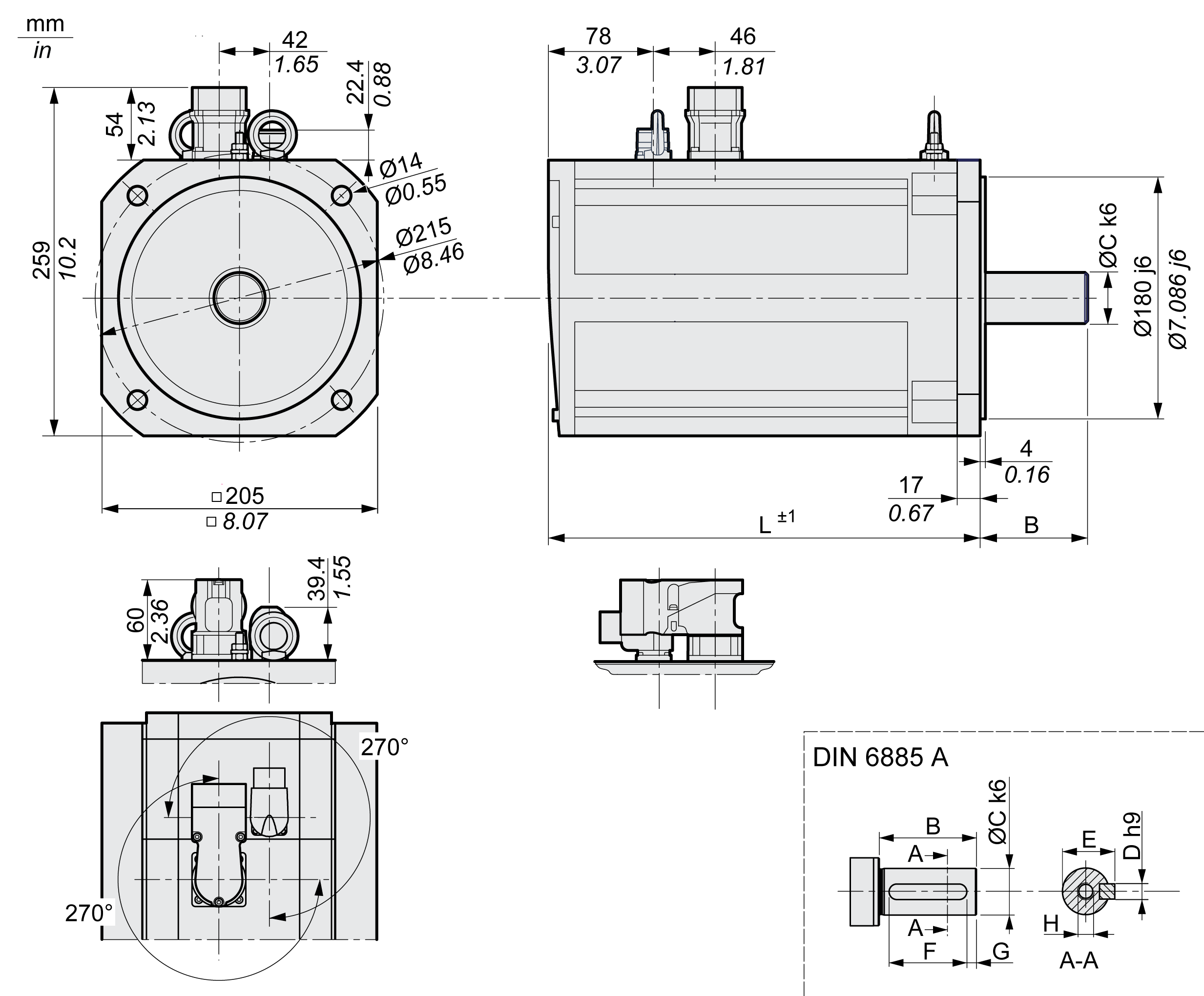

SH3205 尺寸


SH3...			2051	2052	2053
L	无抱闸时的长度	mm (in)	321 (12.64)	405 (15.94)	489 (19.25)
L	有抱闸时的长度	mm (in)	370.5 (14.59)	454.5 (17.89)	538.5 (21.2)
B	轴长度	mm (in)	80 (3.15)	80 (3.15)	80 (3.15)
C	轴径	mm (in)	38 (1.5)	38 (1.5)	38 (1.5)
D	棱键宽度	mm (in)	10 (0.39)	10 (0.39)	10 (0.39)
E	带有棱键的轴的宽度	mm (in)	43 (1.69)	43 (1.69)	43 (1.69)
F	棱键长度	mm (in)	70 (2.76)	70 (2.76)	70 (2.76)
G	棱键与轴端的间距	mm (in)	5 (0.2)	5 (0.2)	5 (0.2)
H	轴内螺纹		DIN 332-D M12	DIN 332-D M12	DIN 332-D M12
	棱键		DIN 6885-A10x8x70	DIN 6885-A10x8x70	DIN 6885-A10x8x70
