连接 TM2DDO16UK 模块
简介
TM2DDO16UK 是一种 16 通道晶体管输出模块。
该模块配有一个用于连接输出的 HE10 连接器。
接线规则
请参阅接线要求。
TM2DDO16UK 接线图

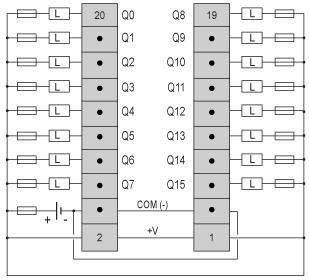

下图所示为输出模块与晶体管输出接线的连接情况。
oCOM0(-) 端子在内部连接在一起。
o+V 端子在内部连接在一起
o针对负载连接合适的熔断器，使输出上不超过 .125 A，电源上不超过 2 A。
|
 警告
|
|
意外的设备操作
|
|
请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
|
|
不遵循上述说明可能导致人员伤亡或设备损坏。
|
