本节介绍 TM2DDO8UT 模块的功率限制、电气与输出特性。
另请见环境特性。
|
|
|
火灾危险 |
|
o仅针对 I/O 通道和电源的最大电流容量使用正确的接线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

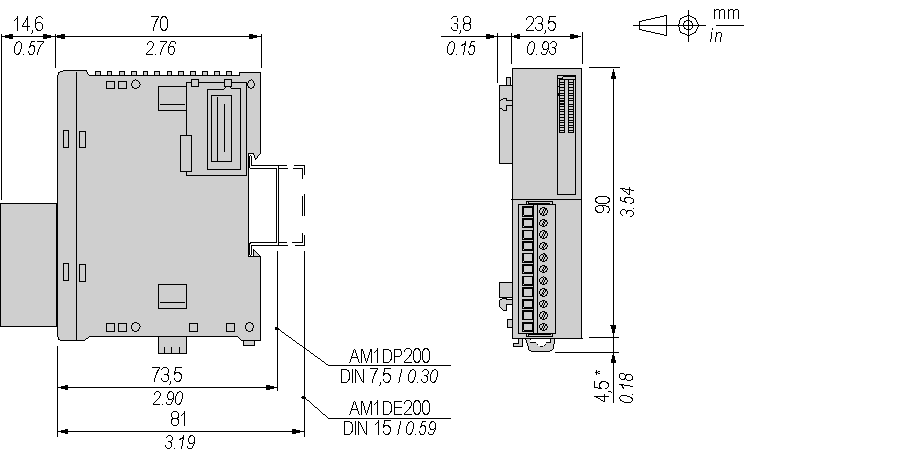

注意： * 拔出卡扣后为 8.5 毫米（0.33 英寸）。
|
输出与内部总线之间隔离 |
500 Vac |
|
输出端子间隔离 |
未隔离 |
|
连接器插入/拔出耐久性 |
超过 100 次 |
|
5 Vdc 内部总线上的最大电流 |
10 mA（所有输出开启） 5 mA（所有输出关闭） |
|
24 Vdc 内部总线上的最大电流 |
20 mA（所有输出开启） 0 mA（所有输出关闭） |
|
输出通道 |
8 |
|
公共端 |
1 个公共端用于 8 个通道 |
|
输出电流 |
每路输出最大 0.36 A |
|
每个公共端最大 2.9 A |
|
|
输出电压 |
24 Vdc |
|
输出电压范围 |
20.4 Vdc...28.8 Vdc |
|
压降 |
0.4 Vdc（最大值） |
|
接通时间 |
450 µs |
|
断开时间 |
450 µs |
|
防止超载和短路 |
外部熔断器（快速熔断，最大 0.36 A） |
|
反极性保护 |
未加以保护 |
