TM2AMI8HT

简介

此扩展模块是带有一个端子块的 8 点输入模块（电流和电压）。

注意：使用的所有输入都必须属于同一类型（电压或电流）。

有关详细的硬件信息，请参阅 TM2AMI8HT。

如果以物理方式连接用于电压信号的模拟量通道，并在 EcoStruxure Machine Expert 中将此通道配置用于电流信号，则可能会损坏模拟量电路。

注意

设备无法操作

确认模拟电路的物理线路与模拟量通道的软件配置兼容。

不遵循上述说明可能导致设备损坏。

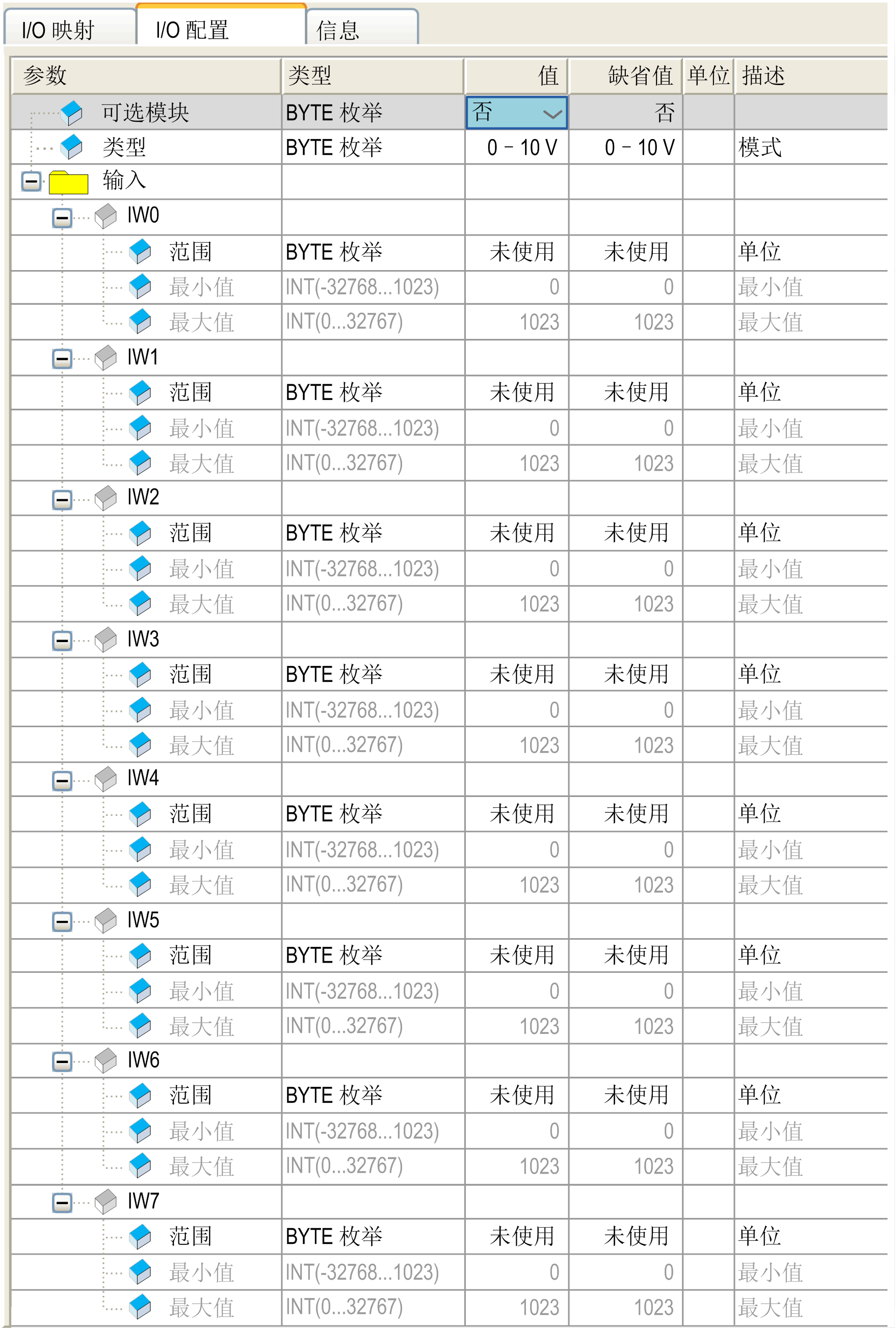

“I/O 配置”选项卡

下表介绍了如何将模块配置为可选模块，以及如何配置输入。

对于每个输入，您可以定义：

有关详细的一般描述，请参阅“I/O 配置”选项卡描述。

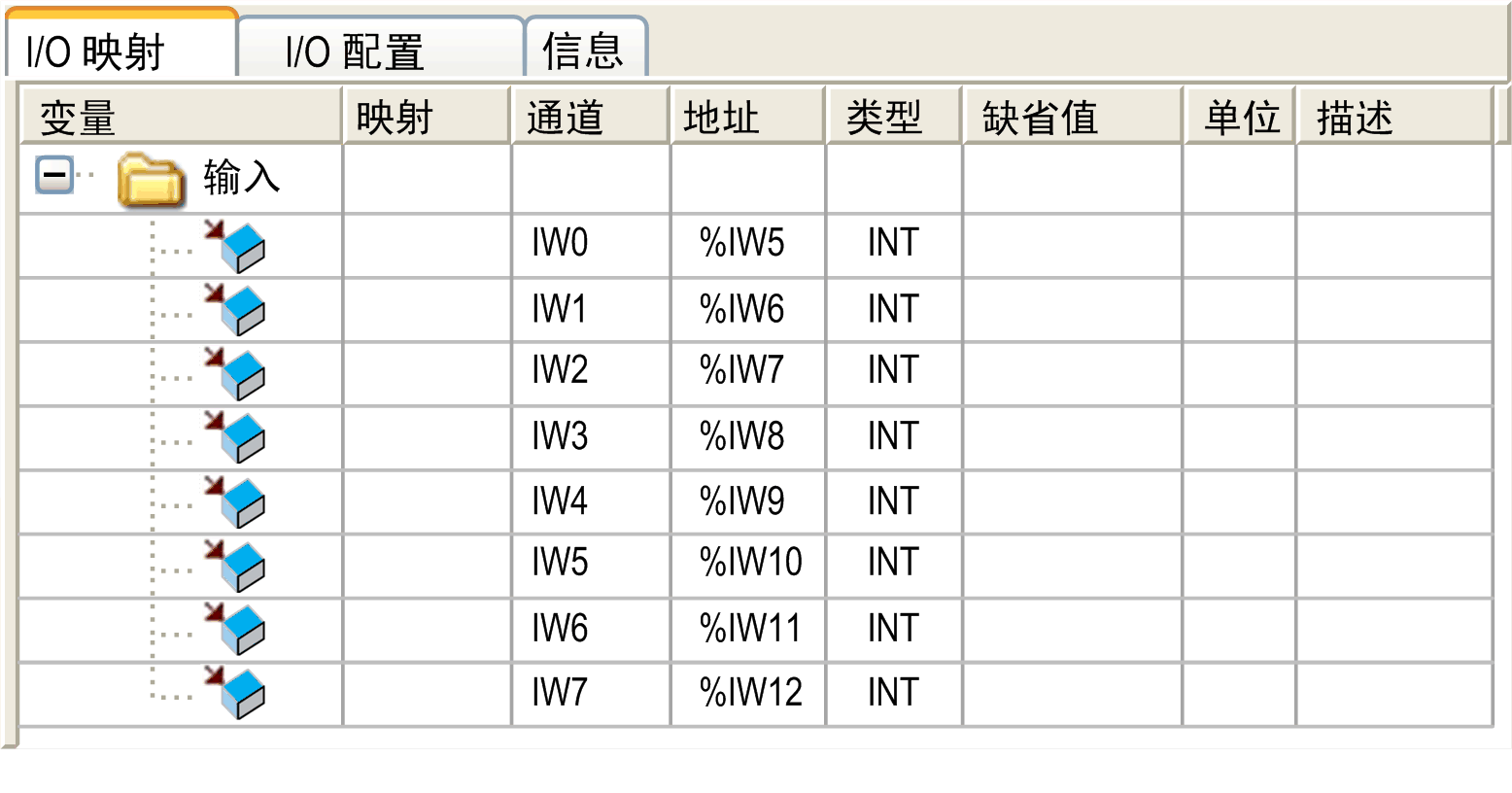

I/O 映射选项卡

此选项卡标识了每个输入的地址及通道名称：

有关详细的一般描述，请参阅“I/O 映射”选项卡描述。
