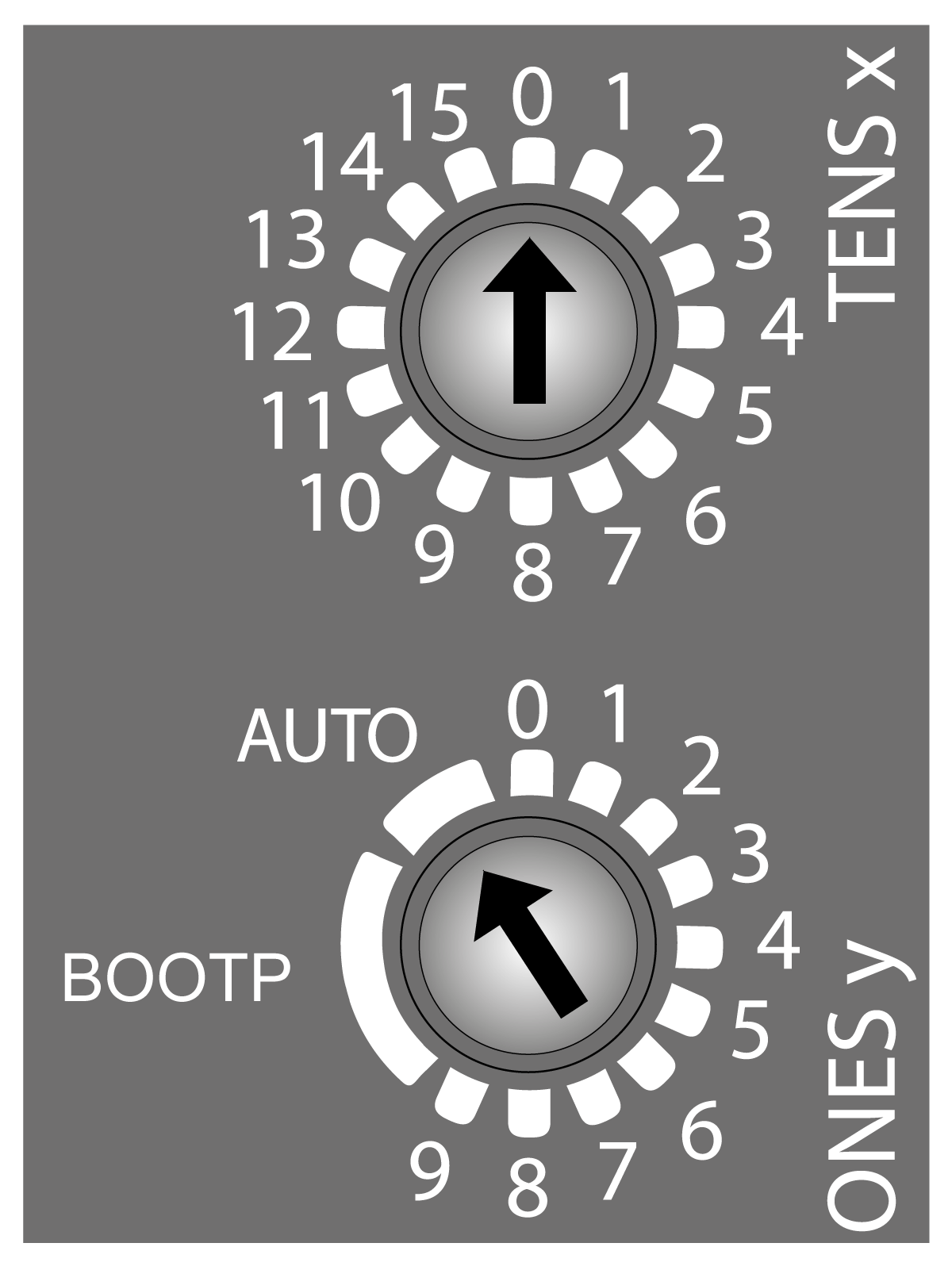

TM3 Ethernet 总线耦合器 前面板上的两个旋转开关用于设置 IP 地址。
旋转开关的默认值为：
o0（对于 TENSx）
oAUTO（对于 ONESy）
注意： 还可以使用 Web 服务器设置 IP 地址。仅当旋转开关处于 AUTO 位置时，才考虑 Web 服务器配置的 IP 地址。有关更多详细信息，请参阅 MAINTENANCE / Ethernet。
设置旋转开关前，先执行以下操作：
o为模块加电。
o下载应用程序。
注意： 通电后，任何旋转开关位置的改动都需要留意。
下表介绍了旋转开关的配置：
|
旋转开关的位置 |
描述 |
|
|---|---|---|
|
几个 10 |
几个 1 |
|
|
0...15 |
0...9 |
用于配置设备名称。使用这两个开关可从 0...159 选择数值。 例如，如果 TENS x = 08 且 ONES y = 6，则设备名称为 TM3BCEIP_086。 注意： 设备名称 TM3BCEIP_091...TM3BECIP_159 已预留。 |
|
任何 |
AUTO |
使用了默认 IP 地址 (10.10.x.x)。默认 IP 地址的最后两个字段由端口 MAC 地址最后两个十六进制字节组成。 可以通过嵌入式 Web 服务器更改网络配置。 注意： MAC 地址始终以十六进制格式编写，IP 地址则采用十进制格式。请将 MAC 地址转换成十进制格式。例如，如果 MAC 地址为 .00.80.F4.01.80.F2，则默认 IP 地址为 10.10.128.242。 有关更多详细信息，请参阅 MAINTENANCE / Ethernet。 |
|
任何 |
BOOTP |
使用 MAC 地址请求 IP 参数。 |
认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。
|
|
|
意外的设备操作 |
|
o确认在网络或远程链路上仅配置了一个主控制器。 o确认所有设备均有唯一的地址。 o从系统管理员处获取 IP 地址。 o在将系统投入使用之前，请确认设备的 IP 地址是唯一的。 o请不要将同一个 IP 地址分配给网络上的任何其他设备。 o在克隆包括以太网通讯的任何应用程序后将 IP 地址更新为唯一的地址。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
注意： 此设备预先配置有 IP 地址 10.10.xxx.xxx。联网使用此设备之前，先更改其缺省地址。
一个好的做法是确保系统管理员对网络和子网上所有已分配的 IP 地址进行记录，并通知系统管理员执行的所有配置更改。

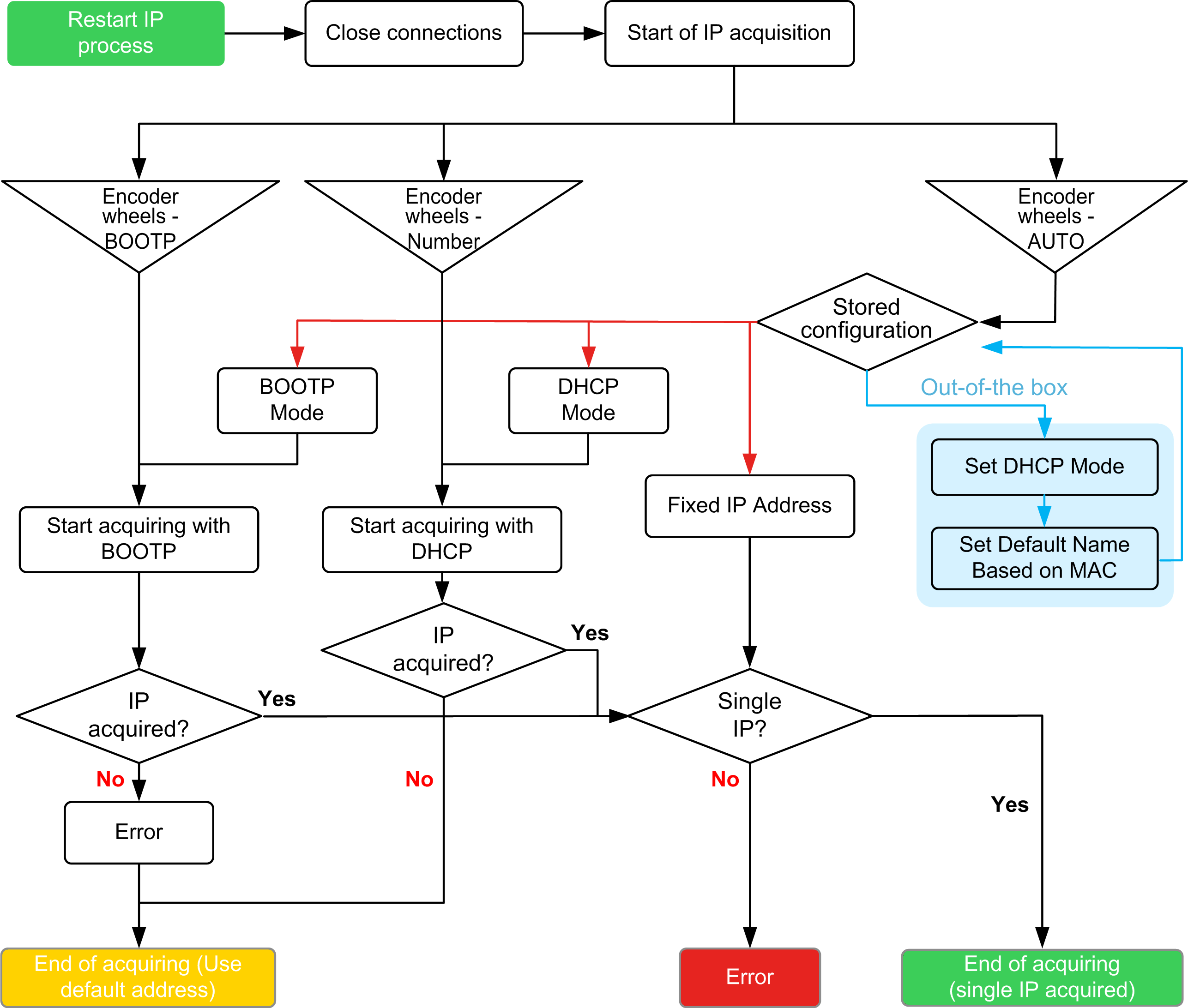

设备读取通电后旋转开关的位置。
如果设备未通讯，确认旋转开关的位置是否正确。如果您在运行模式下更改了旋转开关的位置，则 MS 红灯闪烁。您必须关闭电源，再打开电源，以应用新地址。
