Ethernet 端口

概述

TM3BCEIP 配备了两个隔离型 Ethernet 交换端口：

oCN1

oCN2

特性

下表介绍了 Ethernet 特性：

引脚定义

下图显示了 RJ45 Ethernet 连接器引脚分配：





下表描述了 RJ45 Ethernet 连接器引脚：

注意： TM3 Ethernet 总线耦合器 支持 MDI/MDIX 自动交叉电缆功能。无需使用专用的 Ethernet 交叉电缆来将设备直接连接到此端口（此连接无需 Ethernet 集线器或交换机）。

注意： 每秒检测 Ethernet 电缆是否断开。如果断开时间很短（< 1 秒），网络状态可能不会指示断开。

状态 LED

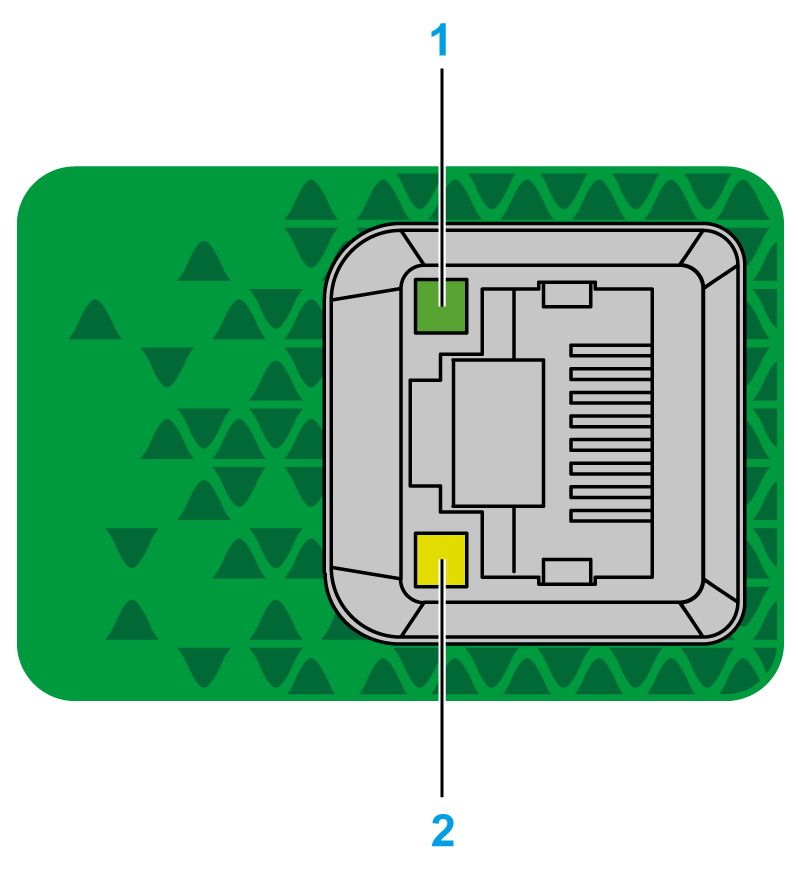

下图显示了 RJ45 连接器状态 LED：





下表介绍 Ethernet 状态 LED：
