直接在面板表面安装

概述

本节介绍如何使用面板安装套件安装 TM3 总线耦合器。本节还介绍了安装孔布局。

安装面板安装套件

步骤

操作

1

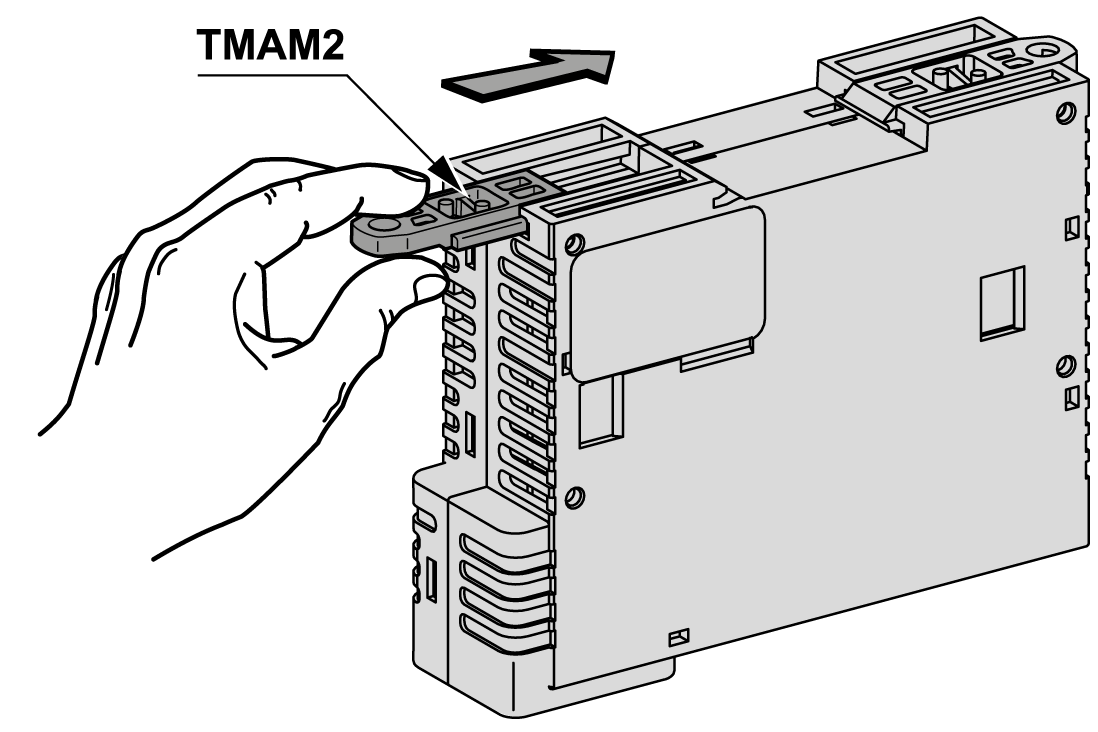

将固定条 TMAM2 插入模块顶部的插槽。

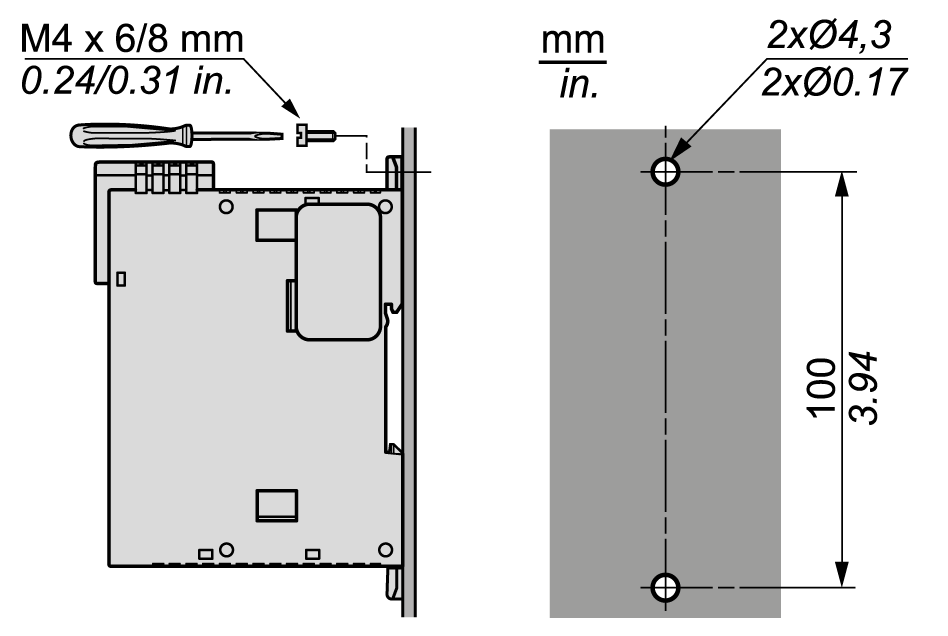

安装孔布局

下图显示了 TM3 总线耦合器 的安装孔：
