本节介绍 TM3DQ16T/TM3DQ16TG 扩展模块的电气与输出特性。
另请参阅环境特性。
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

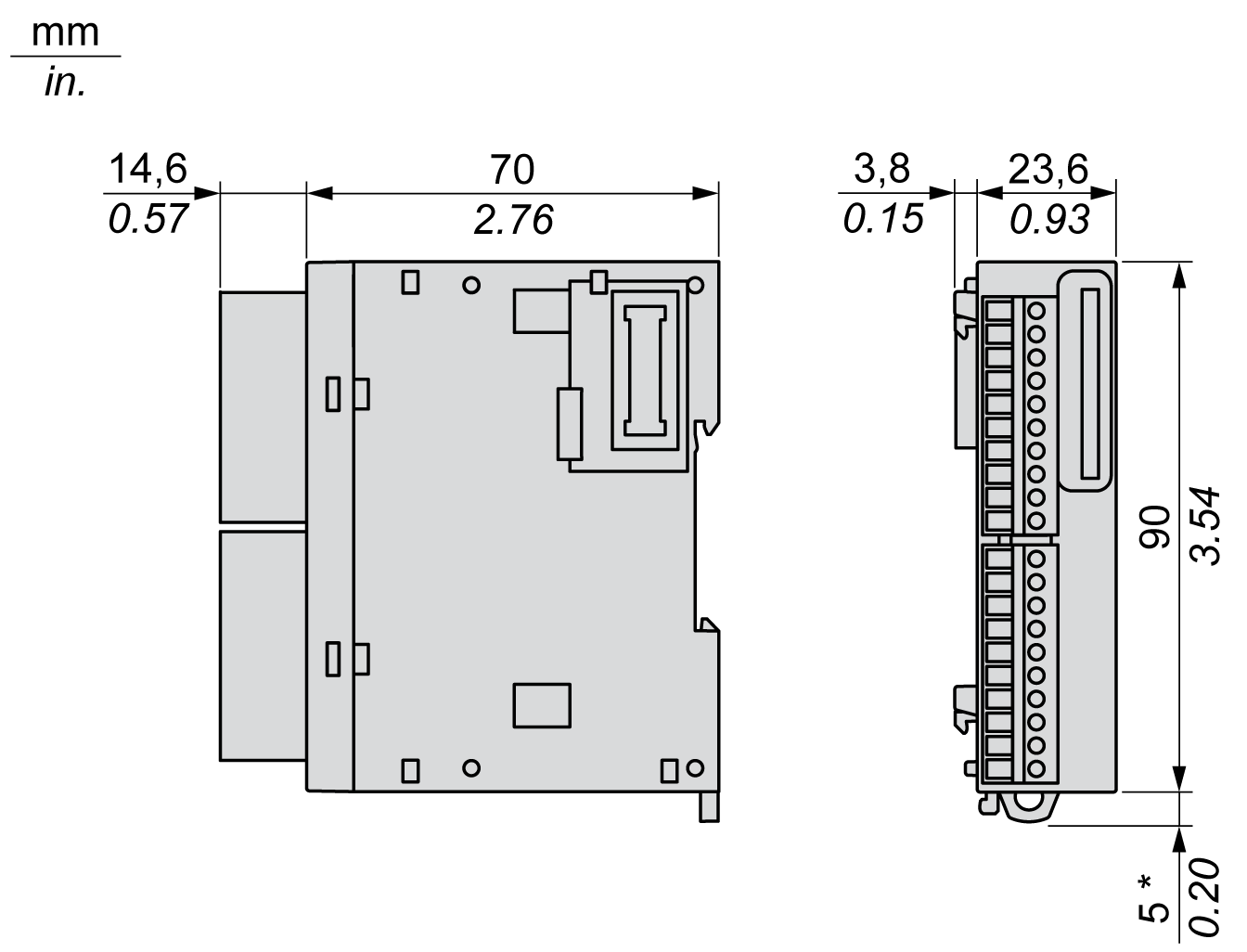

下图显示 TM3DQ16T/TM3DQ16TG 扩展模块的外部尺寸：
* 拔出卡扣后为 8.5 毫米（0.33 英寸）。
下表描述了 TM3DQ16T 和 TM3DQ16TG 的输出特性
|
特性 |
值 |
|
|---|---|---|
|
输出通道数 |
16 |
|
|
通道组数 |
2 个端子上 1 个公共端，用于 16 个通道 |
|
|
输出类型 |
晶体管 |
|
|
逻辑类型 |
源极 |
|
|
额定输出电压 |
24 Vdc |
|
|
输出电压范围 |
19.2...28.8 Vdc |
|
|
额定输出电流 |
0.5 A |
|
|
每组总输出电流 |
8 A |
|
|
电压降 |
0.4 Vdc（最大值） |
|
|
关闭时的泄漏电流 |
0.1 mA（最大值） |
|
|
白炽灯的最大功率 |
3 W |
|
|
电感式负载 |
L/R = 10 毫秒 |
|
|
降额 |
- 10...55 °C (14...131 °F) |
无降额 |
|
接通时间 |
450 微秒 |
|
|
断开时间 |
450 微秒 |
|
|
防止短路 |
是 |
|
|
短路输出峰值电流 |
通常为 1 A |
|
|
短路或过载后自动重置 |
是，时间取决于组件温度 |
|
|
防止极性反接 |
是 |
|
|
钳位电压 |
通常为 50 Vdc |
|
|
开关频率 |
电阻式负载下 |
100 Hz（最大值） |
|
隔离 |
输出与内部逻辑之间 |
500 Vac |
|
通道组之间 |
不适用 |
|
|
连接类型 |
TM3DQ16T |
可插拔螺钉端子块 |
|
TM3DQ16TG |
可插拔卡簧端子块 |
|
|
连接器插入/拔出耐久性 |
超过 100 次 |
|
|
5 Vdc 内部总线上的最大电流 |
20 mA（所有输出开启） 5 mA（所有输出关闭） |
|
|
24 Vdc 内部总线上的最大电流 |
16 mA（所有输出开启） 0 mA（所有输出关闭） |
|
|
注意： 有关输出保护的其他信息，请参阅保护输出，避免电感式负载导致损坏。 |
||
