频率计原理



描述

概述

频率计类型用于测量事件频率（以 Hz 为单位）。

频率计类型计算 1 秒时间间隔内的脉冲数。值（以 Hz 为单位）在每个时基值（10、100 或 1000 毫秒）处更新一次。

频率出现波动时，值恢复时间为 1 秒，值精度为 1 Hz。

操作限制

模块在 A 输入上可测量的最大频率为 200 kHz。超出 200 kHz 时，计数寄存器值可能会递减，直到值达到 0。

200 kHz 时的最大占空比为 55%。

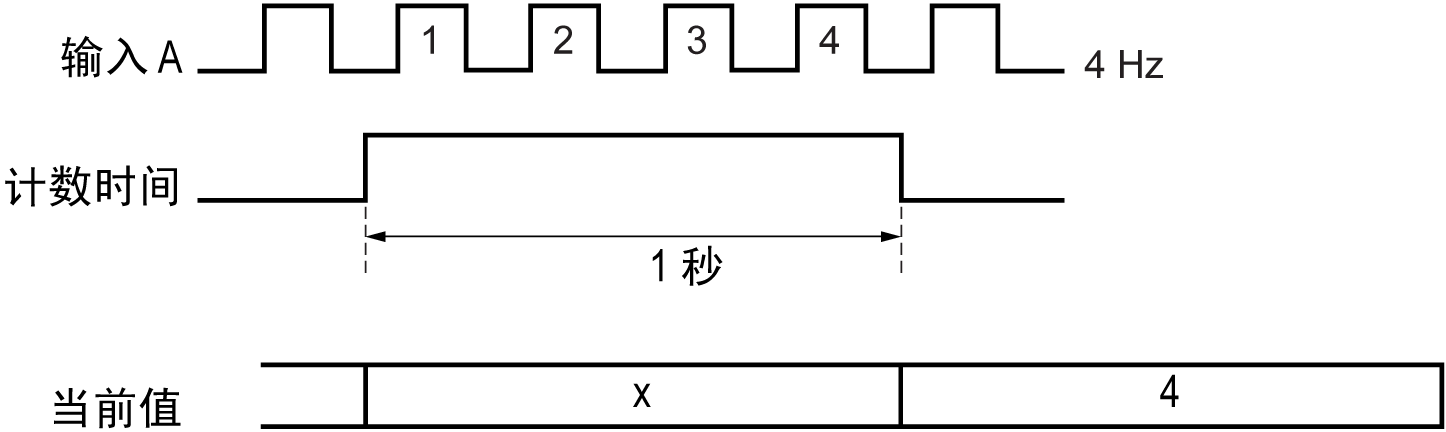

纲要图

下图概述了频率计的原理：
