1

在设备树中的 IO_Bus 节点下，双击模块名称。

2

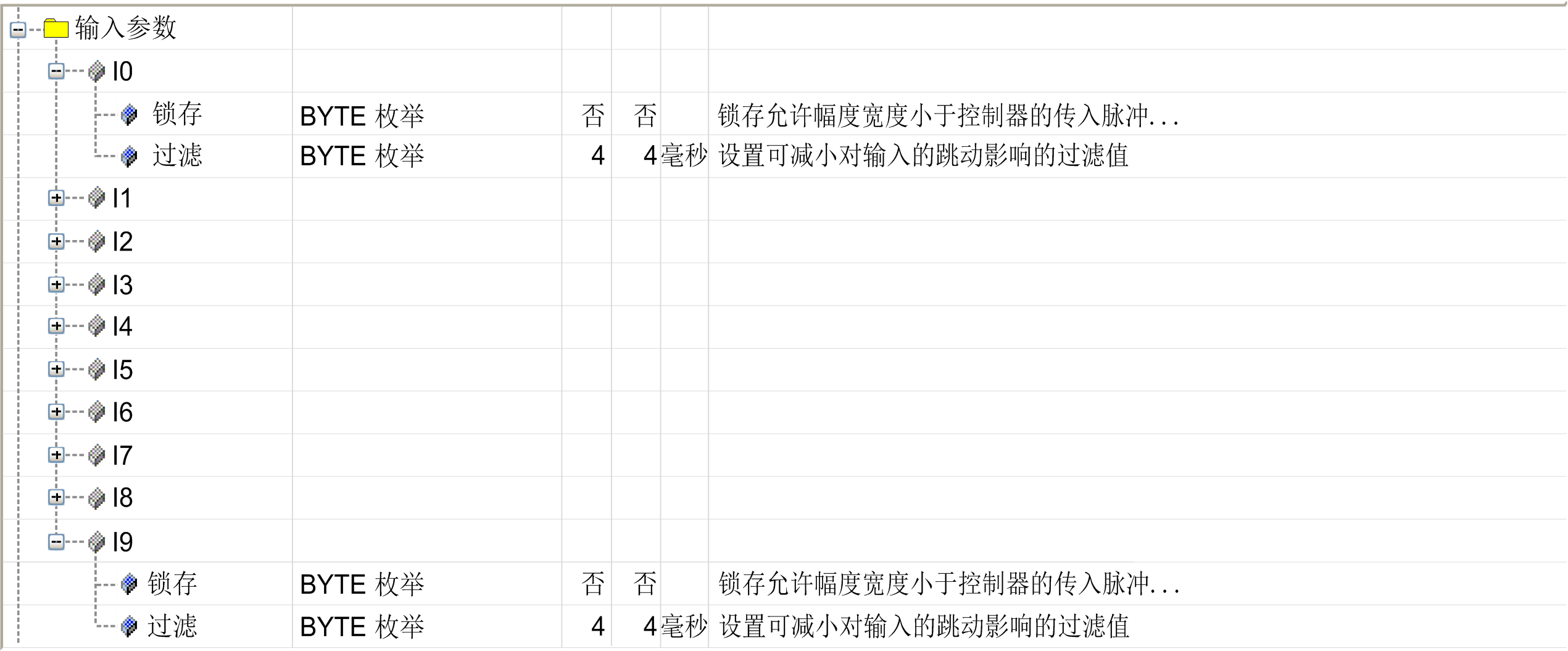

选择 I/O 配置选项卡。

锁存

否*

有

允许捕捉和记录幅度宽度短于控制器扫描时间的传入脉冲。

将锁存输入用在总线循环任务中配置的任务中。

过滤

0.000 毫秒

0.001 毫秒

0.002 毫秒

0.005 毫秒

0.01 毫秒

0.05 毫秒

0.08 毫秒

0.5 毫秒

1 毫秒

4 毫秒*

12 毫秒

降低控制器输入上的噪声影响，如触点跳动或其他瞬态干扰。

延长过滤时间，会降低高速计数器的有效速度。

*   参数缺省值

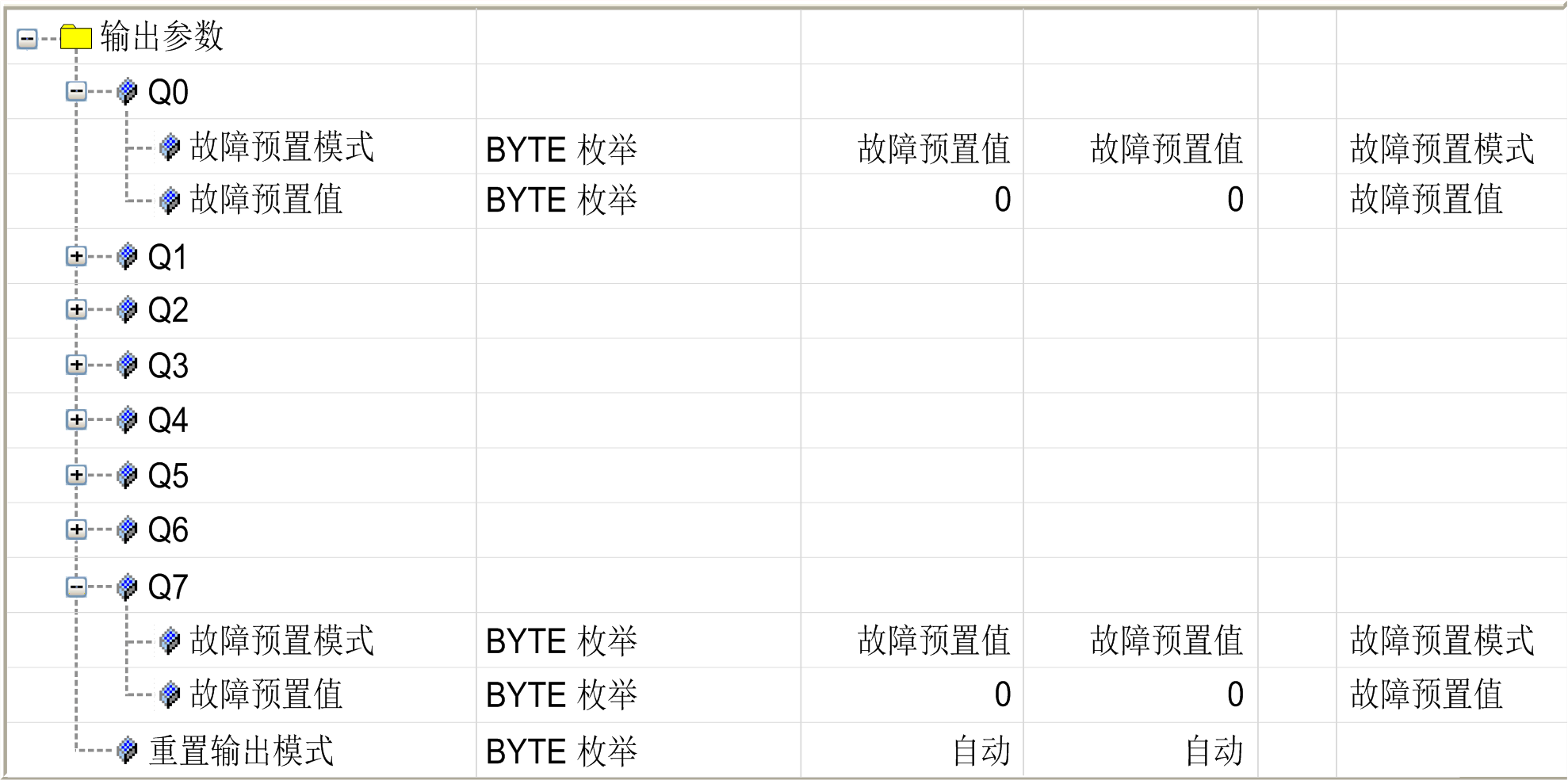

故障预置模式

维护

故障预置值*

已配置反射输出

未配置反射输出

用于在以下情况下设置故障预置模式：

o控制器处于 STOPPED 状态。

o控制器与模块之间的连接丢失。

注意： 维护已启用。

用于当控制器与模块之间的连接丢失时设置故障预置模式。

注意： 当控制器处于 STOPPED 状态时，故障预置行为在 PLC 设置选项卡中定义。

故障预置值

0*

1

用于设置故障预置值。

如果故障预置模式设置为故障预置值，则此选项可用。

重置输出模式

自动*

手动

选择重置输出模式：

o自动重置：检测到的错误得到纠正后，输出会根据分配给它的当前值再次进行设置，诊断值也将复位。

o手动重置：检测到错误后，状态将被记住，输出也会被强制变为三态，直到用户手动清除此状态为止（请参阅“I/O 映射通道”）。

*   参数缺省值

警告

机器意外启动

如果不想对机器或过程执行输出的自动重置，请禁用此功能。

不遵循上述说明可能导致人员伤亡或设备损坏。
