请参阅接线最佳做法。

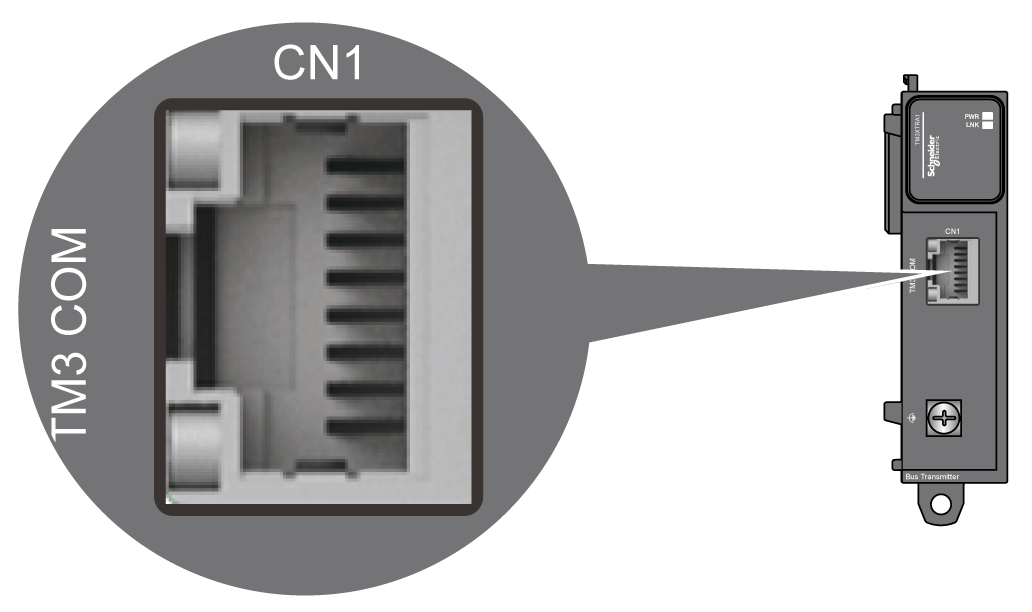

TM3XTRA1 配备了 RJ45 连接器。

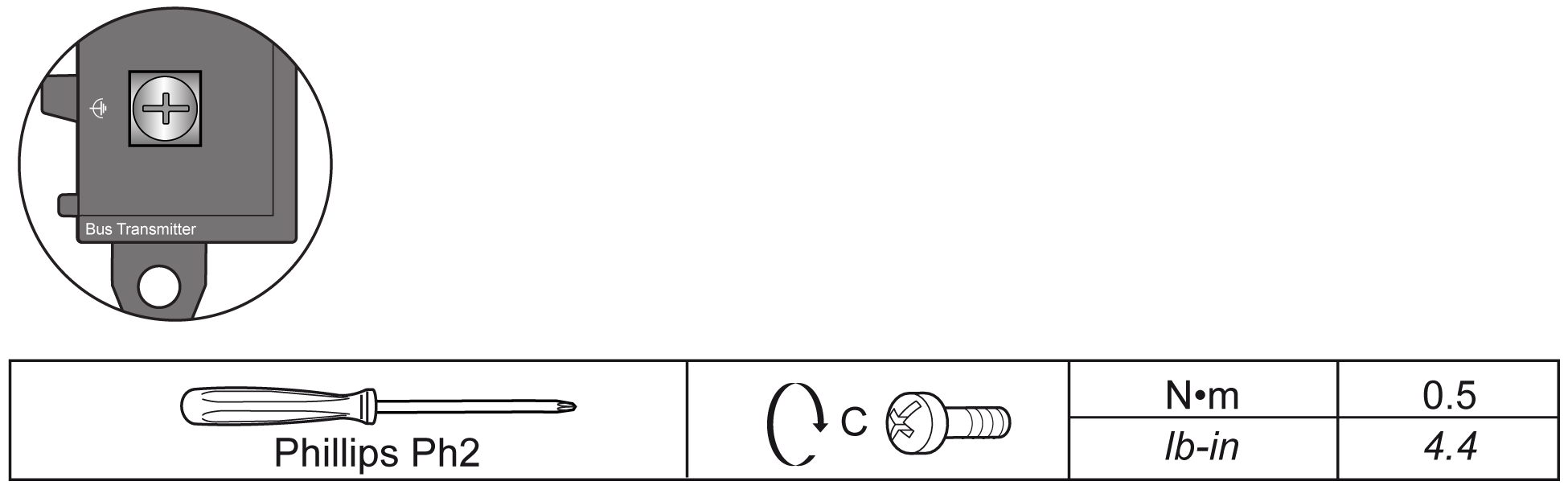

下表显示了要与提供的功能性接地 (FE) 电缆配合使用的螺钉的特征：
如果扭矩超过上述限制，可能会损坏端子螺钉或螺纹。
|
注意 |
|
设备无法操作 |
|
请勿使用超过为此端子指定的最大扭矩（牛米/磅-英寸）来拧紧螺钉端子。 |
|
不遵循上述说明可能导致设备损坏。 |
注意： 必须将 TM3 发射器模块的功能性接地 (FE) 连接到与您的控制器连接的同一功能性接地。如果没有功能性接地连接，TM3 发射器模块可能无法与 TM3 接收器模块通信。
|
注意 |
|
设备无法操作 |
|
o确保功能性接地电缆在 TM3 发射器模块的功能性接地螺钉与控制器的功能性接地之间牢固连接。 o监视您的应用中 TM3 总线的状态，以确定在断开与 TM3 发射器模块的功能接地的连接时，TM3 总线的行为正确。 |
|
不遵循上述说明可能导致设备损坏。 |
