TM5SDO12T 接线图

接线图

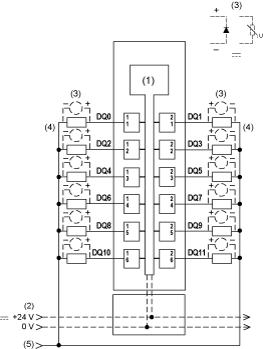

下图显示了 TM5SDO12T 的接线图：



1   内部电子元件

2   集成到总线基板的 24 Vdc I/O 电源段

3   电感式负载保护

4   2 线负载

5   0 Vdc I/O 电源段，通过外部连接

注意： I/O 电子模块和与之连接的现场设备必须全都位于同一 24 Vdc I/O 电源段上。如果没有位于同一电源段上，则状态 LEDs 可能无法正确指示状态。此外，可能还会造成更加严重的后果，如爆炸和/或火灾。

12 路输入 TM5SDO12T 电子模块可独立支持 1 线设备。要连接 2 线设备，可添加 TM5SPDG12F 公共配电模块。

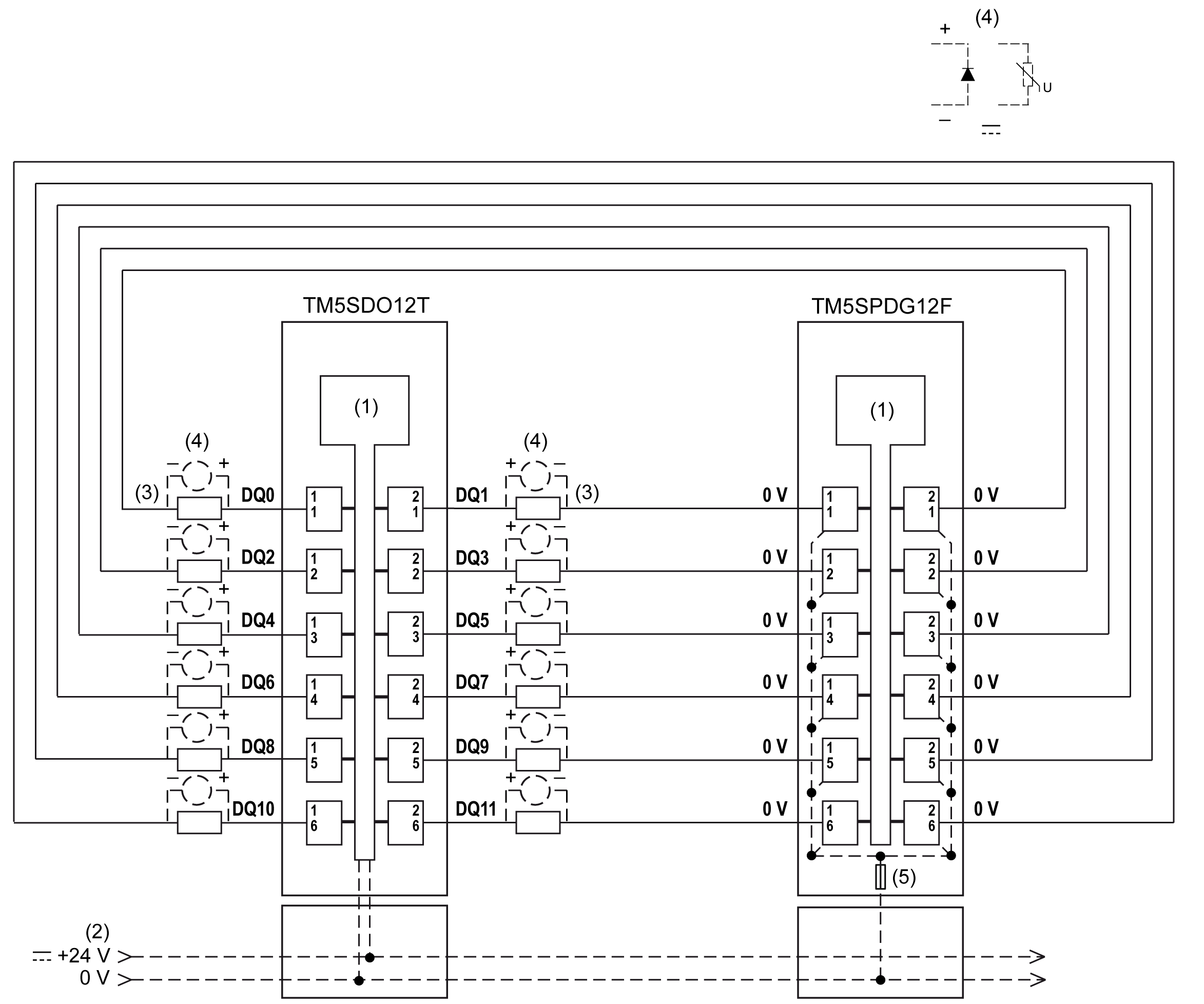

下图显示了 TM5SPDG12F 和 TM5SDO12T 的接线图：



1   内部电子元件

2   集成到总线基板的 24 Vdc I/O 电源段

3   2 线负载

4   电感式负载保护

5   集成的可更换类型 T 慢断熔断器 6.3 A 250 V
