TM7BAI4CLA

简介

TM7BAI4CLA 扩展块是 4 通道模拟量输入块，具有 20 mA 输入。

有关详细信息，请参阅 TM7BAI4CLA 块 4AI 0-20mA。

“TM7 模块 I/O 映射”选项卡

可以在 TM7 模块 I/O 映射选项卡中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。

下表描述了 I/O 映射配置：

有关详细的一般描述，请参阅 I/O 映射选项卡描述。

滤波级别

输入值根据滤波级别进行计算。然后，可以使用以下计算公式应用输入限制。

计算输入值的公式：





以下示例显示了基于输入跳转和干扰的输入限制的功能。

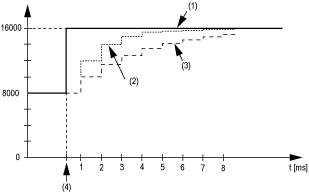

示例 1：输入值从 8000 跳至 16000。下图显示了针对以下设置计算的值：

输入限制 = 0

滤波级别 = 2 或 4



1   输入值

2   评估值：滤波级别 2

3   评估值：滤波级别 4

4   输入跳转

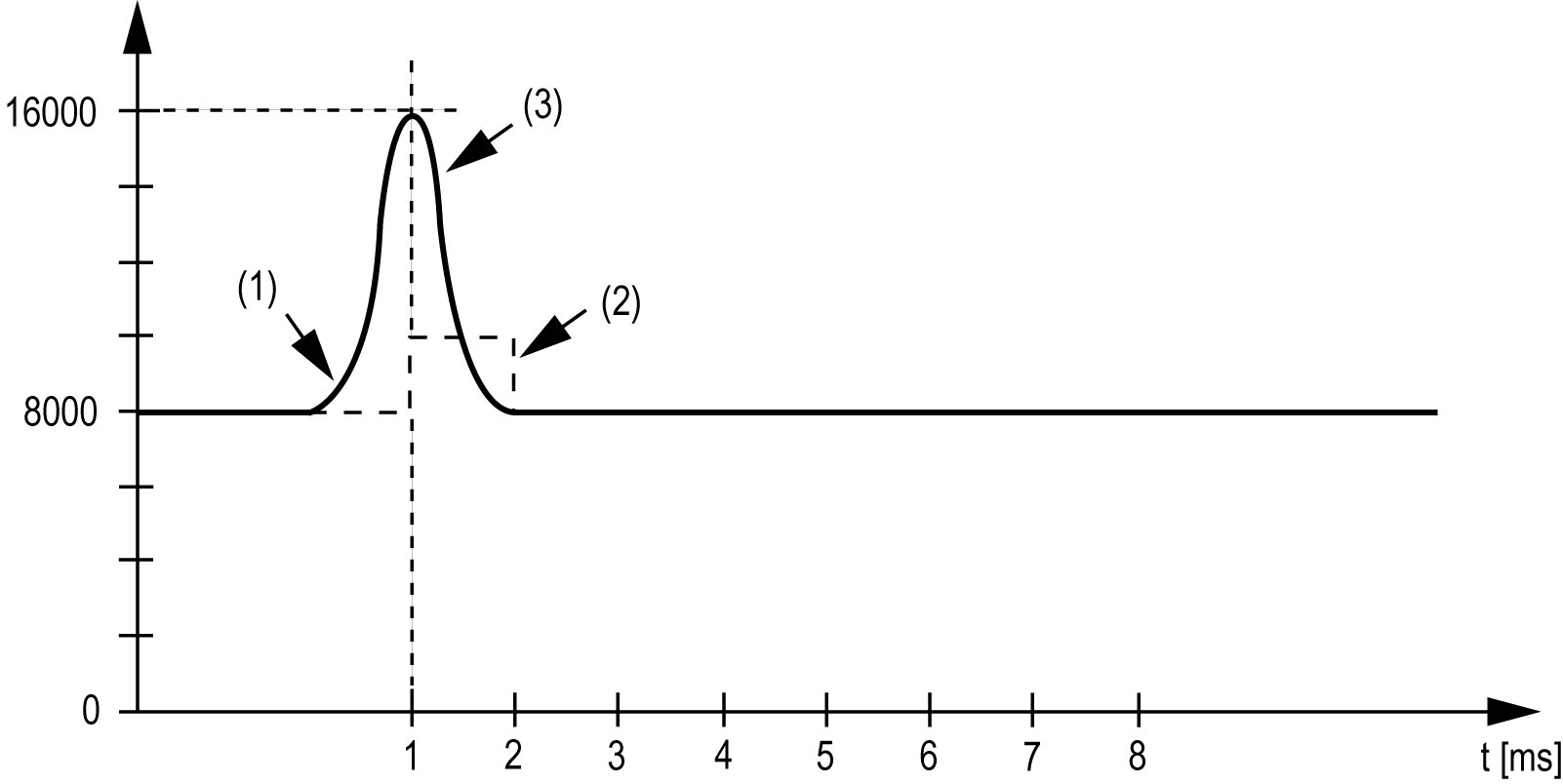

示例 2：对输入值施加了干扰。下图显示了针对以下设置计算的值：

输入限制 = 0

滤波级别 = 2 或 4



1   输入值

2   评估值：滤波级别 2

3   评估值：滤波级别 4

4   干扰（尖峰）

输入限制

只有在使用滤波器时才会出现输入限制。输入限制在滤波发生前执行。

通过验证输入值中的更改量，确保输入值未超过指定的限制。如果超过指定值，则调整后的输入值将等于旧值 ± 限制值。

输入限制能够很好地抑制干扰（峰值）。以下示例显示了基于输入跳转和干扰的输入限制的功能。

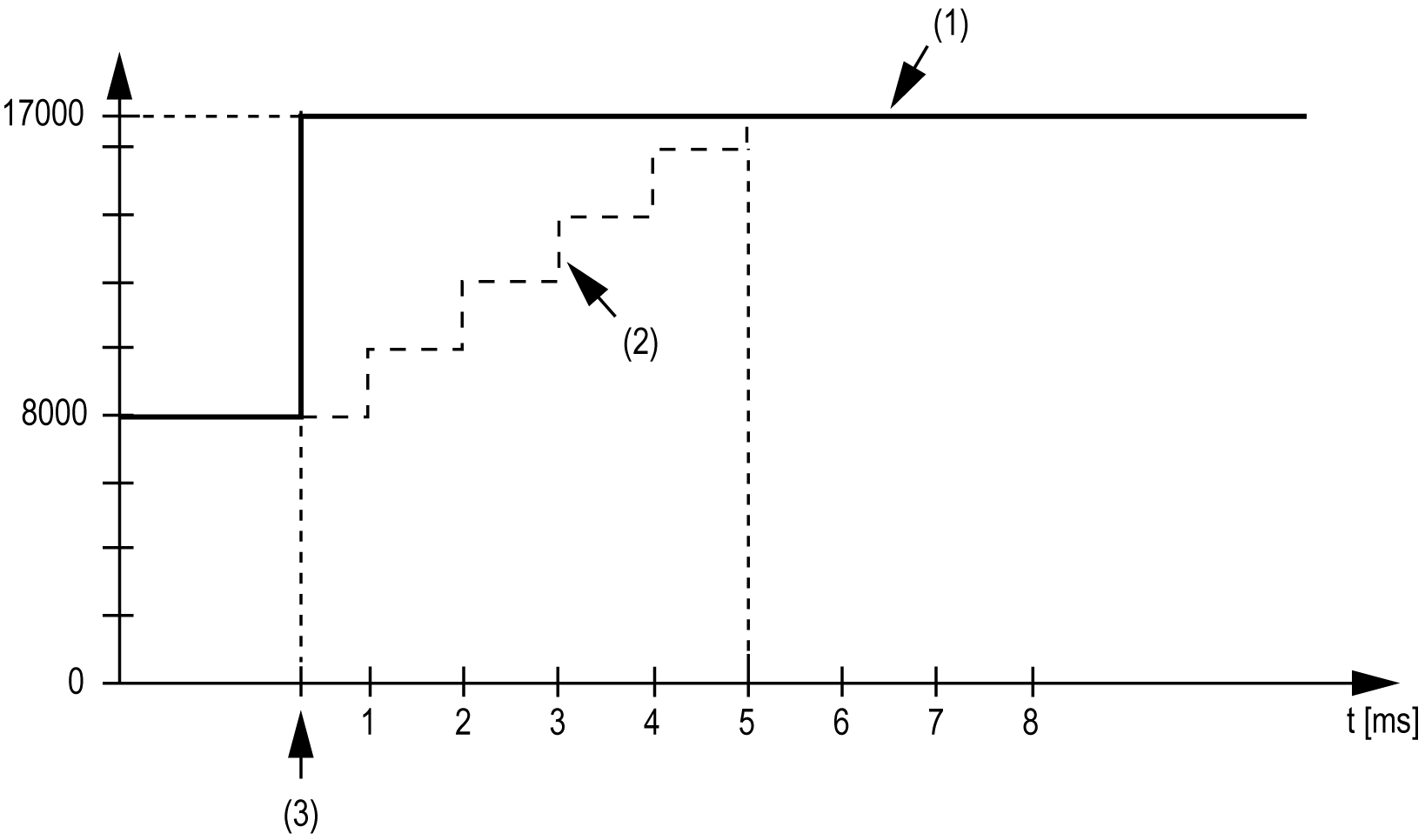

示例 1：输入值从 8000 跳至 17000。下图显示了针对以下设置调整后的输入值：

输入限制 = 2047

滤波级别 = 2



1   输入值

2   滤波之前经过调整的内部输入值

3   输入跳转

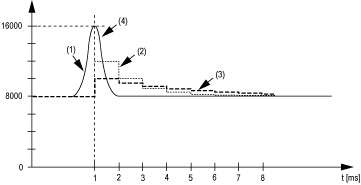

示例 2：对输入值施加了干扰。下图显示了针对以下设置调整后的输入值：

输入限制 = 2047

滤波级别 = 2



1   输入值

2   滤波之前经过调整的内部输入值

3   干扰（尖峰）

“用户定义的参数”选项卡

下表描述了模块的用户定义的参数：
