TMC4PACK01 简介

TMC4PACK01 简介

概述

下列功能已集成到 TMC4PACK01 扩展板中：

o2 路模拟量输入（电压或电流），用于包装

o可插拔卡簧端子块，3.81 毫米（0.15 英寸）螺距

主要特性

特性		值
	信号类型	电压	电流
输入通道数		2
输入范围		0...10 Vdc	0...20 mA 4...20 mA
精度		12 位（4096 步）
连接类型		3.81 毫米（0.15 英寸）螺距，可插拔式卡簧端子
重量		55 克（1.94 盎司）

电源 LED

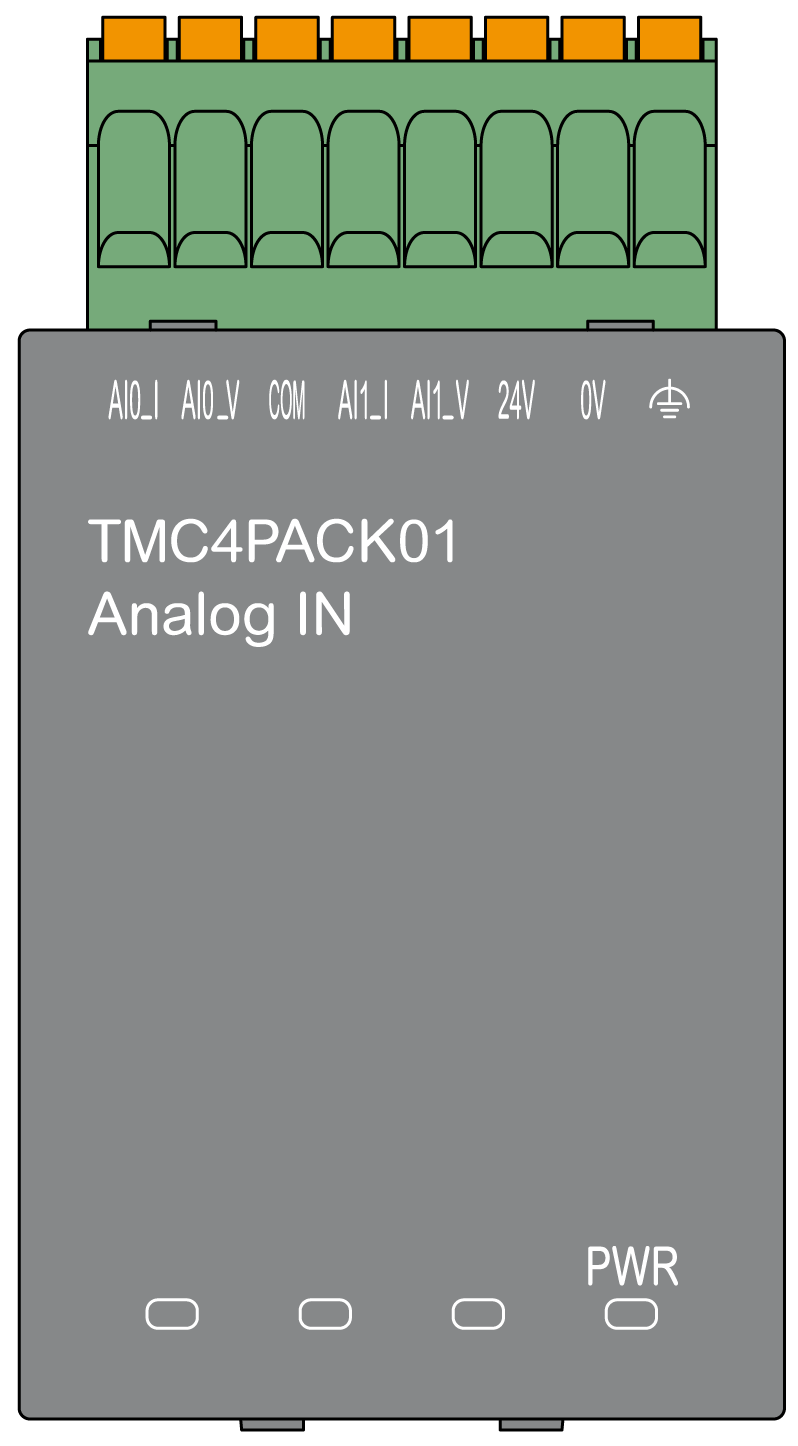

下图显示了 TMC4PACK01 扩展板并且标注了其电源 LED PWR:


LED	颜色	状态	描述
PWR	绿色	亮起	扩展板由 Logic Controller 供电，并且接通外部电源 (24 Vdc)。
		闪烁	扩展板由 Logic Controller 供电，但是未接通外部电源 (24 Vdc)。
		熄灭	扩展板未由 Logic Controller 供电。
