TMSES4 接线图

接线规则

请参阅接线优化方法。

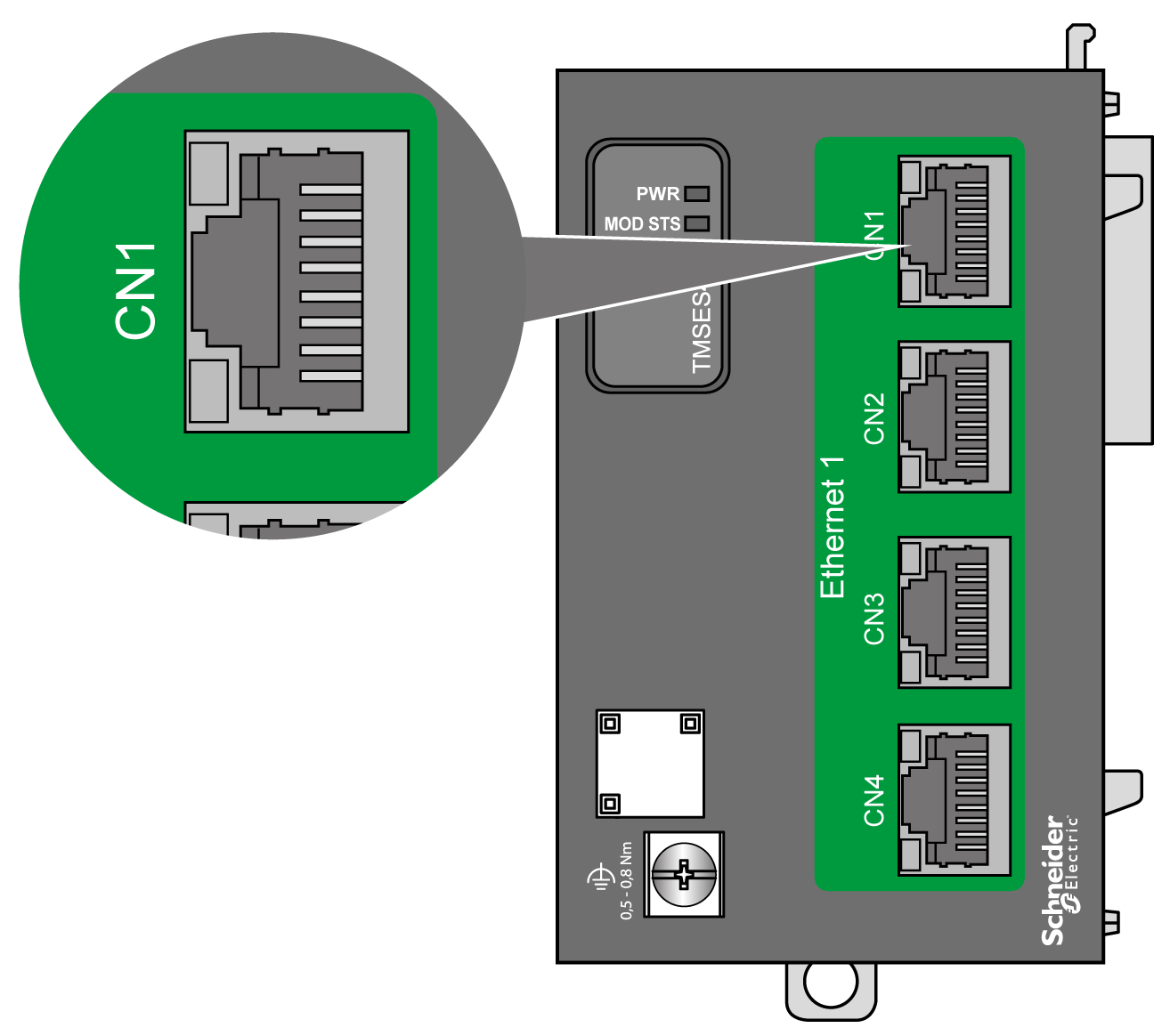

RJ45 连接器

TMSES4 模块配备了 个 Ethernet RJ45 连接器：





引脚定义

下图显示了 Ethernet RJ45 以太网连接器引脚分配：





下图显示了 Ethernet 连接器引脚分配：

注意： 控制器支持 MDIO 自动交叉电缆功能。无需使用专用的 Ethernet 交叉电缆来将设备直接连接到此端口（此连接无需 Ethernet 集线器或交换机）。

注意： 每秒检测 Ethernet 电缆是否断开。如果断开时间很短（< 1 秒），网络状态可能不会指示断开。
