Bezugsgrenzen- und Rampenparameter im ATV340S

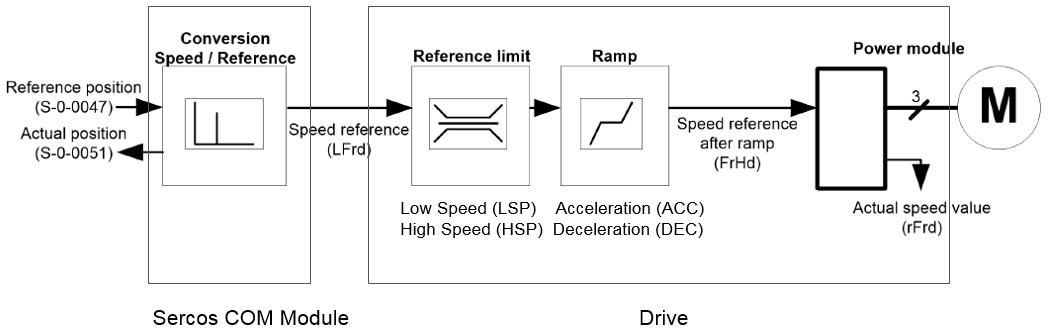

Die folgende Abbildung illustriert den Funktionsablauf innerhalb des ATV340S:
Die Werte der Bezugsgrenzenparameter Low Speed (LSP) und High Speed (HSP) im Antrieb werden in 1/s angegeben.
LSP muss auf 0 gesetzt werden. HSP muss auf den Höchstwert eingestellt werden.
HINWEIS: Stellen Sie die Rampenparameter im Antrieb in Übereinstimmung mit den mechanischen Beschränkungen der Maschine über die grafische Tastatur der SoMove-Software ein. (Weitere Informationen können Sie der ATV340S-Installationsanleitung entnehmen, Informationen zur Verwendung von SoMove finden Sie auf der Schneider Electric SoMove website.)
Die Werte der Rampenparameter zur Beschleunigung (ACC) und Verzögerung (DEC) im Antrieb werden in s angegeben.
ACC muss auf 0 gesetzt werden. DEC muss auf die mechanische Grenze der Achse eingestellt werden.
Die Schnellhaltrampe wird durch Division mit dem Antriebsparameter DCF generiert. Der Rampenteiler DCF muss mithilfe der PD_PacDriveLib-Bibliothek auf 1 gesetzt werden (weitere Informationen können Sie dem PD_PacDriveLib-Bibliothekshandbuch entnehmen).
