Allgemeine Daten

Typ des mechanischen Antriebselements

–

Zahnstange

Modul, Größe 0,636

Typ der Führung

–

Linearkugellagerführung, Gleitlagerführung

Mindesthub⁽¹⁾

mm

(in)

8

(0.315)

Maximaler Hub⁽²⁾

mm

(in)

150

(5.9)

Maximale Geschwindigkeit⁽³⁾

m/s

(ft/s)

3

(9.8)

Maximale Beschleunigung⁽³⁾

m/s²

(ft/s²)

20

(66)

Vorschubkonstante

mm/rev

(in/rev)

50

(1.97)

Wirkdurchmesser Zahnstangenritzel

mm

(in)

15,92

(0.63)

Wiederholgenauigkeit⁽³⁾

mm

(in)

+/- 0,05

(+/- 0.00197)

Kräfte und Momente

Maximales Antriebsdrehmoment M_max

Nm

(lbf-in)

0,6

(5.3)

Losbrechmoment für Achse mit Hub 0

Nm

(lbf-in)

0,1

(0.89)

Maximale Vorschubkraft Fx_max

N

(lbf)

80

(18)

Maximale Kraft Fy⁽⁴⁾

N

(lbf)

160

(36)

Maximale Kraft Fz⁽⁴⁾

N

(lbf)

130

(29)

Maximales Moment Endplatte Mx⁽⁴⁾

Nm

(lbf-in)

1,9

(16.8)

Maximales Moment Endplatte My⁽⁴⁾

Nm

(lbf-in)

2,8

(25)

Maximales Moment Endplatte Mz⁽⁴⁾

Nm

(lbf-in)

3,5

(31)

Gewichte

Masse für Achse mit Hub 0

kg

(lb)

0,6

(1.32)

Masse pro 1 m (39 in) Hub

kg/m

(lb/in)

1,3

(0.073)

Bewegte Masse des Auslegers

kg

(lb)

0,4

(0.88)

Trägheitsmomente

Trägheitsmoment für Achse mit Hub 0

kg·cm²

(lb·in²)

0,3

(0.103)

Trägheitsmoment pro 1 m (39 in) Hub

kg·cm²/m

(lb·in²/in)

0,8

(0.007)

Trägheitsmoment pro 1 kg (2.2 lb) Nutzlast

kg·cm²/kg

(lb·in²/lb)

0,65

(0.1)

(1) Zur Schmierung der lineare Kugelumlaufführung erforderlich.

(2) Informationen zu größeren Hüben erhalten Sie bei Ihrem Schneider Electric-Ansprechpartner.

(3) Abhängig von Last und Hub.

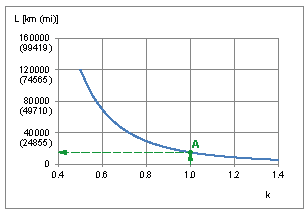

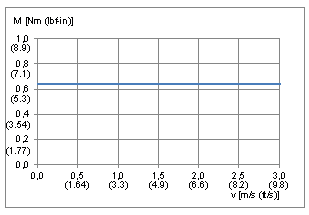

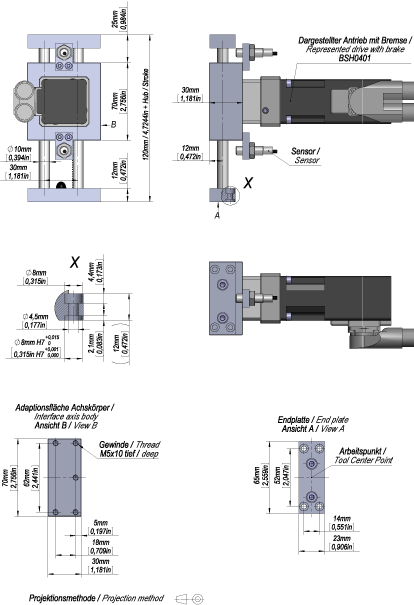

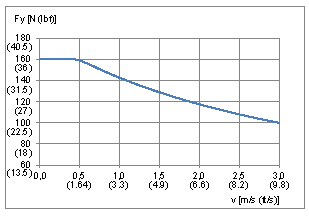

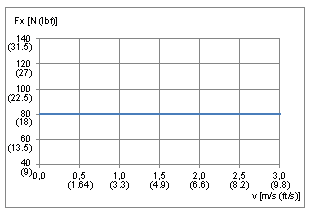

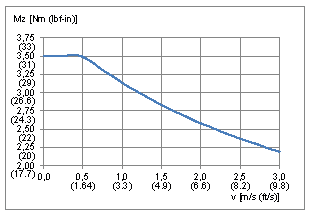

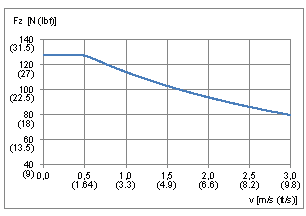

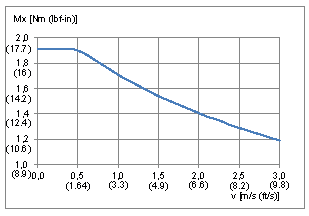

(4) Die maximal zulässigen Kräfte und Drehmomente verringern sich mit zunehmender Geschwindigkeit. Sehen Sie sich die Kennlinien an, die auf diese Tabelle folgen.
