Die Fehleranalyse ist ein zentrales Thema auf dem Gebiet der Automatisierung in Industrieumgebungen. Das Tool Diagnostics ist für diesen Zweck konzipiert und bietet umfassende Unterstützung. Mit der intuitiv aufgebauten Programmoberfläche können Sie auf alle Dienstdaten eines EcoStruxure Machine Expert-Systems zugreifen. Sie können die Datenanzeige nach Ihren Wünschen anpassen, und Sie können Daten speichern oder direkt an einen Servicestandort weiterleiten.
Diagnostics funktioniert ganz ohne installiertes EcoStruxure Machine Expert-Entwicklungssystem. Erforderlich ist nur das im Lieferumfang enthaltene Gateway zum Verbinden zu einer Steuerung. Das Diagnosetool ist mit den Steuerungen ungeachtet der jeweiligen Firmwareversion kompatibel. Im Allgemeinen erweist sich das Tool jedoch am effizientesten, wenn die neueste Version der Steuerungsfirmware installiert ist.

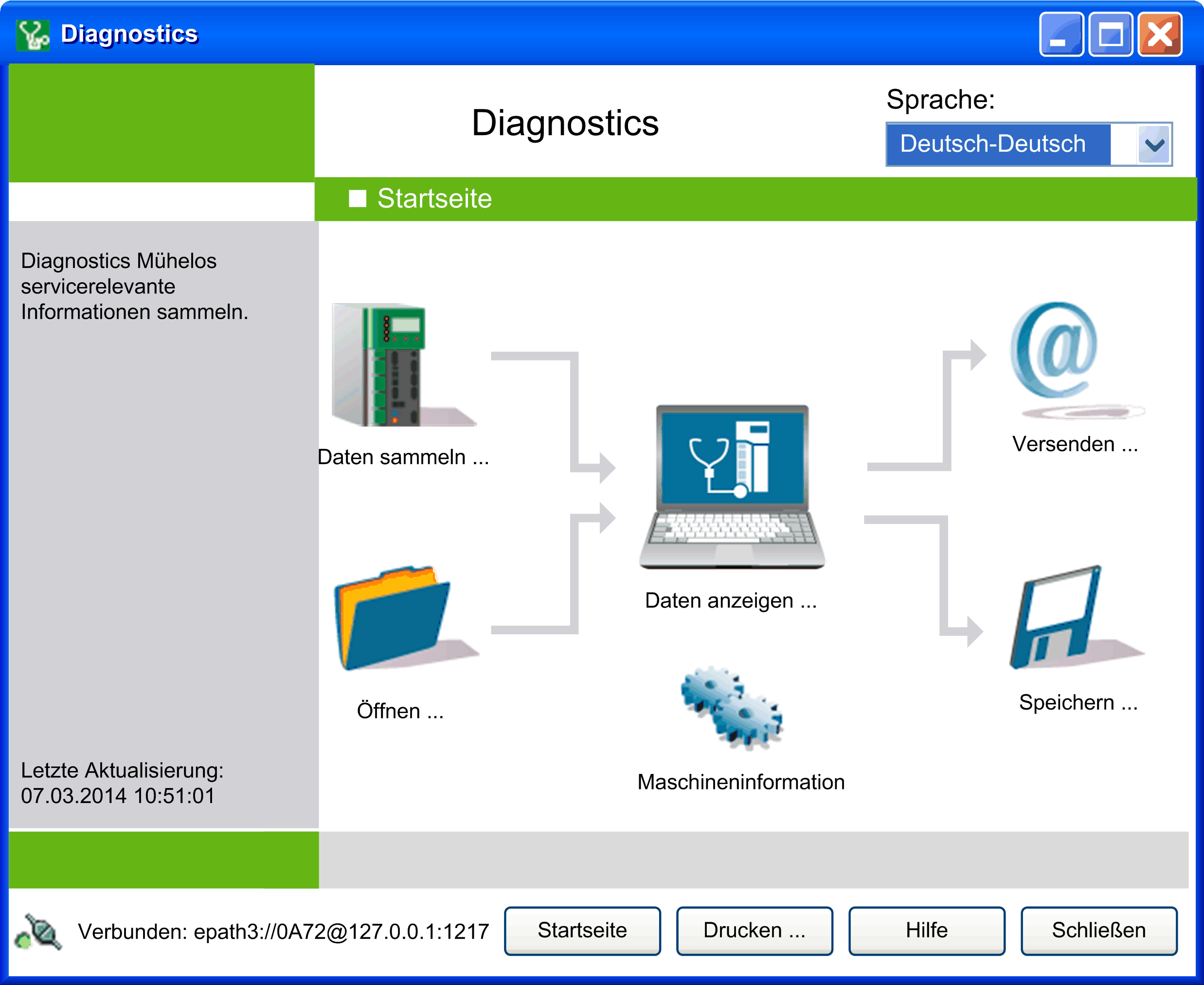

Das Dialogfenster Startseite bietet Zugriff auf die Hauptfunktionen. Klicken Sie auf die Symbole, um zum entsprechenden Untermenü zu gelangen. Klicken Sie auf das Symbol Daten sammeln ..., um eine Verbindung zu einer Steuerung herzustellen.
Nachdem Sie sich für einen Verbindungstyp entschieden und die erforderlichen Informationen eingegeben haben, kann die Datenerfassung beginnen.
Sie können die erkannten Daten anzeigen, speichern oder per E-Mail senden.
Nachdem die Daten erkannt wurden, können Sie die erfassten Objekte des Diagnostics-Systems nebst ihren Werten anzeigen, indem Sie im Dialog Startseite auf das Symbol Daten anzeigen ... klicken.
Wenn Daten für mehrere Maschinen erfasst werden, können Sie für eine eindeutige Darstellung sorgen, indem Sie auf das Symbol Maschineninformation im Dialogfenster Startseite klicken. Daraufhin öffnet sich der Dialog Maschineninformation, in dem Sie zusätzliche Anmerkungen eingeben können, z. B. Benutzer, Maschinenname oder Bemerkungen. Der Hardwarecode der Steuerung wird automatisch hinzugefügt.
