Der Webserver des Controllers verfügt über eine Registerkarte für die Diagnose.
Auf dieser Registerkarte können Sie auf die Diagnoseseiten von Industrial Ethernet zugreifen:
oEthernet-Diagnoseseite
oEtherNet/IP-Diagnoseseite

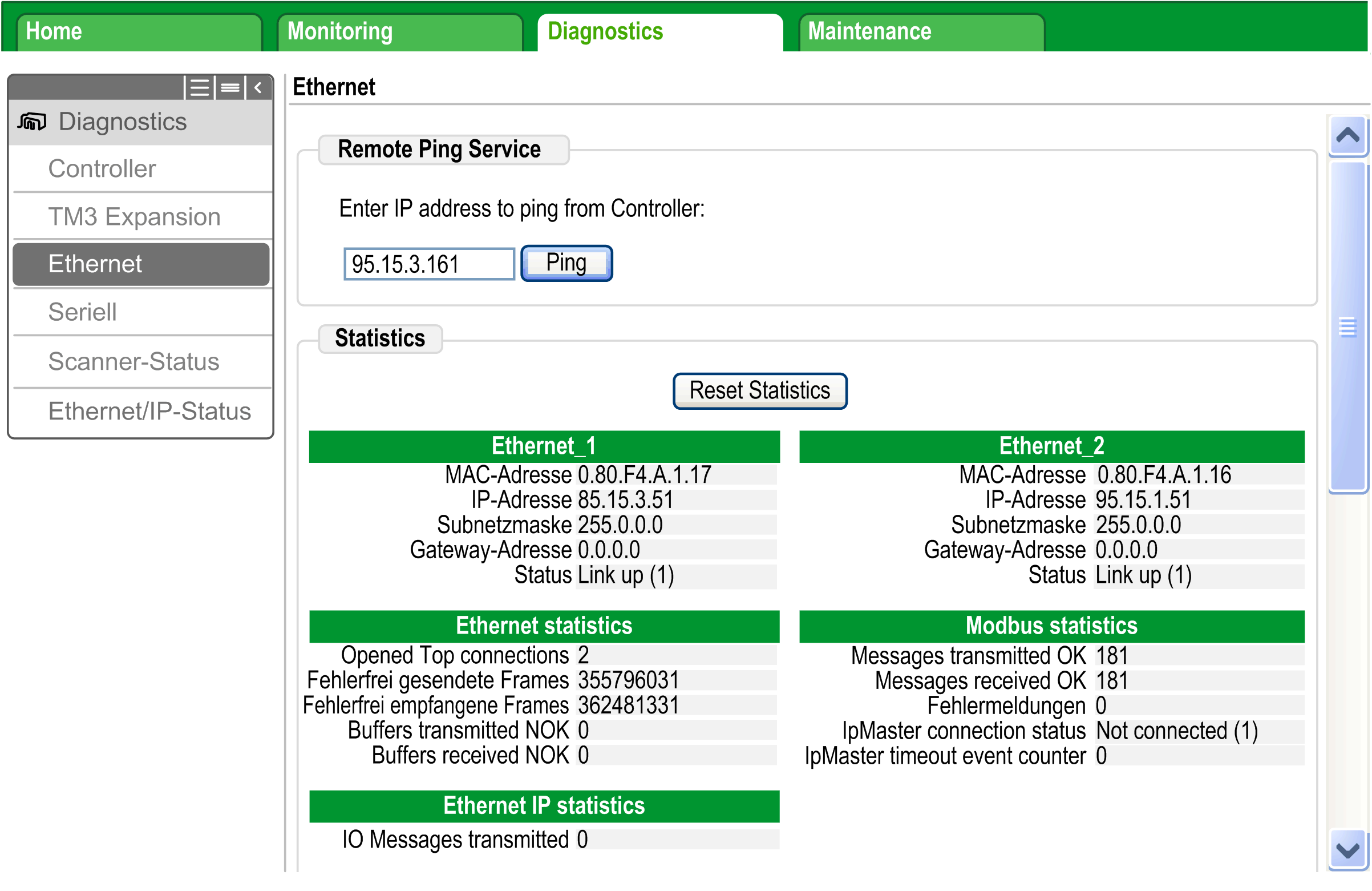

Klicken Sie auf Ethernet, um die Ethernet-Informationen des Controllers anzuzeigen und die Kommunikation mit einer bestimmten IP-Adresse zu testen:
In dieser Tabelle sind die Ping-Testergebnisse auf der Seite Ethernet aufgeführt:
|
Symbol |
Bedeutung |
|---|---|
|
Der Kommunikationstest war erfolgreich. |
|
Die Steuerung kann nicht mit der definierten IP-Adresse kommunizieren. |

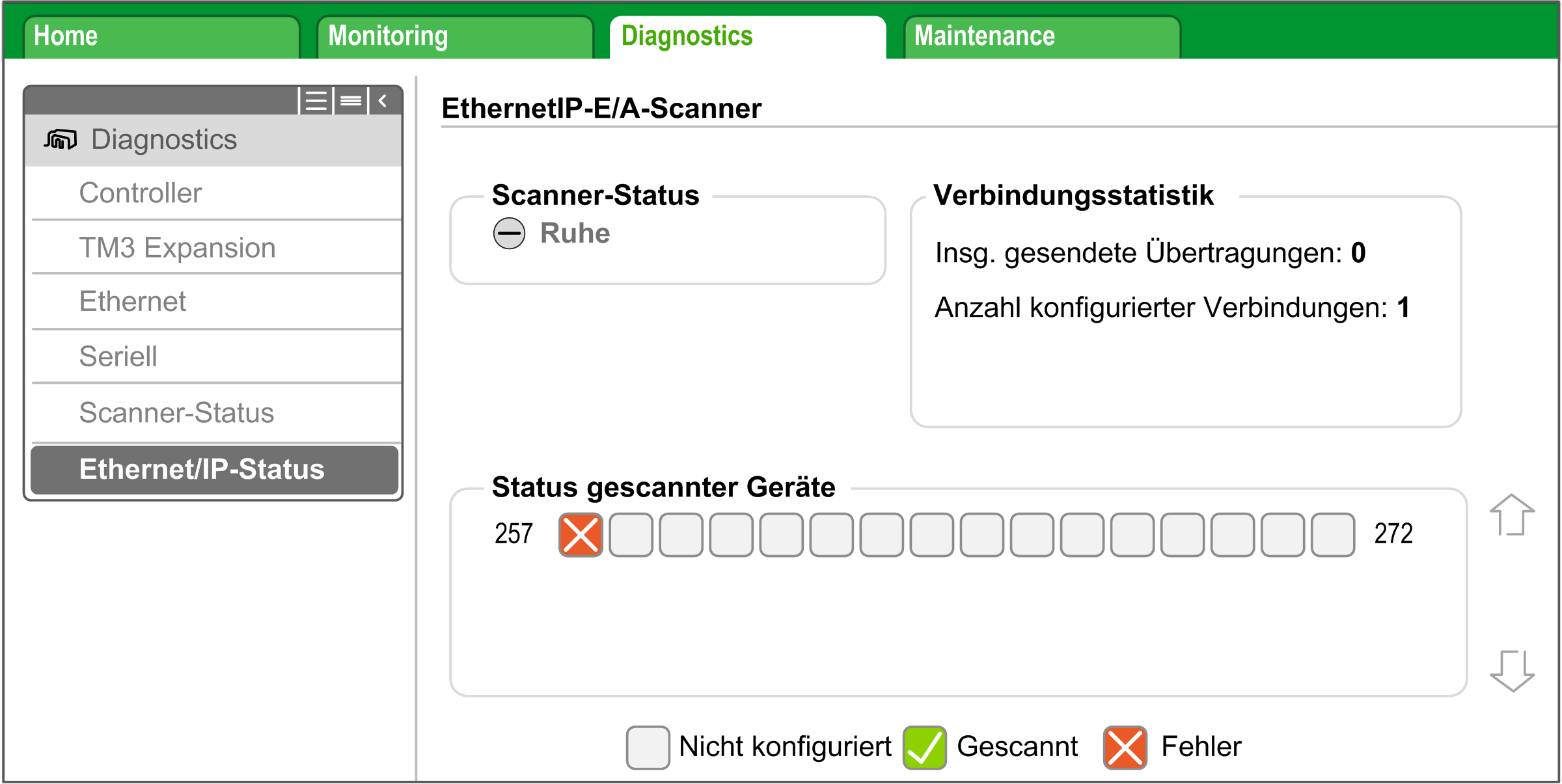

Klicken Sie auf EtherNet/IP-Status, um den EtherNet/IP Scanner-Status (IDLE, STOPPED, OPERATIONAL) und das Funktionsfähigkeitsbit von bis zu 16 EtherNet/IP-Zielgeräten anzuzeigen:
257…272 entspricht der Verbindungs-ID.
In dieser Tabelle sind die verschiedenen Status der Verbindungen aufgeführt, die auf der Seite EtherNet/IP-Status angezeigt werden:
|
Symbol |
Wert des Funktionsfähigkeitsbits |
Bedeutung |
Scannerstatus |
|---|---|---|---|
|
|
1 |
Die Kommunikation erfolgt pünktlich. |
STOPPED oder OPERATIONAL. |
|
|
0 |
Ein Fehler ist aufgetreten, die Datenübertragungen wurden geschlossen. |
STOPPED oder OPERATIONAL. |
|
|
– |
Die ID entspricht keiner konfigurierten Verbindung. |
STOPPED oder OPERATIONAL. |
HINWEIS: Klicken Sie auf ein be6liebiges Symbol, um den Webserver des Netzwerkgeräts (sofern vorhanden) zu öffnen. Um auf diesen Webserver zugreifen zu können, muss der Computer mit dem Gerät kommunizieren können. Weitere Informationen finden Sie im Abschnitt PC-Routing.
Wenn der EtherNet/IP Scanner-Status IDLE ist, wird kein Symbol angezeigt. Stattdessen wird No scanned device reported angezeigt.
