Produkt |
Beschreibung |
|---|---|
|

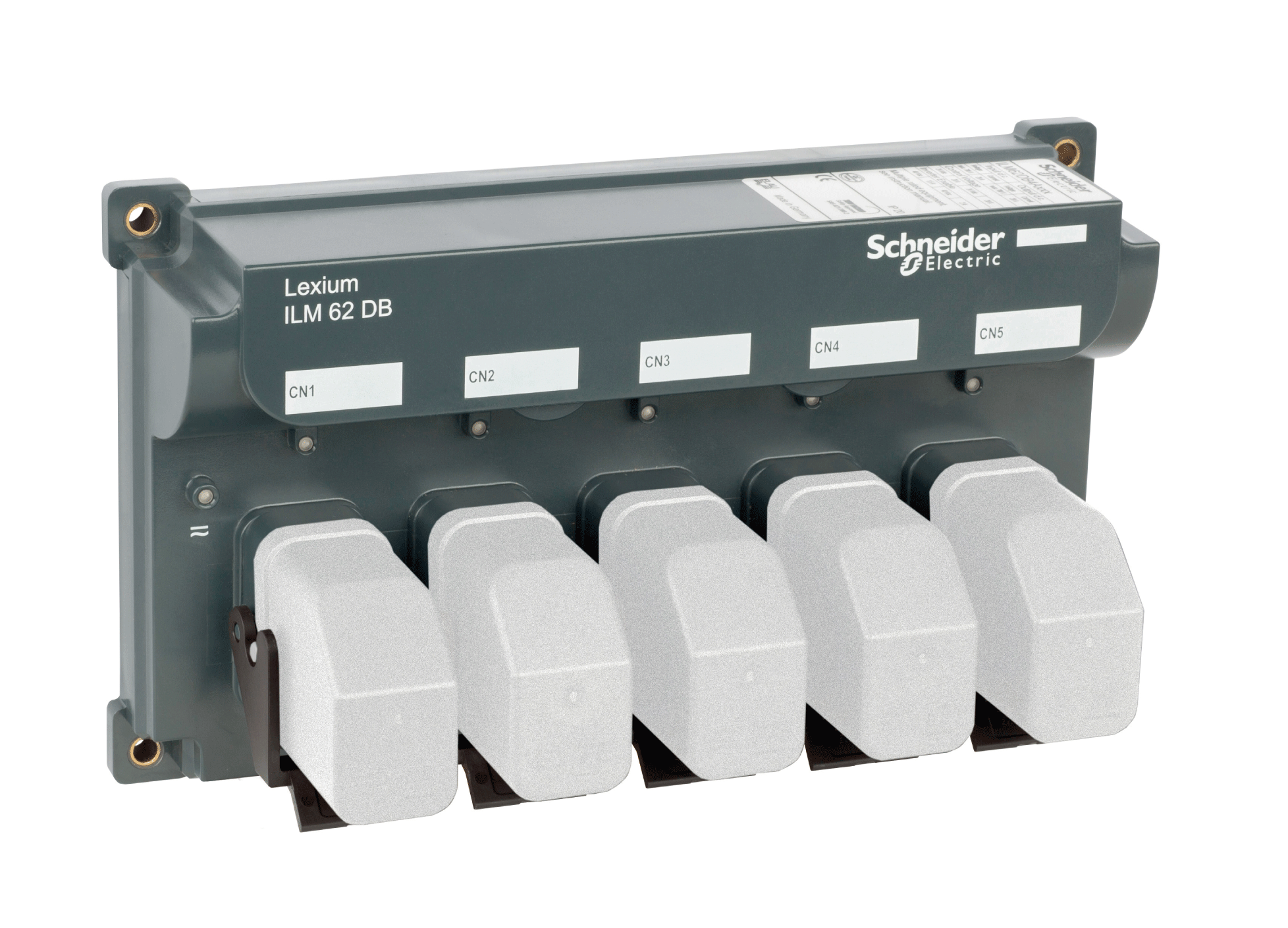

Die Lexium 62 Distribution Box ist das Bindeglied zwischen Lexium 62 Connection Module und Lexium 62 ILM. Je nach Anzahl der Antriebe können wahlweise 1 bis 4 Lexium 62 ILMs bzw. Daisy Chain-Stränge angeschlossen werden. Bei Nutzung von mehr als vier Antrieben erweitern Sie das System durch weitere Lexium 62 Distribution Boxen. Weitere Informationen finden Sie in folgenden Themen: oLED-Anzeigen der Lexium 62 Distribution Box oElektrische Anschlüsse für die Lexium 62 Distribution Box oMechanische und elektrische Daten für die Lexium 62 Distribution Box |
Die Highlights:
o1...4 Anschlüsse für Lexium 62 ILMs bzw. Daisy Chain-Stränge oder weitere Lexium 62 Distribution Boxen.
oVorkonfektionierte Hybridkabel bzw. Leistungskabel (Daisy Chain-Verdrahtung).
|
Produkt |
Referenz |
|---|---|
|
Lexium 62 Distribution Box |
ILM62DB4A000 |
|
Sercos-Brückenstecker |
VW3E6023 |
|
Nr. |
Bedeutung |
||||||
|---|---|---|---|---|---|---|---|
|
Produktfamilie |
ILM = Integriertes Lexium-Servo-Modul |
||||||
|
Größe |
|
62 = Lexium 62 |
|||||
|
Art |
|
DB = Distribution Box |
|||||
|
Hybridausgänge |
|
4 |
|||||
|
Varianten |
|
A |
|||||
|
Intern |
|
0 |
|||||
|
Kunde |
|
0 |
|||||
|
Typenschlüssel (Beispiel) |
ILM |
62 |
DB |
4 |
A |
0 |
00 |
Das technische Typenschild befindet sich seitlich am Gehäuse:
|
Bezeichnung |
Bedeutung |
|---|---|
|
ILM62DBxxxxx |
Gerätetyp und Unicode |
|
Eingang DC |
Eingangsspannung und/oder -strom (Nenn- und/oder Spitzenwert je Eingang) |
|
Ausgang AC/DC |
Ausgangsspannung und -strom (Nenn- und/oder Spitzenwert je Ausgang) |
|
IP65 |
|
|
Symbole |
In diesem Feld sind die Symbole für Erklärungen und Zertifizierungen abgebildet |
|
Bezeichnung |
Bedeutung |
|---|---|
|
ILM62DBxxxxx |
Gerätetyp und Unicode |
|
2328234578 |
Seriennummer |
|
RS:01 |
Hardware-Version |
|
Herstellungsdatum |
