Drehmoment-/Drehzahl-Kennlinien

Überblick

Die Drehmoment-Drehzahl-Kennlinie stellt folgende Merkmale dar:

oDas zulässige Dauerdrehmoment (Betriebsart S 1)

oDas Spitzenmoment bei Netzspannung = 3 x 230 VAC

oDas Spitzenmoment bei Netzspannung = 3 x 400 VAC

oDas Spitzenmoment bei Netzspannung = 3 x 480 VAC (nur ILM140••)

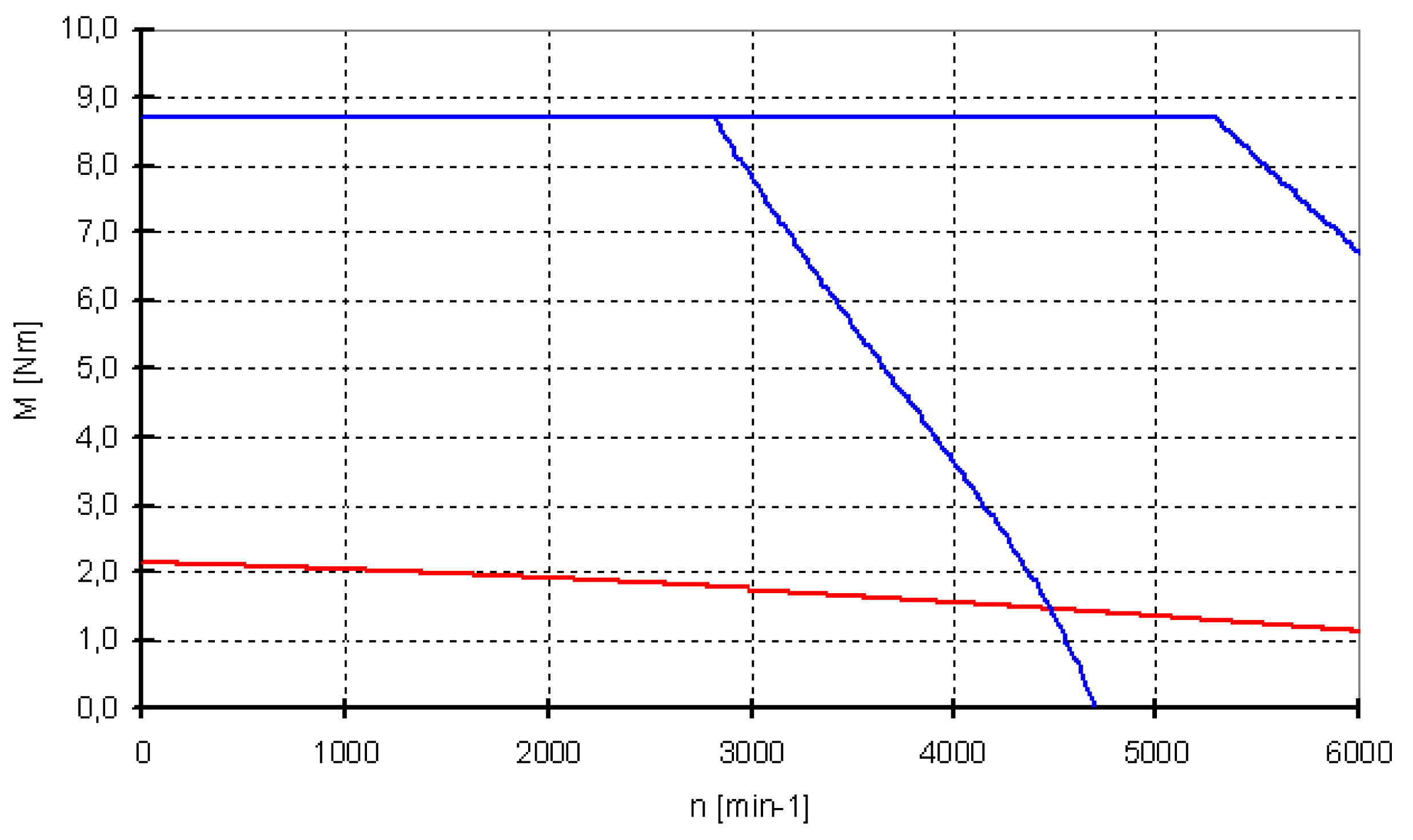

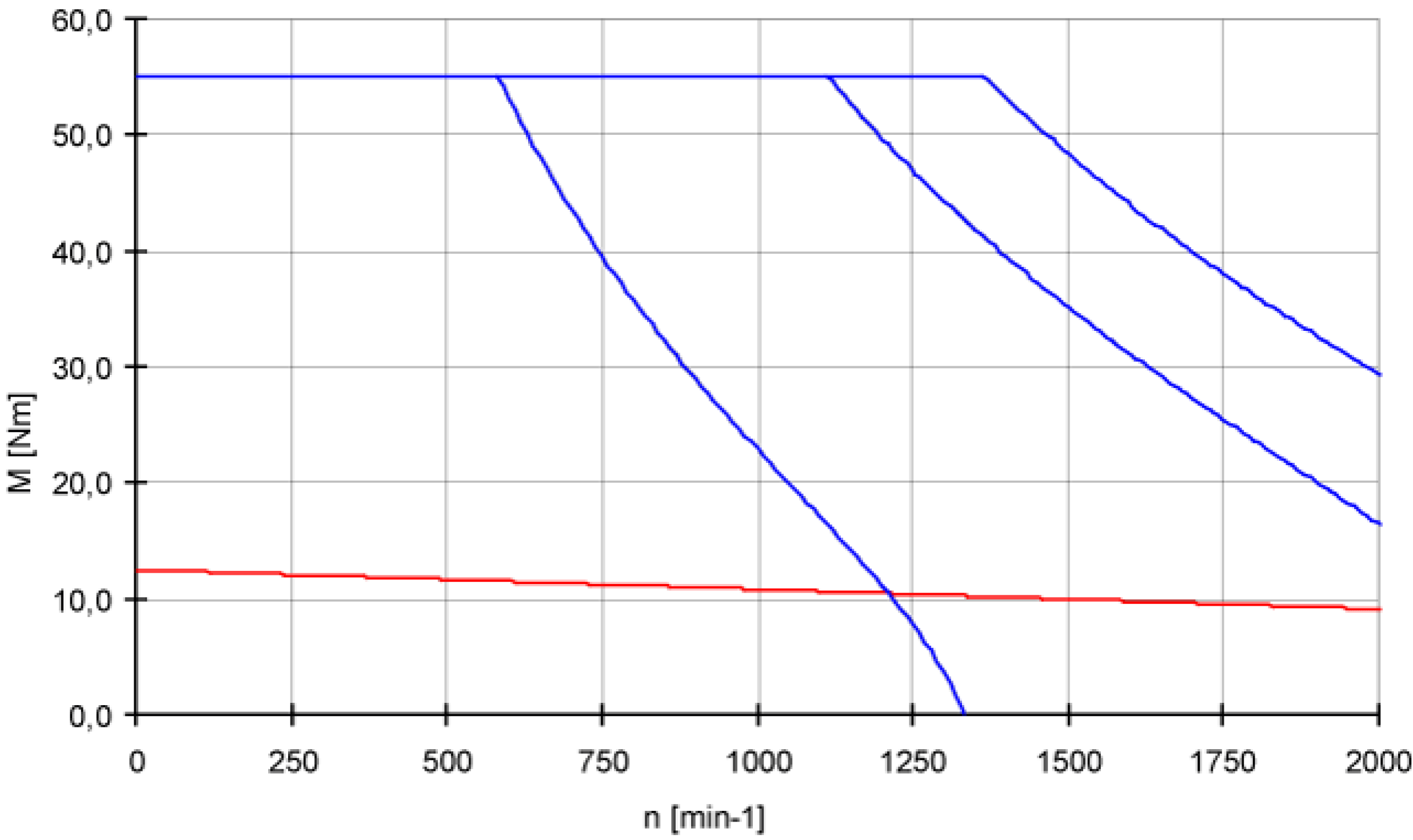

Beispiel für eine Drehmoment-Drehzahl-Kennlinie (nur ILM140••):






Die Kennlinie bezieht sich auf eine Umgebungstemperatur von 40 °C/104 °F und eine maximale Wicklungstemperatur von 120 °C/248 °F.

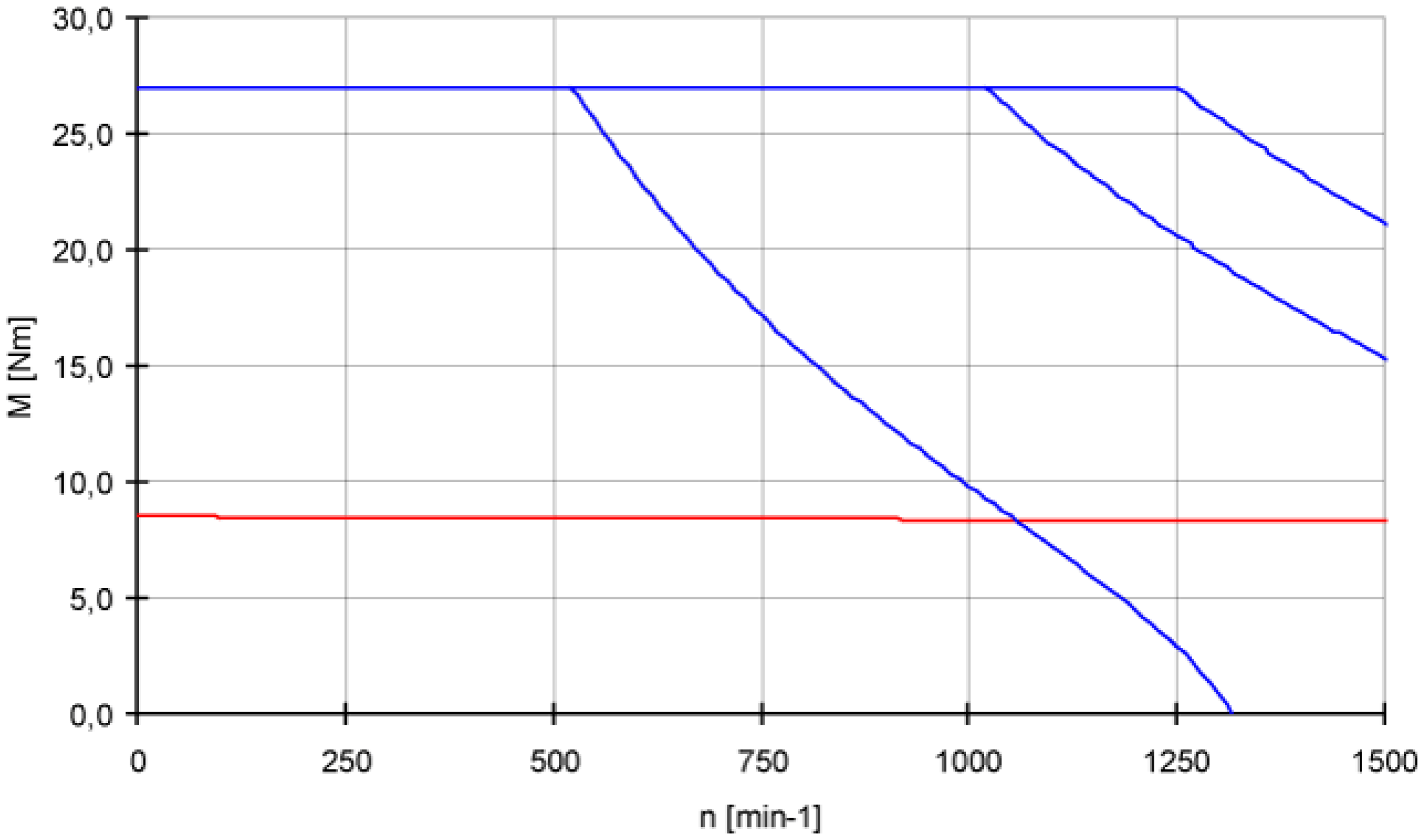

Drehmoment-Drehzahl-Kennlinie ILM0701P:

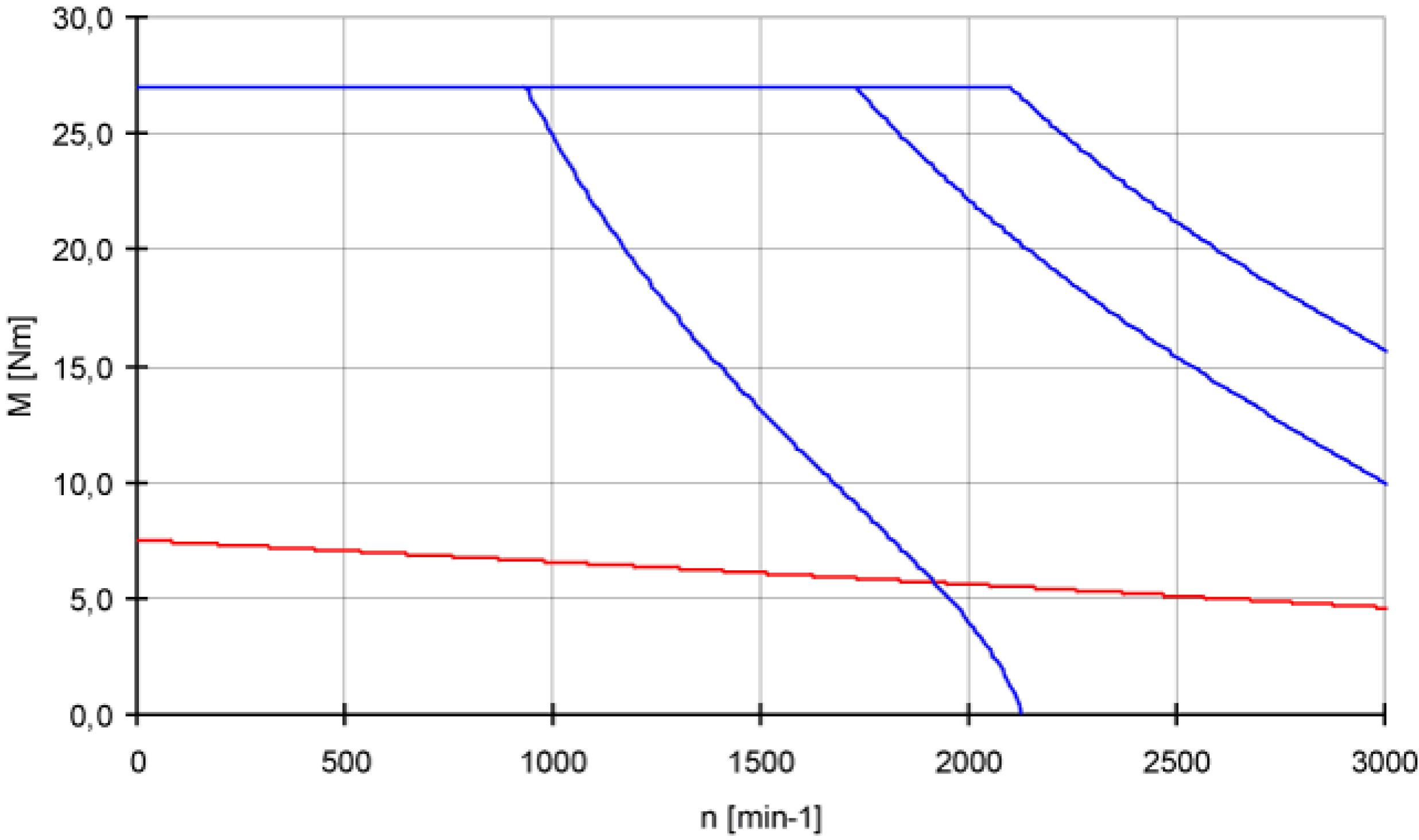

Drehmoment-Drehzahl-Kennlinie ILM0702P:

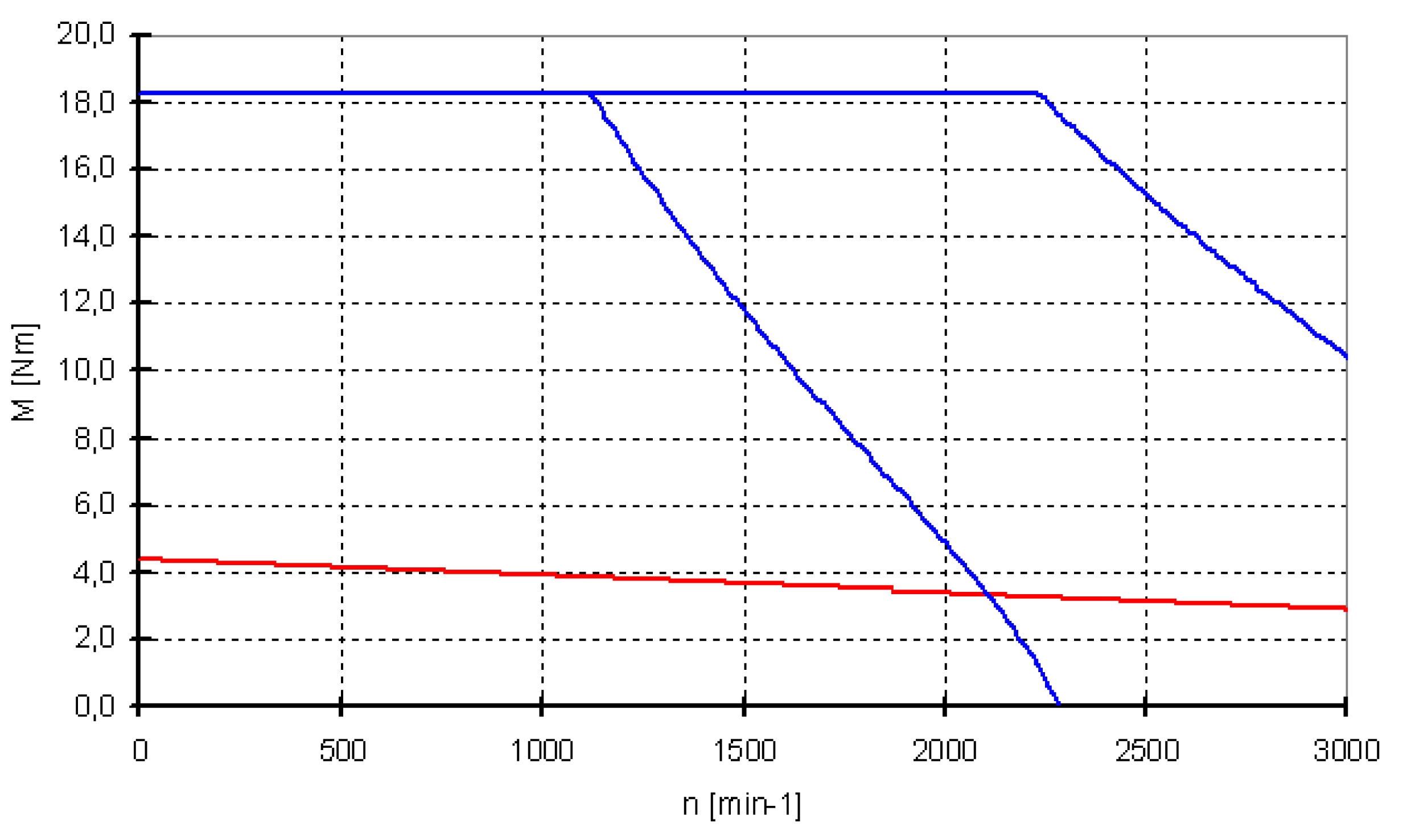

Drehmoment-Drehzahl-Kennlinie ILM0703P:

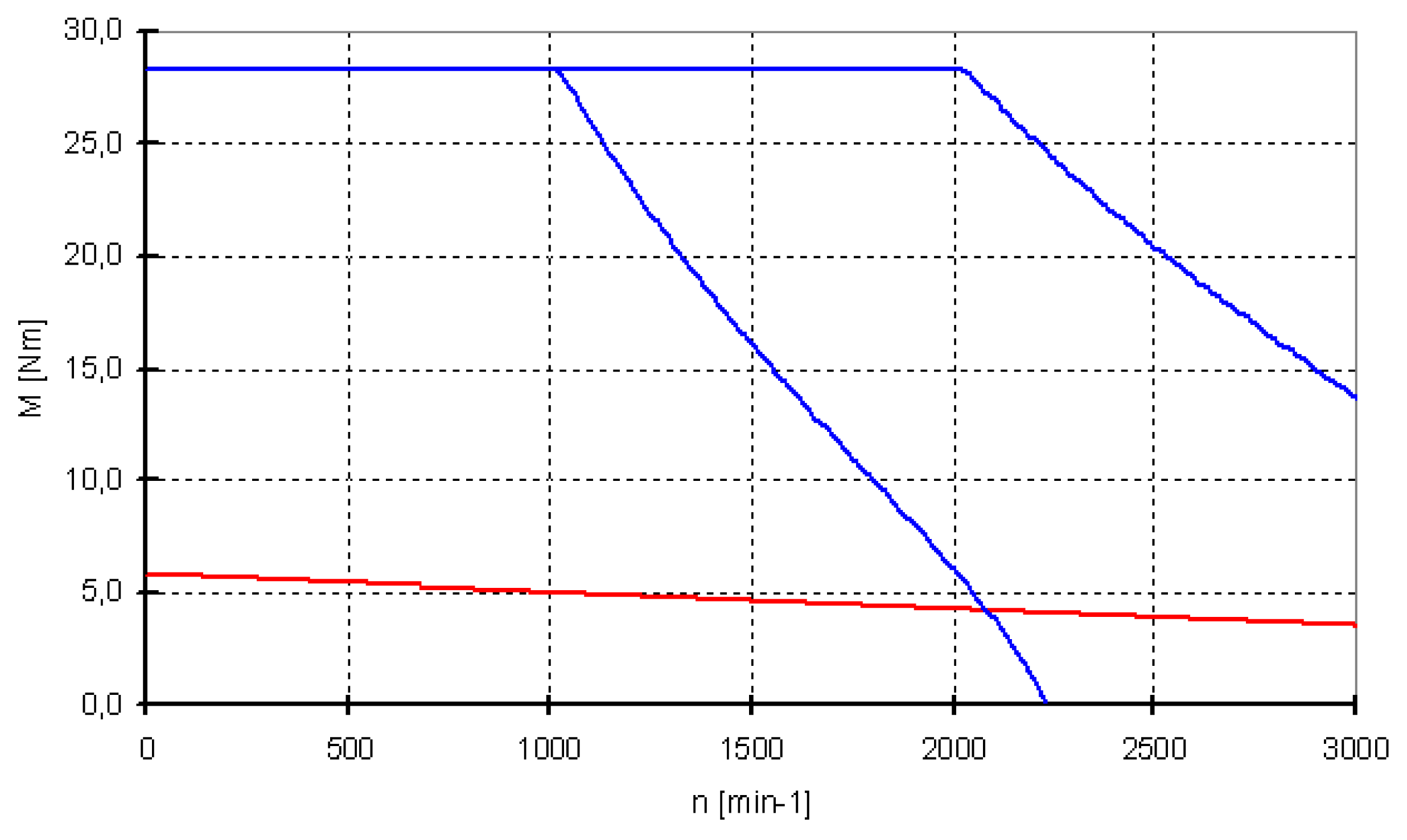

Drehmoment-Drehzahl-Kennlinie ILM1001P:

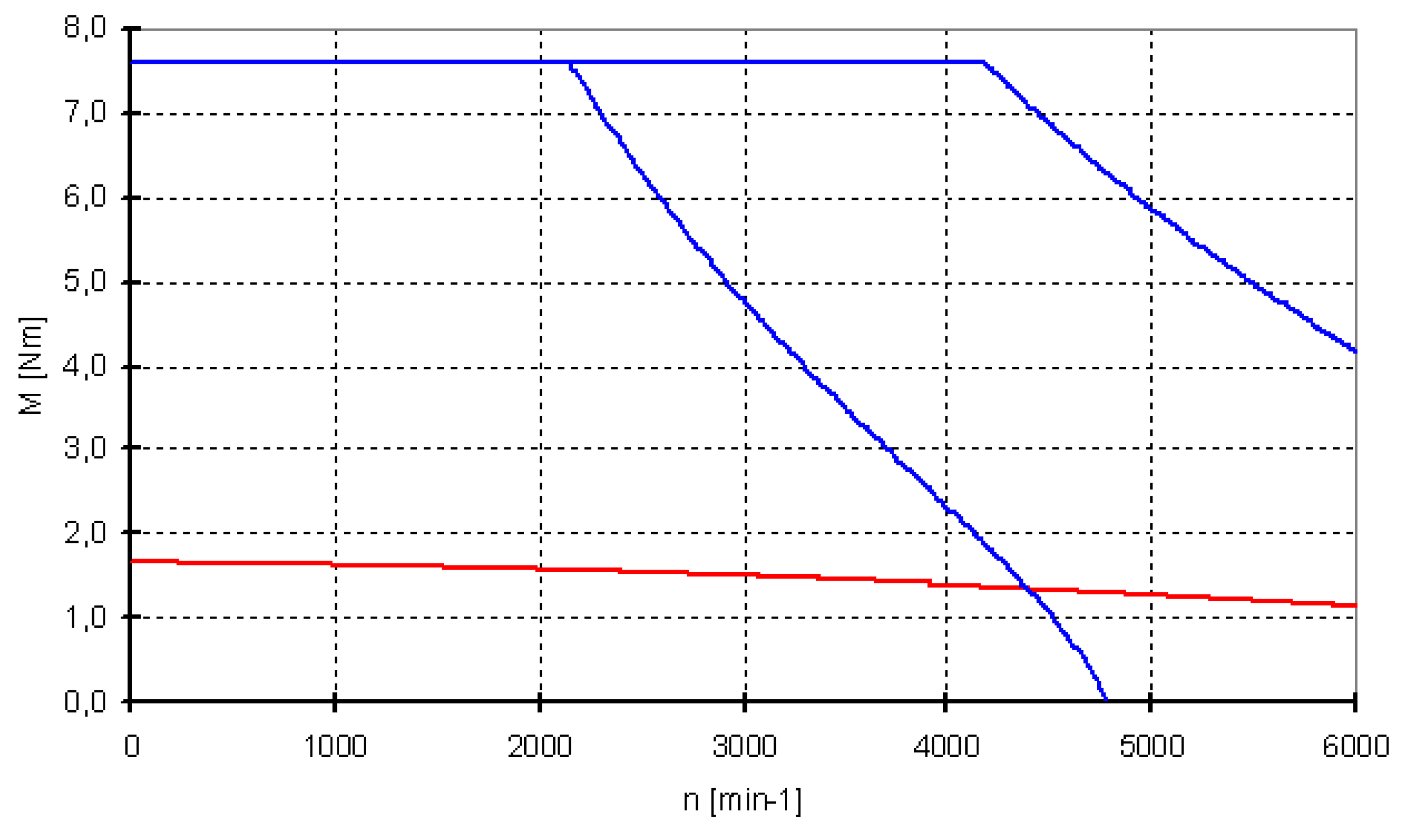

Drehmoment-Drehzahl-Kennlinie ILM1002P:

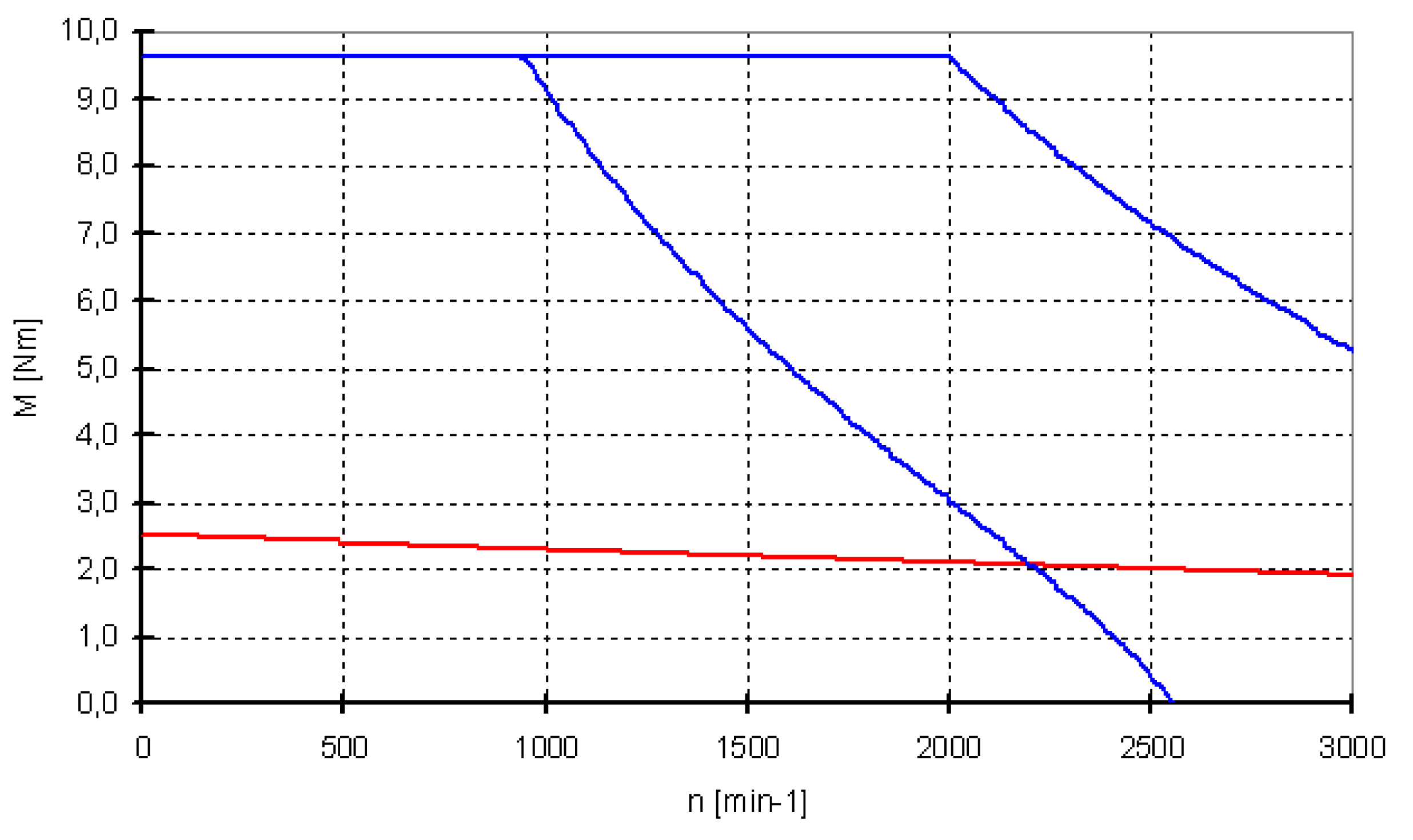

Drehmoment-Drehzahl-Kennlinie ILM1003P:

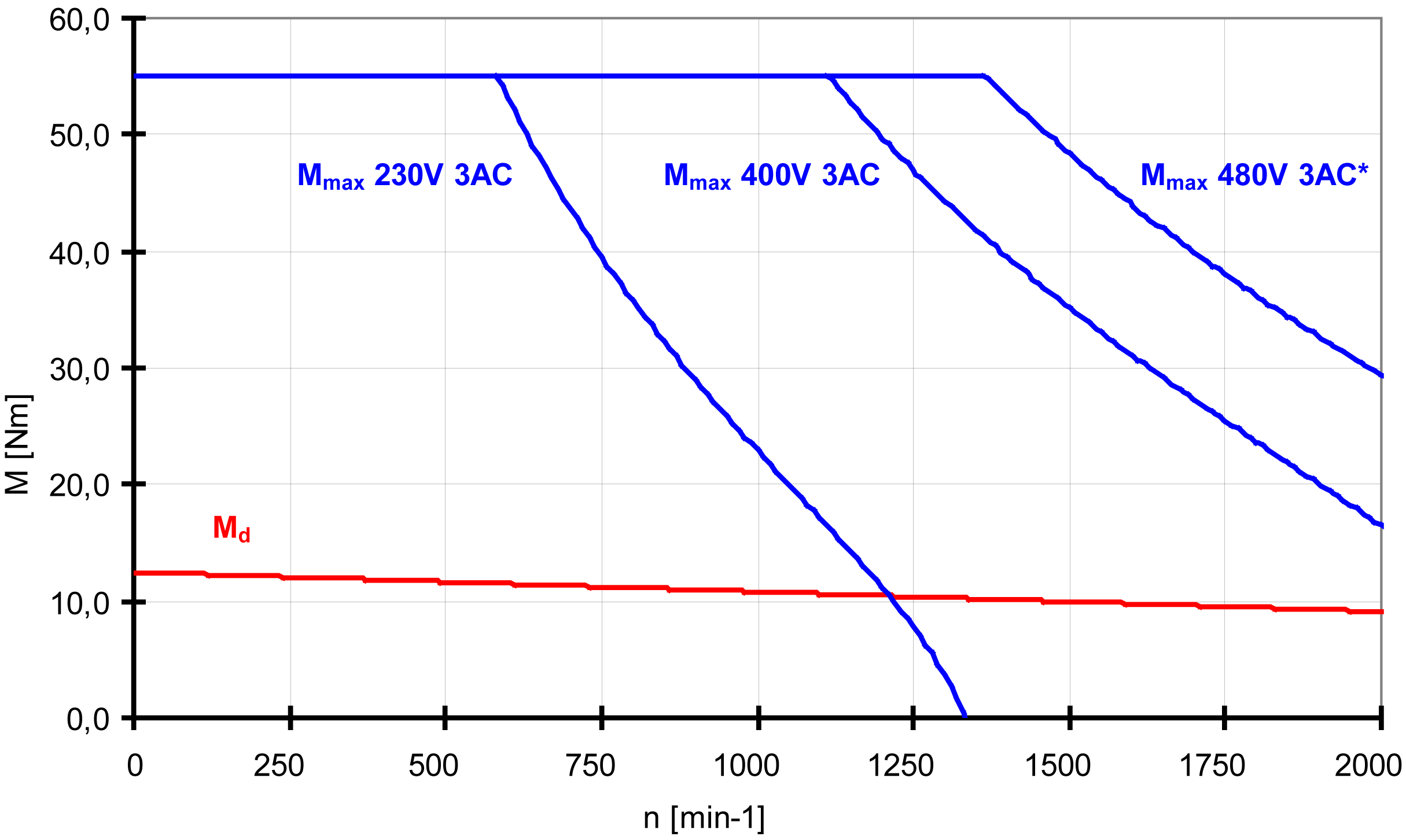

Drehmoment-Drehzahl-Kennlinie ILM1401M:






Drehmoment-Drehzahl-Kennlinie ILM1401P:






Drehmoment-Drehzahl-Kennlinie ILM1402P:
