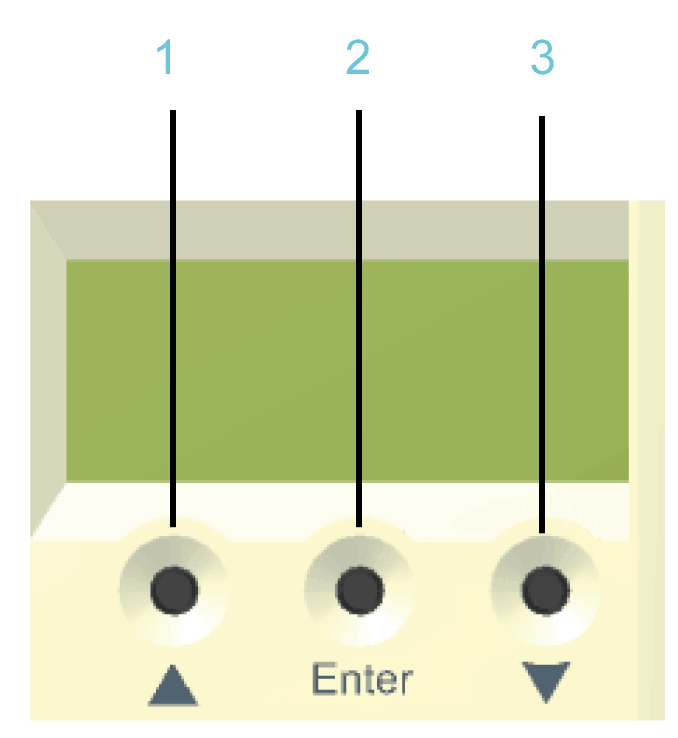

Auf der Frontseite der Steuerung befinden sich drei Menütasten. Mit diesen Menütasten kann das Menü geöffnet und im Menü navigiert werden.
1 Pfeil-nach-oben-Taste
2 Enter Schaltfläche
3 Pfeil-nach-unten-Taste
Unter dem Liquid Crystal Display (LCD) befinden sich drei Menütasten, mit denen Sie das Menü öffnen und im Menü navigieren können. Die Menütasten haben folgende Funktionen:
|
Tasten |
Funktion |
|---|---|
|
Zuerst |
Menü aufrufen |
|
|
Cursor nach oben |
|
|
NACH-UNTEN |
|
|
Menüpunkt öffnen |
|
Zuerst |
Im Menü eine Ebene nach oben gehen |
Wenn am rechten Rand des Displays ein Pfeil nach oben oder nach unten angezeigt wird, bedeutet das, dass das aktuelle Menü mehr Zeilen hat, als auf dem Display angezeigt werden können. In diesem Fall können Sie mit den Pfeiltasten
und
auf- oder abwärts blättern.

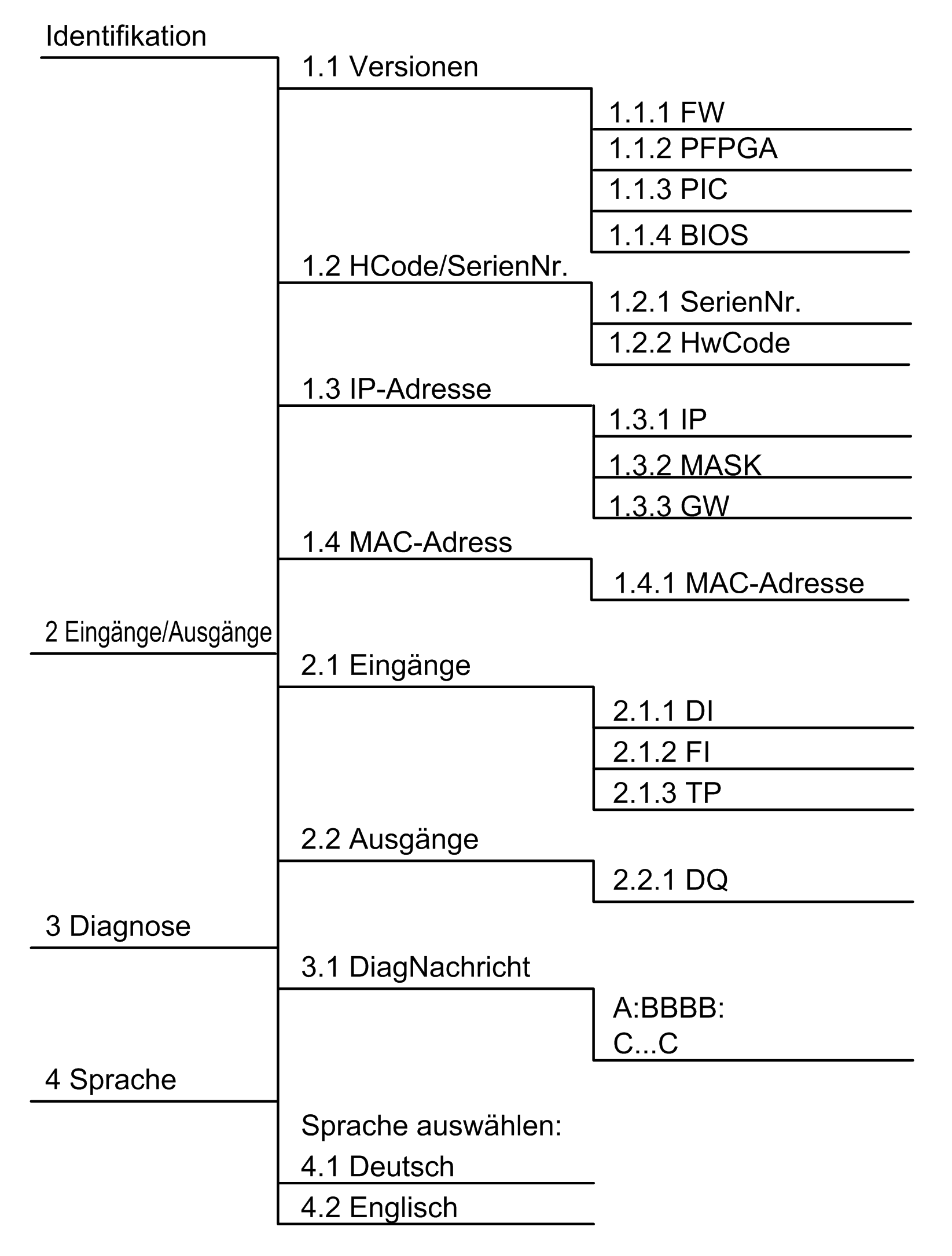

Im Untermenü Versionen erhalten Sie einen Überblick über die installierten Versionen von Software und Hardware auf der Steuerung.
|
Element |
Beschreibung |
|---|---|
|
FW |
Aktuell verwendete Firmwareversion. |
|
PFPGA |
Version der PacDrive FPGA-Software |
|
PIC |
Version der PIC-Firmware |
|
BIOS |
BIOS-Version |
Im Untermenü HCode/SerienNr. wird die Seriennummer und der Hardwarecode angezeigt. Die Seriennummer ist eine eindeutige Nummer, mit der die Steuerung identifiziert werden kann. Der Hardwarecode verweist auf den Revisionsstand der Hardware.
|
Element |
Beschreibung |
|---|---|
|
Seriennummer |
Seriennummer der Steuerung |
|
Hardwarecode |
Hardwarecode der Steuerung(1) |
|
(1) Die ersten beiden Stellen des Hardwarecodes geben den Hardware-Revisionsstand an (z. B. 02). Auf dem logistischen Typenschild (z. B. RS:02) ist der Hardware-Revisionsstand ebenfalls ausgewiesen. Um die Kompatibilität mit Ihrer Anwendung und der Maschine zu gewährleisten, müssen Sie die vorhandene Steuerung durch eine Steuerung mit identischem Hardwarecode ersetzen. |
|
Im Untermenü IP-Adresse werden die IP-Adresse, die Subnetzmaske und das Gateway angegeben.
|
Element |
Beschreibung |
|---|---|
|
IP |
IP-Adresse der Steuerung |
|
MASK |
Subnetzmaske |
|
GW |
Gateway |
Im Untermenü MAC-Adresse wird die MAC-Adresse angegeben. Die MAC-Adresse ist eine eindeutige Adresse des Geräts zur Identifizierung des Geräts im Netzwerk.
|
Element |
Beschreibung |
|---|---|
|
MAC-Adresse |
MAC-Adresse |
Im Untermenü Eingaenge kann der logische Zustand jedes Eingangs abgefragt werden. Die digitalen Eingänge entsprechen der Norm IEC61131-2 type 1. Touchprobes und schnelle Eingänge haben eine Auflösung von 10 µs. Schnelle Eingänge können genutzt werden, um einen Interrupt auszulösen.
|
Element |
Beschreibung |
|---|---|
|
DI |
Digitaleingang |
|
FI |
Schneller Eingang |
|
TP |
Touchprobe |
Im Untermenü Ausgaenge kann der logische Zustand jedes Ausgangs abgefragt werden.
|
Element |
Beschreibung |
|---|---|
|
DQ |
Ausgänge |
Im Untermenü DiagNachricht werden die Diagnoseklasse, der Diagnosecode und der Diagnosetext angegeben. Jeder Diagnosemeldung wird vom System beim Einschalten eine bestimmte Diagnoseklasse zugeordnet. Der Diagnosecode ist ein Code, der eine bestimmte Diagnose verschlüsselt. Im Diagnosetext wird eine Diagnose ausführlicher beschrieben.
|
Element |
Beschreibung |
|---|---|
|
A: |
A: Diagnoseklasse |
|
BBB: |
BBBB: Diagnosecode |
|
C...C |
C...C: Diagnosetext |
Im Untermenü Sprache auswählen können Sie die Sprache auf dem Display auswählen.
|
Element |
Beschreibung |
|---|---|
|
Sprache auswählen: |
|
|
Deutsch |
Sprache auf dem Display ist Deutsch. |
|
English |
Sprache auf dem Display ist Englisch. |
Anzeige bei Bootvorgang mit leerem Akku-Pack (USV).
Drücken Sie die rechte Taste unterhalb des Displays, um den Bootvorgang fortzusetzen und das Laden des Akku-Packs zu starten
Weitere Informationen hierzu finden Sie im Kapitel Geräteaustausch.
