Elektrische Anschlüsse und Abmessungen

RJ45-Steckverbinder - 5-V-Geberadapter-Eingang

Der RJ45-Steckverbinder wird an den Anschluss CN3 des Antriebs angeschlossen. Die Pinbelegung des RJ45-Steckverbinders entspricht derjenigen des CN3-Anschlusses am Antrieb.

9-polige D-Sub-Steckbuchse - 5-V-Geberadapter-Ausgang

Die 9-polige D-Sub-Steckbuchse wird an den 9-poligen D-Sub-Steckverbinder des Geberkabels (vom Benutzer bereitzustellen) angeschlossen.

Elektrischer Anschluss - 9-polige D-Sub-Steckbuchse

Pin	Bezeichnung	Beschreibung	Bereich
1	SIN	Positives Sinussignal	1 V_pp ±0,1 V
2	Ref_Sin	Negatives Sinussignal	Offset 2,5 ±0,3 V
3	COS	Positives Cosinussignal	1 V_pp ±0,1 V
4	Ref_Cos	Negatives Cosinussignal	Offset 2,5 ±0,3 V
5	RS485+	Positives RS-485-Signal	–
6	P5V	5-V-Versorgungsspannung für Geber	5 V ±1 % / I_{out_max} = 250 mA
7	P10V	10-V-Versorgungsspannung für Geber	10 V ±5 % / I_{out_max} = 125 mA
8	RS485-	Negatives RS-485-Signal	–
9	GND	Geberrückführung	0 V

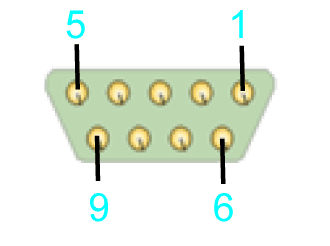

9-poliger D-Sub-Steckverbinder - Vom Kunden vormontiertes Geberkabel

Ansicht der Anschlussseite

Ansicht der verlöteten Seite

Elektrischer Anschluss - 9-poliger D-Sub-Steckverbinder

Pin	Bezeichnung	Beschreibung	Bereich
1	SIN	Positives Sinussignal	1 V_pp ±0,1 V
2	Ref_Sin	Negatives Sinussignal	Offset 2,5 ±0,3 V
3	COS	Positives Cosinussignal	1 V_pp ±0,1 V
4	Ref_Cos	Negatives Cosinussignal	Offset 2,5 ±0,3 V
5	N.C.	Reserviert	–
6	P5V	5-V-Versorgungsspannung für Geber	5 V ±1 % / I_{out_max} = 250 mA
7	P10V	10-V-Versorgungsspannung für Geber	10 V ±5 % / I_{out_max} = 125 mA
8	N.C.	Reserviert	–
9	GND	Geberrückführung	0 V

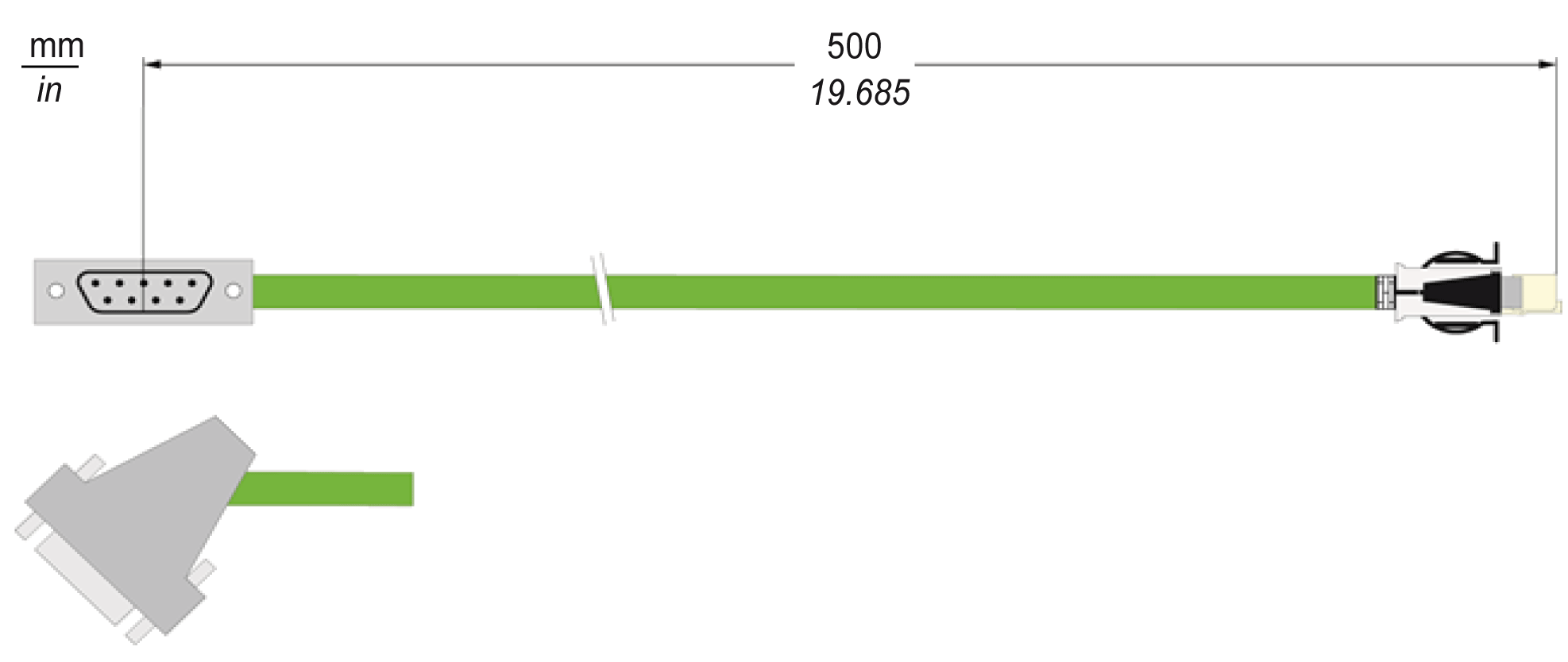

Abmessungen

Abmessungen des 5-V-Geberadapters:
