Lexium 62 DC Verbindungsklemme

Überblick

Eine Verdrahtung mit dem Lexium 62 DC Link Terminal ermöglicht die Verbindung von zwei oder mehr Reihen mit Lexium 62 Antrieben.

Die Gerätereihen können an unterschiedlichen Orten untergebracht werden:

oIm selben Schaltschrank, beispielweise eine Reihe über der anderen, oder

oIn separaten Schaltschränken

Für eine Verdrahtung mit dem Lexium 62 DC Link Terminal sind folgende Komponenten erforderlich:

Produkt	Beschreibung

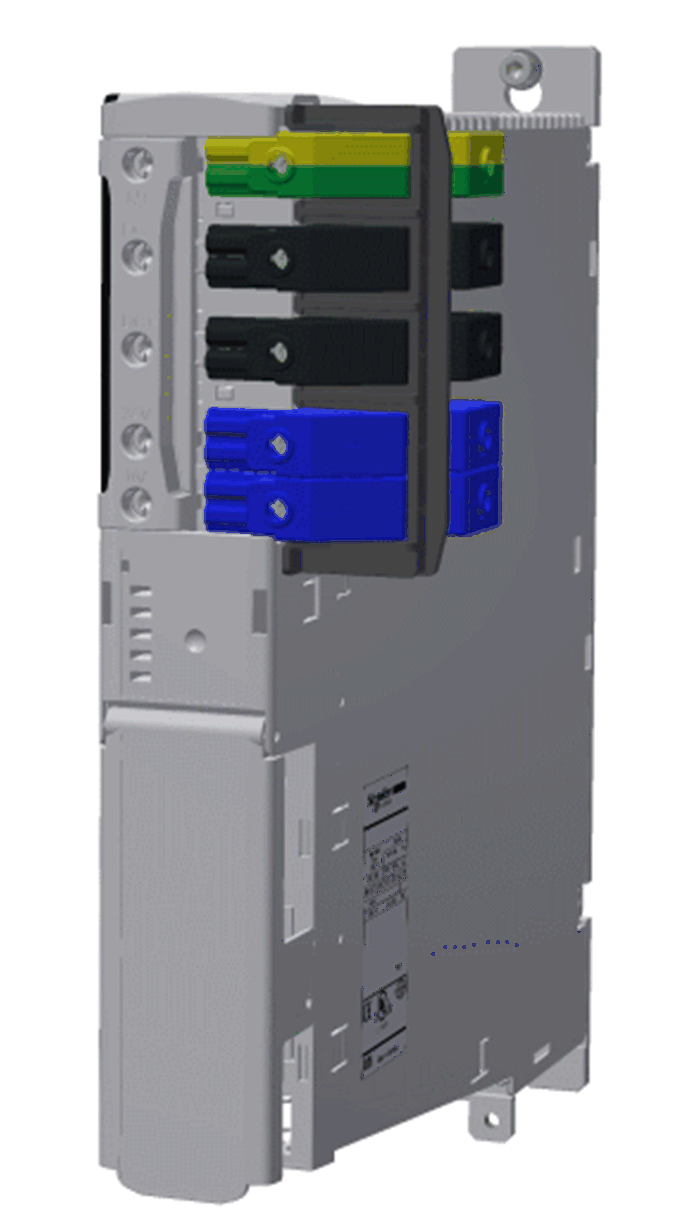

	Das Lexium 62 DC Link Terminal LXM62LT00A01000 ermöglicht den Anschluss eines Kabels zum Bus Bar Module mit den Lexium 62-Geräten. Die Lexium 62 DC Link Terminal kann ebenfalls rechts oder links vom Sammelschienenmodul mit den Lexium 62-Geräten montiert werden. Die Steckverbinder werden bei der Herstellung der Maschine, im Rahmen der Installation in der Betriebsanlage oder bei der Wartung an den Lexium 62-Geräten angebracht. Im Normalfall werden die Lexium 62-Geräte direkt, ohne Unterbrechung verkabelt. Wenn die Verwendung von Zwischenanschlüssen zwischen Schaltschränken geplant ist, müssen diese so ausgelegt sein, dass sie während des Betriebs nicht getrennt werden können. Im Lieferumfang des Lexium 62 DC Link Terminal ist eine Vorrichtung zur Zugentlastung der Kabel enthalten.

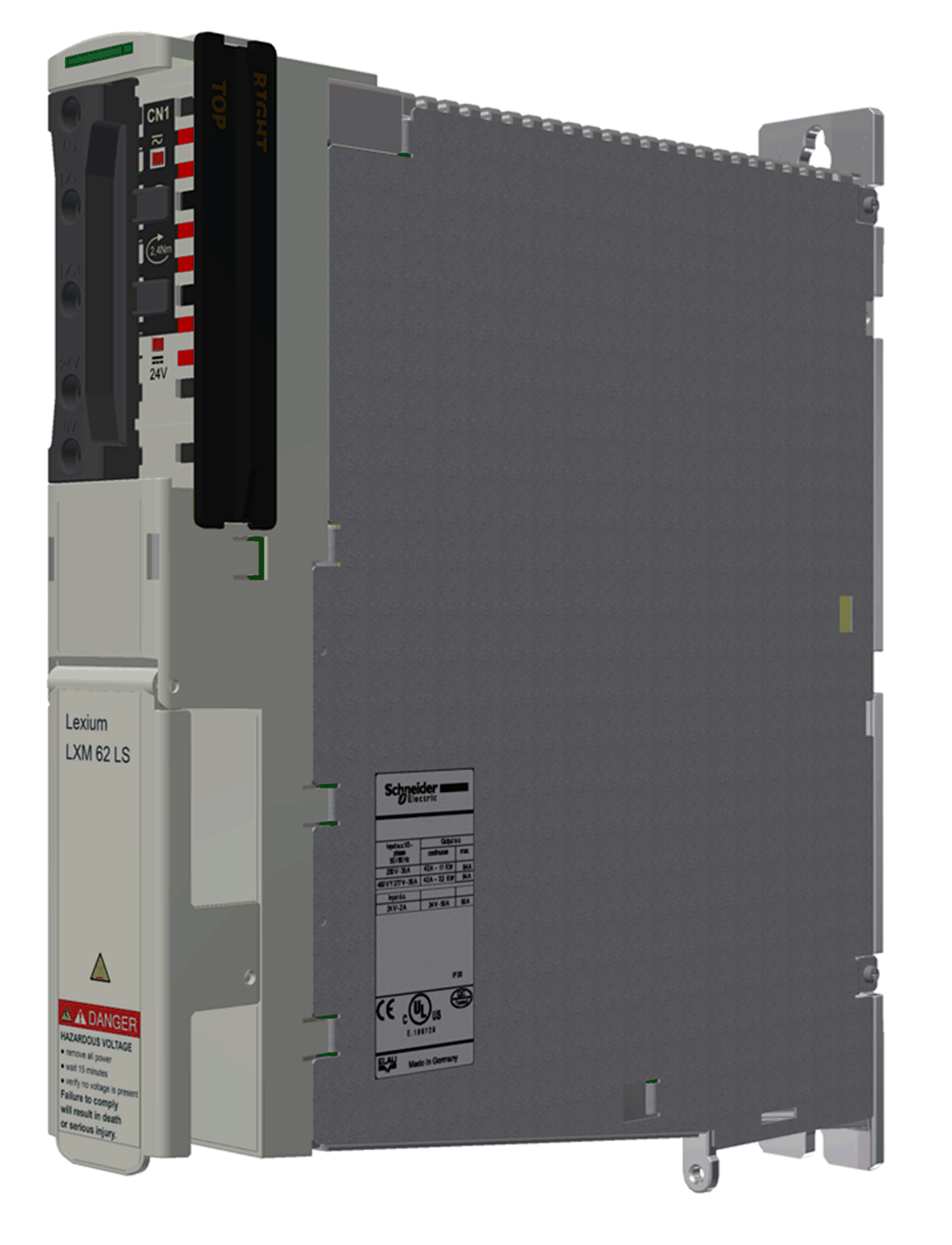

	Das Lexium 62 DC Link Support Module LXM62LS18A01000 kann in das Lexium 62 Drive System integriert werden. Das Lexium 62 DC Link Support Module ist ein Passivmodul mit Kondensatoren.

Produkt

Beschreibung

Das Lexium 62 DC Link Terminal LXM62LT00A01000 ermöglicht den Anschluss eines Kabels zum Bus Bar Module mit den Lexium 62-Geräten.

Die Lexium 62 DC Link Terminal kann ebenfalls rechts oder links vom Sammelschienenmodul mit den Lexium 62-Geräten montiert werden.

Die Steckverbinder werden bei der Herstellung der Maschine, im Rahmen der Installation in der Betriebsanlage oder bei der Wartung an den Lexium 62-Geräten angebracht. Im Normalfall werden die Lexium 62-Geräte direkt, ohne Unterbrechung verkabelt. Wenn die Verwendung von Zwischenanschlüssen zwischen Schaltschränken geplant ist, müssen diese so ausgelegt sein, dass sie während des Betriebs nicht getrennt werden können.

Im Lieferumfang des Lexium 62 DC Link Terminal ist eine Vorrichtung zur Zugentlastung der Kabel enthalten.

Das Lexium 62 DC Link Support Module LXM62LS18A01000 kann in das Lexium 62 Drive System integriert werden.

Das Lexium 62 DC Link Support Module ist ein Passivmodul mit Kondensatoren.

Weitere Informationen finden Sie unter LXM62LT00A01000 Lexium 62 DC Verbindungsklemme – Anweisungsblatt.
