Elektrische Anschlüsse – Lexium 62 Variante G

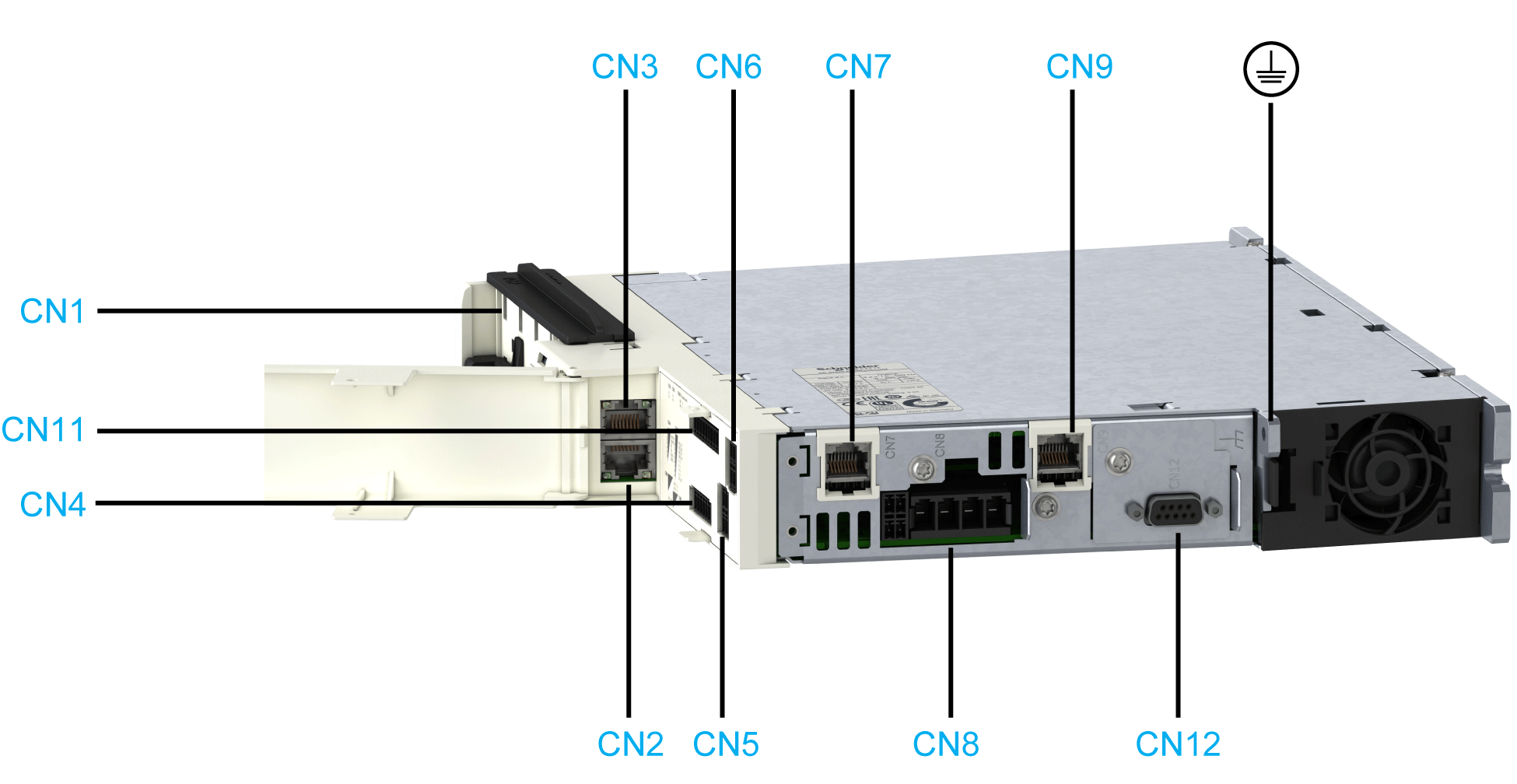

Überblick

Steckverbinder	Beschreibung	Anschlussquerschnitt [mm2]/ [AWG]	Anzugsmoment [Nm] / [lbf in]
CN1	Bus Bar Module	–	2,5 / 22,13
CN2/CN3	Sercos	–	–
CN4	Digitale Ein-/Ausgänge	0,25...1,5 / 24...16	–
CN5	24-V-Versorgung für digitale Ein-/Ausgänge	0,25...1.5 / 24...16	–
CN6	Inverter Enable	0,2...1.5 / 24...16	–
CN7/CN9	CN7 – Geber-Steckverbinder CN9 – Maschinengebereingang	–	–
CN8	Motorphase – Achse A	0,2...6 / 24...10	–
CN11	Inverter Enable 2-kanalig	0,2 - 1,5 / 24 - 16	–
CN12	Maschinengebereingang	0,2...6 / 24...10	–
	Schutzerde (Masse)	Montagepunkt für Schirmung(1)	3,5 / 30,98
(1)   Siehe Externe Schirmanbindung am Antriebsmodul (LMX62DU... und LMX62DD...))

Verdrahtung abnehmbarer Federspannklemmenleisten

Die Detailangaben in der nachstehenden Tabelle gelten für die Verdrahtung an den abnehmbaren Federspannklemmenleisten der Anschlüsse CN4, CN5, CN6, CN8 (Haltebremse, Temperatur) und CN11.

Überblick über die Anschlussquerschnitte für die abnehmbaren Federspannklemmenleisten der Anschlüsse CN4, CN5, CN6, CN8 (Haltebremse, Temperatur) und CN11:

	Starre Ader	Flexible Ader	Flexible Ader mit Aderendhülse ohne Kunststoffhülse	Flexible Ader mit Aderendhülse und Kunststoffhülse
mm2	0,2...1,5	0,2...1,5	0,25...1,5	0,25...0,75
AWG	24...16	24...16	23...16	23...19

Die Detailangaben in der folgenden Tabelle gelten für die Verdrahtung an den abnehmbaren Federspannklemmenleisten der Anschlüsse CN8 (PE, U, V, W).

Überblick über die Anschlussquerschnitte für die abnehmbaren Federspannklemmenleisten der Motorphasenanschlüsse CN8 (PE, U, V, W).

	Starre Ader	Flexible Ader	Flexible Ader mit Aderendhülse ohne Kunststoffhülse	Flexible Ader mit Aderendhülse und Kunststoffhülse
mm2	0,2...10	0,2...6 0,2...10(1)	0,25...6	0,25...4
AWG	24...8	24...10 24...8(1)	23...10	23...12
(1)   Flexible Leiter mit Außendurchmesser ≤ 4 mm
